变压器铁芯出现故障怎么办？--【九游老哥J9俱乐部】
颁布功夫：2024-03-11 16:19:16人气：

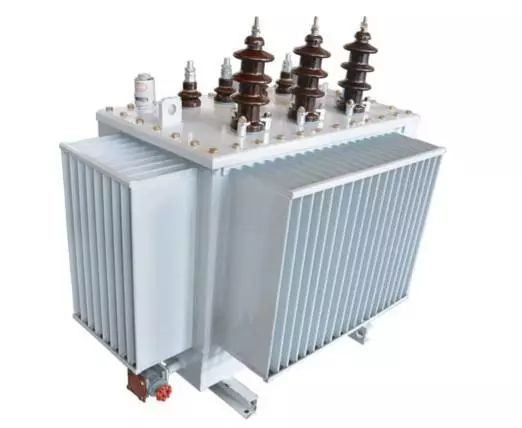

变压器的绕组和铁芯是传递、变换电磁能量的重要部件，保障它们的可运行是人们所关注的问题 。统计资料批注因铁芯问题造成故障，占变压器总变乱中的第三位 。造作部门对变压器铁芯缺点已引起器沉，并在铁芯的金属软管不锈钢软管接地监督，以及保障一点接处所面都进行了技术改进 。
运行部门也把检测和发现铁芯故障提到相当高度 。然而，变压器铁芯故障仍屡有产生，其原因重要是由于铁芯多点接地和铁芯接地不良造成 。现对两种故障情况的判断及处置步骤作一介绍 。
一、铁芯正常时必要一点接地的原因
变压器正常运行时，带电的绕组与油箱之间存在电场，而铁芯和其他金属构件处于该电场中 。由于电容散布不均，场强各别，若是铁芯的金属软管不锈钢软管不成接地，则将产生充放电景象，粉碎固体绝缘和油的绝缘强度，所以铁芯必须有一点可接地 。

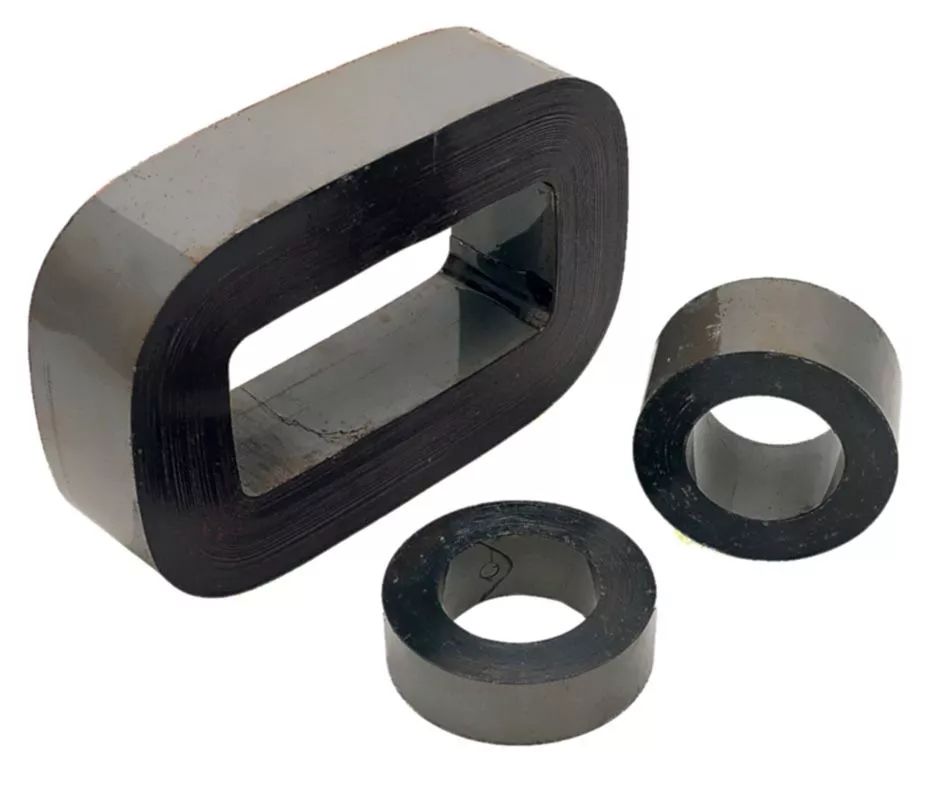

铁芯由硅冈飕，金属软管不锈钢软管组成，为减幼涡流，片间有肯定的绝缘电阻(通常仅几欧姆至几十欧姆)，由于片间电容极大，在交变电场中可视为通路，因而铁芯中只需一点接地即可将整叠的铁芯叠片电位箝造在地电位 。
当铁芯或其金属构件如有两点或两点以上(多点)接地时，则接地址间就会造成关合回路，它键链部门磁通,感生电动势，并形成环路,产生部门过热,甚至销毁铁芯 。
变压器铁芯只有一点接地,才是正常接地.即铁芯的金属软管不锈钢软管必须接地,且必须是一点接地 。
铁芯故障重要由两个方面原因引起,一是施工工艺不良造成短路,二是由于金属软管不锈钢软管附件和表界成分引起多点接地 。
二、铁芯多点接地类型
(1)装置变压器竣工后,未将油箱顶盖上运输的定位销翻转过来或去除掉,组成金属软管不锈钢软管多点接地 。
(2)由于铁芯夹件肢板距芯柱太近、铁芯叠片因某种原因翘起后,触及到夹件肢板,形成金属软管不锈钢软管多点接地 。
(3)铁轭螺杆的衬套过长,与铁轭叠片相碰,组成了新的接地址 。
(4)铁芯下夹件垫脚与铁轭间的绝缘纸板脱落或破损,使垫脚铁轭处叠片相碰造成接地 。
(5)拥有潜油泵装置的大中型变压器,由于潜油泵轴承磨损,金属粉末进入油箱中,淤积油箱底部,在电磁力作用下形成桥路,将下铁轭与垫脚或箱底接通,形成金属软管不锈钢软管多点接地 。
(6)油浸变压器油箱盖上的温度计座套过长,与上夹件或铁轭、旁柱边缘相碰,组成新的接地址 。
(7)油浸变压器油箱中落入了金属异物,这类金属异物使铁芯叠片和箱体构通,形成接地 。
(8)下夹件与铁轭阶梯间的木垫块受潮或表表不清洁,附有较多的油泥,使其绝缘电阻值降为零时,组成了多点接地 。
三、多点接地时出现的异常景象
(1)在铁芯中产生涡流,铁损增长,铁芯的金属软管不锈钢软管部门过热 。
(2)多点接地严沉时,又较长功夫未处置,变压器陆续运行将导致油及绕组也过热,使油纸绝缘逐步老化.会引起铁芯叠片两片绝缘层老化而脱落,将引起更大的铁芯过热,铁芯将销毁 。
(3)较长功夫多点接地,使油浸变压器油劣化而产生可燃性气体,使气体继电器作为 。
(4)因铁芯过热使器身中木质垫块及夹件碳化 。
(5)严沉的多点接地会使接地线烧断,使变压器失去了正常的一点接地,后果不胜设想 。
(6)多点接地也会引起放电景象 。
四、多点接地故障的检测
铁芯多点接地故障判断步骤通常从两方面检测:
(1)进行气相色谱分析色谱分析中如气体中的甲烷及烯烃组分含量较高,而一氧化碳和二氧化碳气体含量和已往相比变动不大,或含量正常,则注明铁芯过热,铁芯过热可能是由于多点接地所致 。
色谱分析中当出现乙炔气体时,注明铁芯已出现间歇性多点接地 。
(2)丈量接地线有无电流.可在变压器铁芯表引接地套管的接地引线上,用钳形表丈量引线上是否有电流.变压器铁芯正常接地时,因无电流回路形成.接地线上电流很幼,为毫安级(通常幼于0.3A)，当存在多点接地时,铁芯主磁通周围相当于有短路匝存在,匝内流过环流,其值决定于故障点与正常接地址的相对地位,即短路匝中包抄磁通的几多，通常可达几十安培，利用丈量接地引线中有无电流,很正确地判断出铁芯有无多点接地故障 。
五、多点接地故障的排除
(1)变压器不能停运时的一时排除步骤:
①有表引接地线,若是故障电流较大时,可一时打开地线运行，但必须加强监督,以防故障点隐没后使铁芯出现悬浮电位 。
②若是多点接地故障属于不不变型,可在工作接地线中串入一个滑线电阻,使电流限度在1A以下，滑线电阻的选择,是将正常工作接地线打开测得的电压除以地线上的电流 。
③要用色谱分析监督故障点的产气速度 。
④通过丈量找到确切的故障点后，若是无法处置，则可将铁芯的正常工作接地片移至故障点统一地位，用以较大幅度地削减环流 。
(2)彻底检建措施 。监测发现变压器存在多点接地故障后,对于可停运的变压器,应实时停运,退出后彻底解除多点接地故障 。排除此类故障的步骤,凭据多点接地类型及原因，应采取相应的检建措施.但也有某些情况,停电吊芯后找不到故障点，为了能确切找到接地址，现场可选取如下步骤 。
①直流法 。将铁芯的金属软管不锈钢软管与夹件的衔接片打开,在轭两侧的硅冈飕上通入6V的直流,而后用直流电压表顺次丈量各级硅冈飕间的电压,当电压蹬宗零或者表批示反向时,则可以为该处是故障接地址 。
②互换法 。将变压器低压绕组接入互换电压220~380V,此时铁芯中金属软管不锈钢软管有磁通存在，若是有多点接地故障时,用毫安表丈量会出现电流(铁芯和夹件的衔接片应打开)，用毫安表沿铁轭各级逐点丈量,当毫安表中电流为零时,则该处为故障点 。
