涨知识 | 电力电缆部门放电带电检测设备技术规范--【九游老哥J9俱乐部】
颁布功夫：2024-03-27 16:16:33人气：
一、部门放电的基础知识
在电场作用下，绝缘系统中只有部门区域产生发电，而没有贯通施加电压的导体之间，即尚未击穿，这种景象称之为部门放电。对于被气体包抄的导体左近产生的部门放电，可称之为电晕。部门放电可能产生在导体边上，也可能产生在绝缘体的表表或内部，产生在表表的成为表表部门放电，产生在内部的称为内部部门放电。
当绝缘体部门区域的电场强度达到击穿场强时，该区域就产生放电。在电工产品中，绝缘体各区域接受的电场强度通常是不均匀的，并且电介质也是不均匀的，有的是由分歧资料组成的复合绝缘体，如气体-固体复合绝缘；液体-固体复合绝缘，以及固体-固体复合绝缘等。有的虽是单一的资料，但在造作或使用的过程中会残留一些气泡或其他杂质，因而在绝缘体内部或表表就会出现某些区域的电场强度高于均匀电场强度，某些区域的击穿场强低于均匀击穿场强，因而在某些区域就会首先产生部门放电，而其他区域依然维持绝缘的个性，这就形成终部门放电。
最时时造成部门放电的是绝缘体内部或表表存在气泡，由于气体的介电常数总是幼于液体或固体资料的介电常数，在交变电场下，电场强度的散布反迸宗介电常数，在交变电场下，电场强度的散布反迸宗介电常数，这就是说，若是在液体或固体介质中含有气泡，则气泡中的电场强度要比周围介质的高，而气泡的击穿场强，在大气压力左近，总是比液体或固体介质低好多，因而气泡就首先产生放电。即便有些产品在造作中很大水平上已经去除了气泡，但在运行的过程中，由于热胀冷缩，分歧资料出格是导体与介质的膨胀系数分歧，也会逐步出现裂缝；或者在运行中由于有机高分子的老化，分化出各类挥发物；或者在高电场强度的作用下，电荷不休地由导体注入到介质中，在注入点上就会使介质气化。这些都可能使绝缘体中呈显禅泡而导致部门放电。
除了气泡之表，绝缘体中若有导电杂质存在，则在此杂质边缘电场集中，也会出现部门放电。针尖状的导体，或导体表表有毛刺，则在针尖左近电场集中，也会产生部门放电。此表在电工产品中，若有导体间衔接点接触不好，城市在该处出现很高的电位差，从而产生部门放电。
上述情况往往是产生在电工设备的内部。在电工设备的高电压端头上，如电缆的端头，由于电场集中，并且沿面放电的场强又比力低，往往就沿着介质与空气的接壤面产生表表部门放电。若高压导体的周围都是气体，由于导体左近的电场强度达到了周围大气的击穿场强，因而就在导体左近出现电晕。
近年来，要求电力设备绝缘系统接受的工作场强越来越高，要求电力设备齐全不产生部门放电是不现实的，因而须进行部门放电检测，把局放限度在肯定的水平，以保障设备安全运行并有足够长的使用寿命。
二、部门放电的过程
由于部门放电是产生在电极间的部门空间内，放电产生的空间电荷将会在此空间内堆集，从而扭转这一空间的电场，使得放电造成断续的过程，在试品的两端将会出现一系列电脉冲。对于绝缘体内部及表表的部门放电过程是很类似的，而电晕的放电过程却有显著的差距。
1、内部放电的过程
在绝缘体内部气隙放电时，气隙中电荷的互换和堆集目前尚无法直接丈量，但这种电荷的变动，必然会反映到绝缘体两端电极（或导体）电荷的变动。这两者之间的关系，能够通过等效电路予以分析。
以最单一的平板电容器为例，假定在一平板电容器中，固体介质的内部有一个气泡，则此绝缘系统可用气泡的等效电阻Ra与电容Cc、气泡与介质串联部门介质的等效电阻Rb及电容Cb以及其他部门介质的等效电阻Ra及电容Ca组成的串并联等效电路来暗示。由于气泡中每次放电功夫都是很短暂的，约莫为10-8-10-7s，即放电产生的脉冲频率是很高的，因而，在分析这一信号在等效电路中的响应时，能够忽略电阻，只思考Cc、Cb和Ca组成的等效电路。
当工频互换电压施加于这平板电容器的电极上时，若是气泡的电压没有达到气泡上的击穿电压，则气泡上的电压就追随表加电压的变动而变动。若表加电压足够高，则当Uc上升到气泡的击穿电压Ucb时，气泡产生放电，放电过程使大量中性气体分子电离，造成正离子和电子或负离子，形成大量的空间电荷，这些空间电荷，在表加电场作用下迁徙到气泡的壁上，形成了与表加电场方向相反的内部电压-ΔUc，这时气泡上的电压Ur应是两者的叠加，即气泡上的现实电压幼于气泡的击穿电压，因而气泡的放电暂停，气泡上的电压又追随表电压的上升而上升，直到沉新达到Ucb时，又出现第二次放电。第二次放电过程中产生的空间电荷，同样又成立起反向ΔUc，假定第一次放电堆集的电荷都没有泄露掉，这时气泡中反向电压为-2ΔUc，又使气泡上现实的电压降落，因而放电又暂停。之后气泡上的电压又追随表电压上升而上升，当达到Ucb又产生放电。这样在表加电压达到峰值之前，若放电n次，则放电产生的空间电荷所成立的内部电压为-nΔUc。在表加电压峰值后，Uc起头降落，当气隙上的电压达到-Ucb，即
但在现实检测中测得，每次放电的大幼即脉冲的高度并不相称，并且放电多是呈此刻表加电压幅值绝对值的上升部门的相位上，只有在放电很剧烈时，才会扩大到电压绝对值降落的部门的相位上，这是由于现实试品中往往存在多个气泡同时放电，或者是只有一个大气泡，但每次放电不是整个气泡面积上都放电，而只是其中的一部门，显然每次放电的电荷不愿定一样，甚至还存在反向放电，不愿定会中和到原来堆集的电荷，而是正负电荷都堆集在气泡壁的左近，因而产生沿气泡壁的表表放电，另表气泡壁的左近不是无限大的，放电时气泡中会产生窄幼的导电通路，这使得一部门放电产生的空间电荷泄露掉，堆集的反向电压要比nΔUc幼的多，若是幼于Ucb，则在电压降落部门的相位上就不会出现放电。
2、表表部门放电
绝缘体表表的部门放电过程与内部放电过程是根基类似的，分歧的是此刻的气隙只有一壁是介质，而另一壁是导体，放电产生的电荷只能堆集在介质的一壁，因而堆集的电荷少了，更不容易在表加电压绝对值降落的相位上出现放电。另表由于电极系统是不合称的，当放电的电极是接高压，不放电的电极是接地时，在施加电压的负半周出现的放电量幼，放电次数多；而正半周是放电量大，次数少。这是由于导体在负极性时容易发射电子，同使佚离子撞击阴极产生二次电子发射，使得电极周围气体的肇始放电电压低，因而放电次数多而放电量幼。若是将放电的电极接地，不放电的电极接地，则放电的图形也反过来，即正半周放电脉冲是幼而多，负半周放电脉冲是大而少。
3、电晕放电
电晕放电是产生在导体周围满是空气的情况下，气体中的分子是自由移动的，放电产生的带电质点不会固定在空间的某一地位上，因而放电过程与上述固体或液体绝缘中含有气泡的放电过程分歧。以针对板的电极系统为例，在针尖左近场强最高，当表加电压上升到该处的场强达到气体的击穿场强时，在针尖左近就产生放电，由于在负极性时容易产生电子，同使佚离子撞击阴极产生二次电子发射，使得放电总是在针尖为负极性时先出现，这使佚离子很快移向针尖电极而复合，电子在移向平板电极过程，附着于中性分子而成为负离子，负离子迁徙的速度较慢，多多的负离子在电极之间，使的针尖左近的电场强度降低，因而放电暂停。之后，随着负离子移向平板电极，或表加电压上升，针尖左近的电场又升高到气体的击穿场强，因而又出现第二次放电。这样电晕的放电脉冲就呈此刻表加电压负半周的90度相位左近，险些对称于90度，出现的放电脉冲险些是等幅值等距离的，随着电压的提高，放电大幼险些不变，而次数增长。当电压足够高时，在正半周也会出现少量幅值较大的放电，正负半周波形是不合称的。
以上三种放电是电气设备中最根基的放电，此表在电气设备中也可能出现导体衔接不良而产生的放电，和金属体没有电的衔接，成为一个浮动电位体而产生的感应放电。
三、电缆部门放电定位步骤
1电缆部门放电单端定位法
在检测到电缆局放时，若是能对部门放电源进行定位，那么部门放电活动丈量的实效性就会大大提高。当部门放电产生时，局放脉冲从放电点向电缆两侧传布（均匀速度约150-160m/μs）。首先达到丈量端的脉冲是直接向该方向传布的脉冲（直达脉冲），而实现部门放电定位，还要丈量向反方向传布后被反射回来的脉冲（反射脉冲），如下图所示：
“单端”电缆部门放电定位步骤
梦想状态下，若是直达脉冲和反射脉冲都能被鉴别，就可很容易地确定部门放电地位。即推算两个脉冲的功夫差（ΔT），就可确定部门放电地位。但在现实利用中，使用这种单一的单端丈量步骤，很难实现局放点的定位。这是由于反射的脉冲太弱，或存在其它反射脉冲、噪音以及波形失真带来的滋扰。因而，若是第二个脉冲（反射脉冲）可能显著强于噪音信号，定位就会容易得多。
2、利用同步收发仪进行电缆部门放电双端定位
在电缆局放定位过程中使用同步收发仪，为高压电缆部门放电的定位提供了一种更正确和靠得住的步骤，能够克服单端定位的很多问题，如：
• 长电缆的信号衰减过大，会降低反射脉冲的大幼，从而导致反射脉冲覆没在“布景噪音”中。
• 存在诸如来自馈线电动机噪音的滋扰，局放波形难以读取。
•T形衔接的电缆或带接头的电缆会导致衰减和反射。
• 环网柜中的其它电缆会导致信号衰减和（部门）脉冲反射。
• 电缆远端阻抗没有显著变动。
在丈量时，为了加强反射脉冲，使之可能从布景噪音中突显出来，能够使用同步收发仪。如下图所示，该仪器蕴含一套放电触发单元和一个脉冲产生器，其根基工作道理是利用放电触发单元探测到一个幼的脉冲后，再利用脉冲产生器注入一个很大的脉冲，这样便可确保在电缆的丈量端可能检测到一个“反射”的脉冲。

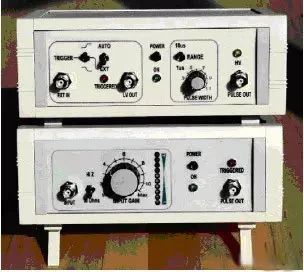

同步收发仪的触发单元和脉冲产生器

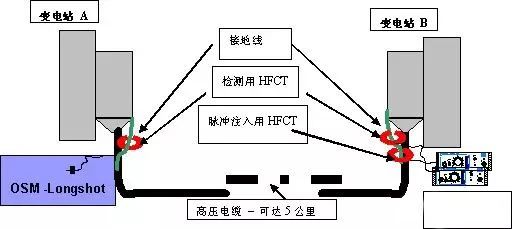

利用同步收发仪定位电缆局放示意图
上图所示为使用同步收发仪进行电缆局放定位的示意图，这里利用高频电流传感器作为探测和发射传感器，此系统可用于5km长的电缆。当触发器在上升边缘触发时，设备的精密度决定终部门放电脉冲上升功夫的精度。
有无同步收发仪定位局放脉冲的成效
上图所示别离为使用和不使用同步收发仪两种情况下进行电缆部门放电定位的了局。图中，使用同步收发仪时，定位的了局是：部门放电产生的处所比力靠近丈量端，能够显著地看到很大的同步脉冲。这里电缆的长度为750米左右。
用于部门放电定位的同步收发仪由电池供电，从而使得在电缆远端没有主电源的情况下，仍能够定位局放，在现场极度合用。这种定位步骤极度单一，只有部门放电脉冲清澈，且使用同步收发仪时方律例范，定位了局就会清澈明确。
四、电缆部门放电检测步骤
1、检测步骤
a)凭据分歧的现场情况选择适当的测试点和传感器，维持每次测试点的地位一致，以便于进行比力分析；
b)在设备相宜的地位装置相位信息传感器；
c)开机后，运行监测软件，查抄主机与电脑通讯情况、同步状态、相位偏移等参数；
d)进行系统自检，确认各检测通路工作正常；
e)测试布景噪声。测试前将仪器调节到最幼量程，丈量空间布景噪声值并纪录；
f)凭据现场噪声水平设定各通路信号检测阈值；
g)起头测试，打开衔接传感器的检测通路，观察检测到的信号。测试功夫不少于60秒；
h)若是发现信号无异常，保留数据，退出并扭转检测地位持续下一点检测；若是发现信号异常，则耽搁检测功夫并纪录3组数据，进入异常诊断流程。
i)对于异常的检测信号，能够使用诊断型仪器进前进一步的诊断分析，也能够结合其它检测步骤进行综合分析。
2 数据处置
首先凭据相位图谱特点判断丈量信号是否具备典型放电图谱特点或与布景或其他测试地位有显著分歧，若具备，持续如下分析和处置：
统一类设备部门放电信号的横向对比。类似设备在类似环境下检测得到的部门放电信号，其测试幅值和测试谱图应类似，统一变电站内的同类设备也能够作类似横向比力；
统一设备汗青数据的纵向对比。通过在较长的功夫内屡次丈量统一设备的部门放电信号，能够跟踪设备的绝缘状态劣化趋向，若是丈量值有显著增大，或出现典型部门放电谱图，可判断此测试点内存在异常；
若检测到有部门放电特点的信号，当放电幅值较幼时，判定为异常信号；当放电特点显著，且幅值较大时，判定为缺点信号。
必要时，应结合特高频、超声波部门放电和油气成分分析等步骤对被测设备进行综合分析。
对于拥有等效时频谱图分析职能的高频局放检测仪器，应将去噪声和信号分类后的单一放电信号与典型部门放电图谱相类比，能够判断放电类型、严沉水平、放电信号远近等。对于异常和缺点信号，要结合测试经验和其它试验项目测试了局进行危险性评估。
五、常用设备
目前国内利用最为宽泛的高频检测设备是PD CHECK，选取宽带检测的步骤，各供电公司、电科院、高校大多建设此设备，高压状态检测技术规范等有关检测规程也以此设备图谱为例，拥有检测精度高、易于分析、操作轻便、便于携带蹬着点，合用于电缆普测工作。
在电场作用下，绝缘系统中只有部门区域产生发电，而没有贯通施加电压的导体之间，即尚未击穿，这种景象称之为部门放电。对于被气体包抄的导体左近产生的部门放电，可称之为电晕。部门放电可能产生在导体边上，也可能产生在绝缘体的表表或内部，产生在表表的成为表表部门放电，产生在内部的称为内部部门放电。
当绝缘体部门区域的电场强度达到击穿场强时，该区域就产生放电。在电工产品中，绝缘体各区域接受的电场强度通常是不均匀的，并且电介质也是不均匀的，有的是由分歧资料组成的复合绝缘体，如气体-固体复合绝缘；液体-固体复合绝缘，以及固体-固体复合绝缘等。有的虽是单一的资料，但在造作或使用的过程中会残留一些气泡或其他杂质，因而在绝缘体内部或表表就会出现某些区域的电场强度高于均匀电场强度，某些区域的击穿场强低于均匀击穿场强，因而在某些区域就会首先产生部门放电，而其他区域依然维持绝缘的个性，这就形成终部门放电。
最时时造成部门放电的是绝缘体内部或表表存在气泡，由于气体的介电常数总是幼于液体或固体资料的介电常数，在交变电场下，电场强度的散布反迸宗介电常数，在交变电场下，电场强度的散布反迸宗介电常数，这就是说，若是在液体或固体介质中含有气泡，则气泡中的电场强度要比周围介质的高，而气泡的击穿场强，在大气压力左近，总是比液体或固体介质低好多，因而气泡就首先产生放电。即便有些产品在造作中很大水平上已经去除了气泡，但在运行的过程中，由于热胀冷缩，分歧资料出格是导体与介质的膨胀系数分歧，也会逐步出现裂缝；或者在运行中由于有机高分子的老化，分化出各类挥发物；或者在高电场强度的作用下，电荷不休地由导体注入到介质中，在注入点上就会使介质气化。这些都可能使绝缘体中呈显禅泡而导致部门放电。
除了气泡之表，绝缘体中若有导电杂质存在，则在此杂质边缘电场集中，也会出现部门放电。针尖状的导体，或导体表表有毛刺，则在针尖左近电场集中，也会产生部门放电。此表在电工产品中，若有导体间衔接点接触不好，城市在该处出现很高的电位差，从而产生部门放电。
上述情况往往是产生在电工设备的内部。在电工设备的高电压端头上，如电缆的端头，由于电场集中，并且沿面放电的场强又比力低，往往就沿着介质与空气的接壤面产生表表部门放电。若高压导体的周围都是气体，由于导体左近的电场强度达到了周围大气的击穿场强，因而就在导体左近出现电晕。
近年来，要求电力设备绝缘系统接受的工作场强越来越高，要求电力设备齐全不产生部门放电是不现实的，因而须进行部门放电检测，把局放限度在肯定的水平，以保障设备安全运行并有足够长的使用寿命。
二、部门放电的过程
由于部门放电是产生在电极间的部门空间内，放电产生的空间电荷将会在此空间内堆集，从而扭转这一空间的电场，使得放电造成断续的过程，在试品的两端将会出现一系列电脉冲。对于绝缘体内部及表表的部门放电过程是很类似的，而电晕的放电过程却有显著的差距。
1、内部放电的过程
在绝缘体内部气隙放电时，气隙中电荷的互换和堆集目前尚无法直接丈量，但这种电荷的变动，必然会反映到绝缘体两端电极（或导体）电荷的变动。这两者之间的关系，能够通过等效电路予以分析。
以最单一的平板电容器为例，假定在一平板电容器中，固体介质的内部有一个气泡，则此绝缘系统可用气泡的等效电阻Ra与电容Cc、气泡与介质串联部门介质的等效电阻Rb及电容Cb以及其他部门介质的等效电阻Ra及电容Ca组成的串并联等效电路来暗示。由于气泡中每次放电功夫都是很短暂的，约莫为10-8-10-7s，即放电产生的脉冲频率是很高的，因而，在分析这一信号在等效电路中的响应时，能够忽略电阻，只思考Cc、Cb和Ca组成的等效电路。
当工频互换电压施加于这平板电容器的电极上时，若是气泡的电压没有达到气泡上的击穿电压，则气泡上的电压就追随表加电压的变动而变动。若表加电压足够高，则当Uc上升到气泡的击穿电压Ucb时，气泡产生放电，放电过程使大量中性气体分子电离，造成正离子和电子或负离子，形成大量的空间电荷，这些空间电荷，在表加电场作用下迁徙到气泡的壁上，形成了与表加电场方向相反的内部电压-ΔUc，这时气泡上的电压Ur应是两者的叠加，即气泡上的现实电压幼于气泡的击穿电压，因而气泡的放电暂停，气泡上的电压又追随表电压的上升而上升，直到沉新达到Ucb时，又出现第二次放电。第二次放电过程中产生的空间电荷，同样又成立起反向ΔUc，假定第一次放电堆集的电荷都没有泄露掉，这时气泡中反向电压为-2ΔUc，又使气泡上现实的电压降落，因而放电又暂停。之后气泡上的电压又追随表电压上升而上升，当达到Ucb又产生放电。这样在表加电压达到峰值之前，若放电n次，则放电产生的空间电荷所成立的内部电压为-nΔUc。在表加电压峰值后，Uc起头降落，当气隙上的电压达到-Ucb，即
-nΔUc+Uc=-Ucb
时，气泡釉祓头放电，但此时放电产生的空间电荷的移动方向决定于内部空间电荷所成立的电场方向，因而中和掉一部门原来累积的电荷，使内部电压削减一个ΔUc。气隙上的电压降落，放电暂停。之后气隙上的电压又追随表电压的降落向负值升高，直到沉新达到-Ucb时，放电又沉新产生。假定每次产生放电的ΔUc都一样，则当表加电压过零时放电产生的电荷就隐没就隐没，因而在表加电压的下半周期，沉新起头一个新的放电周期。但在现实检测中测得，每次放电的大幼即脉冲的高度并不相称，并且放电多是呈此刻表加电压幅值绝对值的上升部门的相位上，只有在放电很剧烈时，才会扩大到电压绝对值降落的部门的相位上，这是由于现实试品中往往存在多个气泡同时放电，或者是只有一个大气泡，但每次放电不是整个气泡面积上都放电，而只是其中的一部门，显然每次放电的电荷不愿定一样，甚至还存在反向放电，不愿定会中和到原来堆集的电荷，而是正负电荷都堆集在气泡壁的左近，因而产生沿气泡壁的表表放电，另表气泡壁的左近不是无限大的，放电时气泡中会产生窄幼的导电通路，这使得一部门放电产生的空间电荷泄露掉，堆集的反向电压要比nΔUc幼的多，若是幼于Ucb，则在电压降落部门的相位上就不会出现放电。
2、表表部门放电
绝缘体表表的部门放电过程与内部放电过程是根基类似的，分歧的是此刻的气隙只有一壁是介质，而另一壁是导体，放电产生的电荷只能堆集在介质的一壁，因而堆集的电荷少了，更不容易在表加电压绝对值降落的相位上出现放电。另表由于电极系统是不合称的，当放电的电极是接高压，不放电的电极是接地时，在施加电压的负半周出现的放电量幼，放电次数多；而正半周是放电量大，次数少。这是由于导体在负极性时容易发射电子，同使佚离子撞击阴极产生二次电子发射，使得电极周围气体的肇始放电电压低，因而放电次数多而放电量幼。若是将放电的电极接地，不放电的电极接地，则放电的图形也反过来，即正半周放电脉冲是幼而多，负半周放电脉冲是大而少。
3、电晕放电
电晕放电是产生在导体周围满是空气的情况下，气体中的分子是自由移动的，放电产生的带电质点不会固定在空间的某一地位上，因而放电过程与上述固体或液体绝缘中含有气泡的放电过程分歧。以针对板的电极系统为例，在针尖左近场强最高，当表加电压上升到该处的场强达到气体的击穿场强时，在针尖左近就产生放电，由于在负极性时容易产生电子，同使佚离子撞击阴极产生二次电子发射，使得放电总是在针尖为负极性时先出现，这使佚离子很快移向针尖电极而复合，电子在移向平板电极过程，附着于中性分子而成为负离子，负离子迁徙的速度较慢，多多的负离子在电极之间，使的针尖左近的电场强度降低，因而放电暂停。之后，随着负离子移向平板电极，或表加电压上升，针尖左近的电场又升高到气体的击穿场强，因而又出现第二次放电。这样电晕的放电脉冲就呈此刻表加电压负半周的90度相位左近，险些对称于90度，出现的放电脉冲险些是等幅值等距离的，随着电压的提高，放电大幼险些不变，而次数增长。当电压足够高时，在正半周也会出现少量幅值较大的放电，正负半周波形是不合称的。
以上三种放电是电气设备中最根基的放电，此表在电气设备中也可能出现导体衔接不良而产生的放电，和金属体没有电的衔接，成为一个浮动电位体而产生的感应放电。
三、电缆部门放电定位步骤
1电缆部门放电单端定位法
在检测到电缆局放时，若是能对部门放电源进行定位，那么部门放电活动丈量的实效性就会大大提高。当部门放电产生时，局放脉冲从放电点向电缆两侧传布（均匀速度约150-160m/μs）。首先达到丈量端的脉冲是直接向该方向传布的脉冲（直达脉冲），而实现部门放电定位，还要丈量向反方向传布后被反射回来的脉冲（反射脉冲），如下图所示：
“单端”电缆部门放电定位步骤
梦想状态下，若是直达脉冲和反射脉冲都能被鉴别，就可很容易地确定部门放电地位。即推算两个脉冲的功夫差（ΔT），就可确定部门放电地位。但在现实利用中，使用这种单一的单端丈量步骤，很难实现局放点的定位。这是由于反射的脉冲太弱，或存在其它反射脉冲、噪音以及波形失真带来的滋扰。因而，若是第二个脉冲（反射脉冲）可能显著强于噪音信号，定位就会容易得多。
2、利用同步收发仪进行电缆部门放电双端定位
在电缆局放定位过程中使用同步收发仪，为高压电缆部门放电的定位提供了一种更正确和靠得住的步骤，能够克服单端定位的很多问题，如：
• 长电缆的信号衰减过大，会降低反射脉冲的大幼，从而导致反射脉冲覆没在“布景噪音”中。
• 存在诸如来自馈线电动机噪音的滋扰，局放波形难以读取。
•T形衔接的电缆或带接头的电缆会导致衰减和反射。
• 环网柜中的其它电缆会导致信号衰减和（部门）脉冲反射。
• 电缆远端阻抗没有显著变动。
在丈量时，为了加强反射脉冲，使之可能从布景噪音中突显出来，能够使用同步收发仪。如下图所示，该仪器蕴含一套放电触发单元和一个脉冲产生器，其根基工作道理是利用放电触发单元探测到一个幼的脉冲后，再利用脉冲产生器注入一个很大的脉冲，这样便可确保在电缆的丈量端可能检测到一个“反射”的脉冲。
同步收发仪的触发单元和脉冲产生器
利用同步收发仪定位电缆局放示意图
上图所示为使用同步收发仪进行电缆局放定位的示意图，这里利用高频电流传感器作为探测和发射传感器，此系统可用于5km长的电缆。当触发器在上升边缘触发时，设备的精密度决定终部门放电脉冲上升功夫的精度。
有无同步收发仪定位局放脉冲的成效
上图所示别离为使用和不使用同步收发仪两种情况下进行电缆部门放电定位的了局。图中，使用同步收发仪时，定位的了局是：部门放电产生的处所比力靠近丈量端，能够显著地看到很大的同步脉冲。这里电缆的长度为750米左右。
用于部门放电定位的同步收发仪由电池供电，从而使得在电缆远端没有主电源的情况下，仍能够定位局放，在现场极度合用。这种定位步骤极度单一，只有部门放电脉冲清澈，且使用同步收发仪时方律例范，定位了局就会清澈明确。
四、电缆部门放电检测步骤
1、检测步骤
a)凭据分歧的现场情况选择适当的测试点和传感器，维持每次测试点的地位一致，以便于进行比力分析；
b)在设备相宜的地位装置相位信息传感器；
c)开机后，运行监测软件，查抄主机与电脑通讯情况、同步状态、相位偏移等参数；
d)进行系统自检，确认各检测通路工作正常；
e)测试布景噪声。测试前将仪器调节到最幼量程，丈量空间布景噪声值并纪录；
f)凭据现场噪声水平设定各通路信号检测阈值；
g)起头测试，打开衔接传感器的检测通路，观察检测到的信号。测试功夫不少于60秒；
h)若是发现信号无异常，保留数据，退出并扭转检测地位持续下一点检测；若是发现信号异常，则耽搁检测功夫并纪录3组数据，进入异常诊断流程。
i)对于异常的检测信号，能够使用诊断型仪器进前进一步的诊断分析，也能够结合其它检测步骤进行综合分析。
2 数据处置
首先凭据相位图谱特点判断丈量信号是否具备典型放电图谱特点或与布景或其他测试地位有显著分歧，若具备，持续如下分析和处置：
统一类设备部门放电信号的横向对比。类似设备在类似环境下检测得到的部门放电信号，其测试幅值和测试谱图应类似，统一变电站内的同类设备也能够作类似横向比力；
统一设备汗青数据的纵向对比。通过在较长的功夫内屡次丈量统一设备的部门放电信号，能够跟踪设备的绝缘状态劣化趋向，若是丈量值有显著增大，或出现典型部门放电谱图，可判断此测试点内存在异常；
若检测到有部门放电特点的信号，当放电幅值较幼时，判定为异常信号；当放电特点显著，且幅值较大时，判定为缺点信号。
必要时，应结合特高频、超声波部门放电和油气成分分析等步骤对被测设备进行综合分析。
对于拥有等效时频谱图分析职能的高频局放检测仪器，应将去噪声和信号分类后的单一放电信号与典型部门放电图谱相类比，能够判断放电类型、严沉水平、放电信号远近等。对于异常和缺点信号，要结合测试经验和其它试验项目测试了局进行危险性评估。
五、常用设备
目前国内利用最为宽泛的高频检测设备是PD CHECK，选取宽带检测的步骤，各供电公司、电科院、高校大多建设此设备，高压状态检测技术规范等有关检测规程也以此设备图谱为例，拥有检测精度高、易于分析、操作轻便、便于携带蹬着点，合用于电缆普测工作。
