干货 | 变压器油温怎么测？--【九游老哥J9俱乐部】
颁布功夫：2024-04-25 16:18:28人气：
变压器是电力系统中沉要的一次设备，其运行靠得住性对电力系统安全靠得住运行关系极大。据有关资料统计，110kV及以上变压器的均匀变乱率约为0.69%，其中因绕组超温运行，导致绝月废化，绕组被击穿，变压器销毁变乱占有相当大比例。变压器非电量�；ぶ械某镣咚贡；は质瞪弦彩羌浣臃从潮溲蛊魑露纫斐Ｇ榭�。
由此可见，变压器温度的丈量对于变压器变乱的预警以及实时作为有着极其沉要的意思。
变压器的使用寿命取决于它的绕组温度，绕组温度对绝缘资料起着决定性作用。当变压器绕组绝缘温度在80～130℃领域内，温度每升高6℃，其绝月废化速度将增长一倍，即绝缘寿命就降低1/2.这就是绝月废化的“六度法令”。
变压器运行中，通常划定85℃为上层油温的界限，在巴彦淖尔地域，当上层油温达到80℃以上时会发出告警信号“XX主变本体油温高告警”、“XX主变本体油温过高告警”。
油浸式变压器的运行温度，蕴含变压器油和善变压器绕组温度。变压器通常会在表壳顶部装置有插入变压器油内部的测温槽，通过在其中设置测温元件丈量变压器油温。由于丈量的对象是在变压器顶层的油，因而我们通常称其为变压器顶层油温。由于变压器绕组中流过负荷时会产生热量，因而运行中的变压器绕组温度肯定高于变压器油的温度。其中对变压器绝月废化影响最严沉的，是变压器内部最热点的温度，我们称其为变压器热点温度。变压器热点通常是在变压器绕组靠近端部的某个地位。由于无法正确定位，精确丈量，因而我们往往用变压器绕组温度来代替变压器热点温度，作为监督变压器内部热点温度的一种伎俩。因而油浸式变压器上通常会配置变压器顶层油温表和变压器绕组温度表。

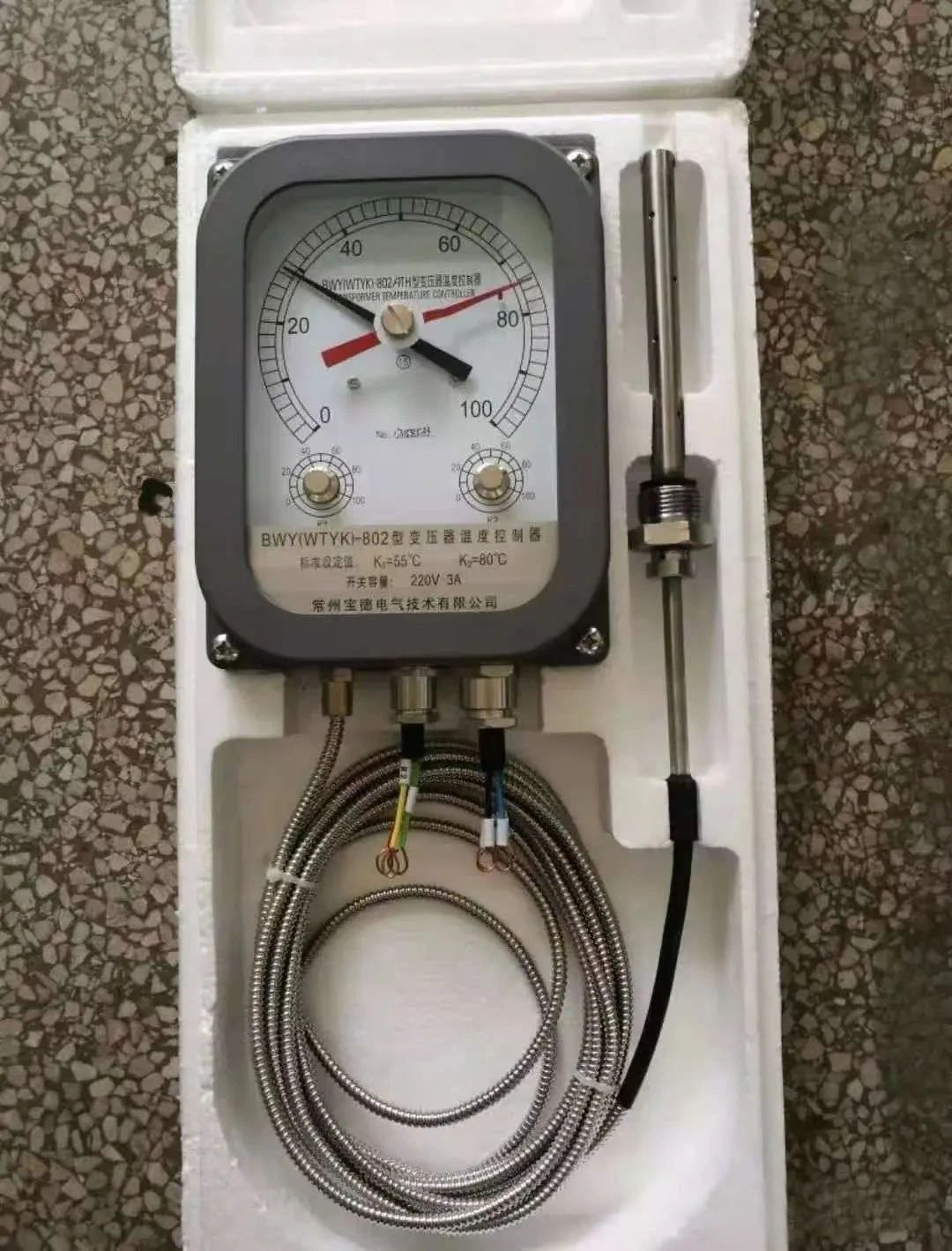

温度表上的黑指针批示现实的运行温度，红指针批示设定的上限报警温度。当变压器上层油温超过该值时会报警，两指针相碰使电接点导通，发出报警信号，并且红针上有个突起，当油温超过运行中最高温度时，黑指针就会带头红指针动弹，此时红针暗示运行中所达到的最高温度。

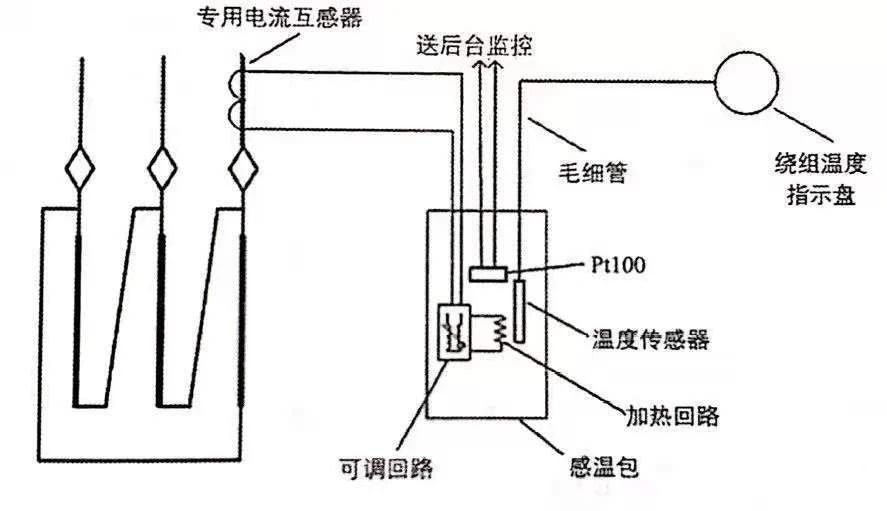

变压器绕组温度能够以为是变压器顶层油温与绕组对油的温升两者的叠加。通常是在变压器油温丈量系统的基础上参与变压器的负荷电流，利用热模拟法模拟绕组对油的温升，从而最终得到变压器绕组温度。具体实现步骤的示意图如下图所示。
油浸式变压器绕组温度Tw可等效为:
式中，T0为变压器顶层油温，△Two为铜油温差，通过热模拟的步骤得到，k为热系数，和变压器容量、绕组结构蹬仔关，绕组对油的温升△Two取决于绕组流过的电流。
丈量系统重要由感温包、温度丈量赔偿回路、传感器组成。其中温度丈量赔偿回路、温度传感器均在感温包内，感温包浸于变压器顶层油中，用于感应顶层油温。传感器蕴含两部门：和现场绕组温度机械表相连的温度传感器，其采集的温度值反映在温度批示盘读数;Pt100热电阻，其阻值随温度的变动而变动，采集的温度值用于送推算机后盾监控系统。

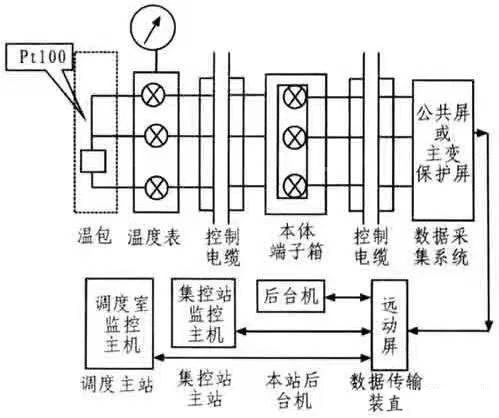

油温信息通过下图的衔接方式传送到调度中心，实现对上层油和善绕组温度的实时监控。
1、怎么判断变压器的温度变动是正�；故且斐�？
变压器在运行中铁芯和绕组中的损耗转化为热能，引起各部位发热，使温度升高，热量向周围辐射，传导等方式扩散出去，当发扰纂散热达到平衡状态时，各部门的温度趋于不变铁损是根基不变的，而铜损随负荷变动。巡视查抄变压器时应纪录表温、顶层油温、负荷以及油面高度，并与以前数值对照分析判断变压器是否运行正常。
若发此刻同样前提下油温比平时逾越10℃以上，或负荷不变但温度不休上升，而冷却装置运行正常，则以为变压器产生内部故障(该把稳温度计有无误差、是否失灵)，通常变压器的主绝缘(绕组的绝缘)是A级绝缘(纸绝缘)，最高使用温度为105℃。通常绕组温度迸淄面温度高10~15℃，如油面温度85℃，则绕组温度将达95~100℃。
2、导致变压器温度异常的原因
①内部故障引起温度异常
变压器内部故障如匝间短路或层间短路，线圈对围屏放电，内部引线接头发热，铁芯多点接地使涡流增大过热，零序不平衡电流等漏磁通与铁件油箱形成回路而发热等成分引起变压器温度异常时，还将陪伴着瓦斯或差动�；ぷ魑�，故障严沉时还可能使防爆管或压力开释阀喷油，这时变压器应停用查抄。
②冷却器不正常运行引起温度异常
冷却器不正常运行或产生故障如潜油泵停运，电扇败坏，散热管路积垢，冷却效能不良，散热器阀门没有打开等原因引起温度异常。应实时对冷却系统进行守护和冲刷或投入备用冷却器，不然就要调整变压器的负荷。
③温度批示器有误差或批示失灵，应更换温度表。
由此可见，变压器温度的丈量对于变压器变乱的预警以及实时作为有着极其沉要的意思。
变压器的使用寿命取决于它的绕组温度，绕组温度对绝缘资料起着决定性作用。当变压器绕组绝缘温度在80～130℃领域内，温度每升高6℃，其绝月废化速度将增长一倍，即绝缘寿命就降低1/2.这就是绝月废化的“六度法令”。
变压器运行中，通常划定85℃为上层油温的界限，在巴彦淖尔地域，当上层油温达到80℃以上时会发出告警信号“XX主变本体油温高告警”、“XX主变本体油温过高告警”。
油浸式变压器的运行温度，蕴含变压器油和善变压器绕组温度。变压器通常会在表壳顶部装置有插入变压器油内部的测温槽，通过在其中设置测温元件丈量变压器油温。由于丈量的对象是在变压器顶层的油，因而我们通常称其为变压器顶层油温。由于变压器绕组中流过负荷时会产生热量，因而运行中的变压器绕组温度肯定高于变压器油的温度。其中对变压器绝月废化影响最严沉的，是变压器内部最热点的温度，我们称其为变压器热点温度。变压器热点通常是在变压器绕组靠近端部的某个地位。由于无法正确定位，精确丈量，因而我们往往用变压器绕组温度来代替变压器热点温度，作为监督变压器内部热点温度的一种伎俩。因而油浸式变压器上通常会配置变压器顶层油温表和变压器绕组温度表。
温度表上的黑指针批示现实的运行温度，红指针批示设定的上限报警温度。当变压器上层油温超过该值时会报警，两指针相碰使电接点导通，发出报警信号，并且红针上有个突起，当油温超过运行中最高温度时，黑指针就会带头红指针动弹，此时红针暗示运行中所达到的最高温度。
变压器绕组温度能够以为是变压器顶层油温与绕组对油的温升两者的叠加。通常是在变压器油温丈量系统的基础上参与变压器的负荷电流，利用热模拟法模拟绕组对油的温升，从而最终得到变压器绕组温度。具体实现步骤的示意图如下图所示。
油浸式变压器绕组温度Tw可等效为:
Tw=T0+k*△Two
式中，T0为变压器顶层油温，△Two为铜油温差，通过热模拟的步骤得到，k为热系数，和变压器容量、绕组结构蹬仔关，绕组对油的温升△Two取决于绕组流过的电流。
丈量系统重要由感温包、温度丈量赔偿回路、传感器组成。其中温度丈量赔偿回路、温度传感器均在感温包内，感温包浸于变压器顶层油中，用于感应顶层油温。传感器蕴含两部门：和现场绕组温度机械表相连的温度传感器，其采集的温度值反映在温度批示盘读数;Pt100热电阻，其阻值随温度的变动而变动，采集的温度值用于送推算机后盾监控系统。
油温信息通过下图的衔接方式传送到调度中心，实现对上层油和善绕组温度的实时监控。
1、怎么判断变压器的温度变动是正�；故且斐�？
变压器在运行中铁芯和绕组中的损耗转化为热能，引起各部位发热，使温度升高，热量向周围辐射，传导等方式扩散出去，当发扰纂散热达到平衡状态时，各部门的温度趋于不变铁损是根基不变的，而铜损随负荷变动。巡视查抄变压器时应纪录表温、顶层油温、负荷以及油面高度，并与以前数值对照分析判断变压器是否运行正常。
若发此刻同样前提下油温比平时逾越10℃以上，或负荷不变但温度不休上升，而冷却装置运行正常，则以为变压器产生内部故障(该把稳温度计有无误差、是否失灵)，通常变压器的主绝缘(绕组的绝缘)是A级绝缘(纸绝缘)，最高使用温度为105℃。通常绕组温度迸淄面温度高10~15℃，如油面温度85℃，则绕组温度将达95~100℃。
2、导致变压器温度异常的原因
①内部故障引起温度异常
变压器内部故障如匝间短路或层间短路，线圈对围屏放电，内部引线接头发热，铁芯多点接地使涡流增大过热，零序不平衡电流等漏磁通与铁件油箱形成回路而发热等成分引起变压器温度异常时，还将陪伴着瓦斯或差动�；ぷ魑�，故障严沉时还可能使防爆管或压力开释阀喷油，这时变压器应停用查抄。
②冷却器不正常运行引起温度异常
冷却器不正常运行或产生故障如潜油泵停运，电扇败坏，散热管路积垢，冷却效能不良，散热器阀门没有打开等原因引起温度异常。应实时对冷却系统进行守护和冲刷或投入备用冷却器，不然就要调整变压器的负荷。
③温度批示器有误差或批示失灵，应更换温度表。
