10KV/35KV/110KV电缆耐压试验步骤及规范
颁布功夫：2023-02-21 17:36:17人气：
一电缆耐压试验简述
近年来，橡塑绝缘出格是交联聚乙烯电缆，因其拥有优异的机能，得到了迅速的发展。目前在中低压电压等级中根基取代了油浸纸绝缘电缆，超高压交联聚乙烯电缆已经发展至500KV，110KV及220KV交联聚乙烯电缆在逐步取代充电电缆。
电缆耐压试验步骤详解
耐压试验是运行部门查抄电缆抗强度的常用步骤，通过耐压试验能够有效的查抄出电缆绝缘中的气泡、机械危险等部门缺点，反映出出电缆绝月废化、受潮等情况。
凭据试验电压的分歧，电缆耐压试验又分为直流耐压试验和互换耐压试验。
通过直流耐压试验能够查抄出电缆绝缘中的气泡、机械危险等部门缺点，通过直流泄漏电流丈量能够反映绝月废化、受潮等缺点，从而判断绝缘情况的曲直。
但是凭据国内表一些运行经验批注，若是对交联聚乙烯电缆施加直流电压，那么直流试验过程中在交联聚乙烯电缆及其附件中会形成空间电荷，对绝缘，有堆集效应，加快绝月废化，缩短使用寿命，同时，直流电压下绝缘电场散布与现实运行电压下分歧。
直流试验合格的交联聚乙烯电缆，投入运行后，在正常工作电压作用下也会产生绝缘变乱。通过施加互换试验电压，能够预防以上不及，并且能够有效地甄别正常绝缘的绝缘水平。因而，有关人士建议对交联聚乙烯电缆金属护套选取10KV、1min直流耐压试验表，还增长了用串联谐振或0.1Hz超低坡反互换耐压电压试验。
二电缆直流耐压试验步骤
电缆直流耐压试验主张
通过直流耐压试验能够查抄出电缆绝缘中的气泡、机械危险等部门缺点，通过直流泄漏电流丈量能够反映绝月废化、受潮等缺点，从而判断绝缘情况的曲直。
电缆的直流耐压试验可用直流高压产生器来进行试验，ZGF直流高压产生器的电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为0.1uA，节造箱上电压表直接显示加在负载试品上的电压值，使用时无需表加分压器，接线单一。仪器拥有高、低压端丈量泄漏电流，高压端选取圆形屏蔽数字表显示，不怕放电冲击，抗滋扰机能好，适合现场使用。

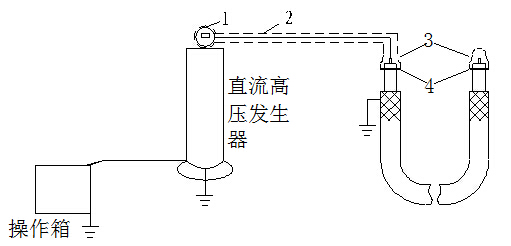

直流耐压和泄露电流试验道理接线图
1-微安表屏蔽 2-导线屏蔽
3-线端屏蔽 4-缆芯绝缘的屏蔽环
电缆直流耐压试验步骤
1)依照试验接线图由一人接线，接线完后由另一人查抄，内容蕴含试验接线有无谬误，各仪表量程是否相宜，试验仪器现场布局是否合理，试验人员的地位是否正确。
2)将电缆充分放电，批示仪表调零，调压器置于零位。
3)丈量电源电压值。
4)合上电源刀闸，启动设备，给升压回路加电，逐步升压至预先确定的试验电压值：在0.25、0.5、0.75倍试验电压下各停顿1分钟，读取泄漏电流值，在1.0倍试验电压下读取1分钟及5.分钟泄漏电流值，交代时还应读取10分钟和15分钟泄漏电流值。
5)试验结束，应先将升压回路中调压器退回零位并堵截电源。
6)每次试验后，必须将电缆先经电阻对地放电，而后对地直接放电。放电时，应使用绝缘棒，并可凭据被试相放电火花的大幼，或许相识其绝缘情况。
电缆直流耐压试验判断尺度
对纸绝缘电缆而言，三相间的泄漏电流不平衡系数不应大于2，6/6kV及以下电缆的泄漏电流幼于10μA，8.7/10kV电缆的泄漏电流值幼于20μA时，对不平衡系数不作划定。
在加压过程中，泄漏电流忽然变动，或者随功夫的增长而增大，或者随试验电压的上升而不成比例地急剧增大，注明电缆绝缘存在缺点，应进一步查明原因，必要时可耽搁耐压功夫或提高耐压致反找绝缘缺点。
相与相间的泄漏电流相差很大，注明电缆某芯线绝缘可能存在部门缺点。
电缆互换耐压试验步骤
电缆互换耐压试验主张
通过施加互换试验电压，能够添补电缆直流耐压试验的不及，并且能够有效地甄别正常绝缘的绝缘水平。
丈量电缆的互换耐压试验常用的设备是变频串联谐振耐压装置，串联谐振试验装置是使用串联谐振道理，利用励磁变压器引发串联谐振回路，调节变频节造器的输出频率，使回路电感 L 和试品 C 串联谐振，谐振电压即为加到试品上电压。设备拥有体积幼、沉量轻、操作方便蹬着点。除此之表，还以选取超低频耐压试验装置进行电缆的互换耐试验。
电缆互换耐压试验街线道理图

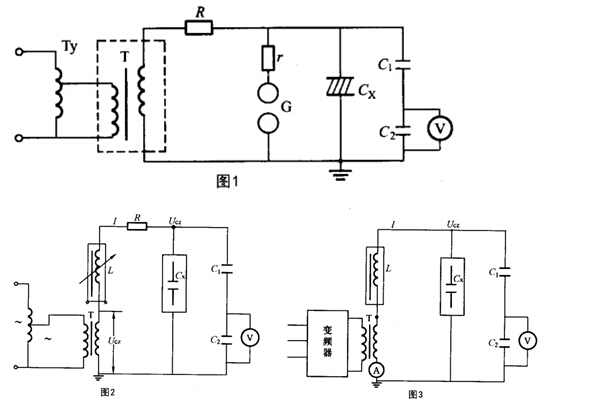

图1 工频耐压试验接线图
Ty—调压器 ；T—试验变压器 ；R—限流电 ；r—球隙好糊电阻 ；G—球间隙 ；
Cx—被试品 ；C1、C2—电容分压器 ；V—电压表
图2 工频串联谐振耐压试验接线图
图3 变频串联谐振耐压试验接线图
电缆互换耐压试验步骤
1)查抄试验电源、调压器和试验变压器正常。按接线图筹备试验，保障所有试验设备、仪表仪器接线正确、批示正确。
2) 所有设备仪表接好后，在空载前提下调整� ；ぜ湎�，其放电电压为试验电压的110% - 120%领域内（如选取串联谐振，必要另表的变压器调整� ；ぜ湎叮�。并调整试验电压在高于试验电压5%下维持2min后将电压降至零，拉开电源。
3)经过限流电阻R在高压侧短路，调整过流� ；ぬ⒌目康米⌒�。
4)电压和电流� ；さ魇圆槌尬�，各类仪表接线正确后，即可将高压引线接到被试绕组上进行试验。
5)升压必须从零起头，升压速度在40%试验电压以内可不受限度，其后应均匀升压，速度约每秒3%的试验电压。升至试验电压后维持规程所规按功夫。
6)将电压降至零，拉开电源，该试验实现。
电缆互换耐压试验判断尺度
若是试验中未产生击穿放电景象，则以为试验通过。
