配电变压器凭据装置地位分为室内和室表
。

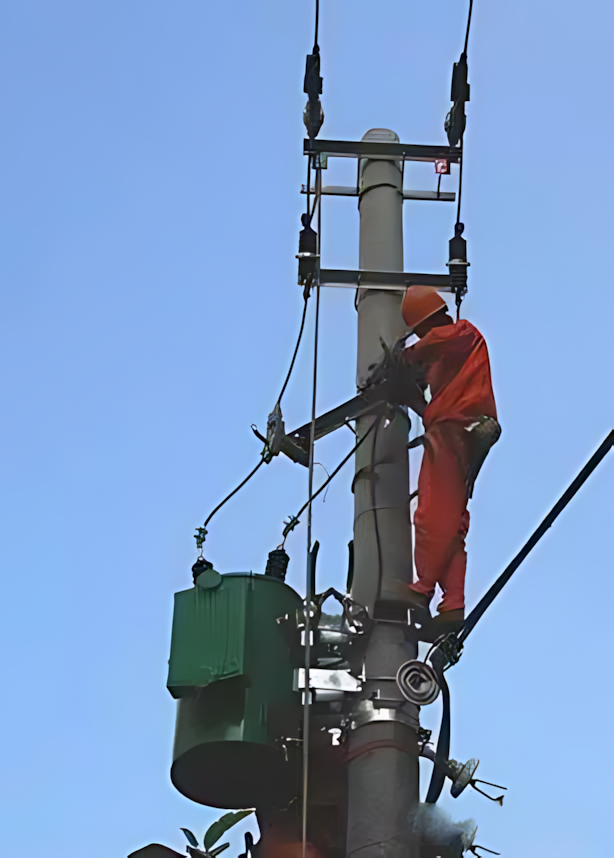

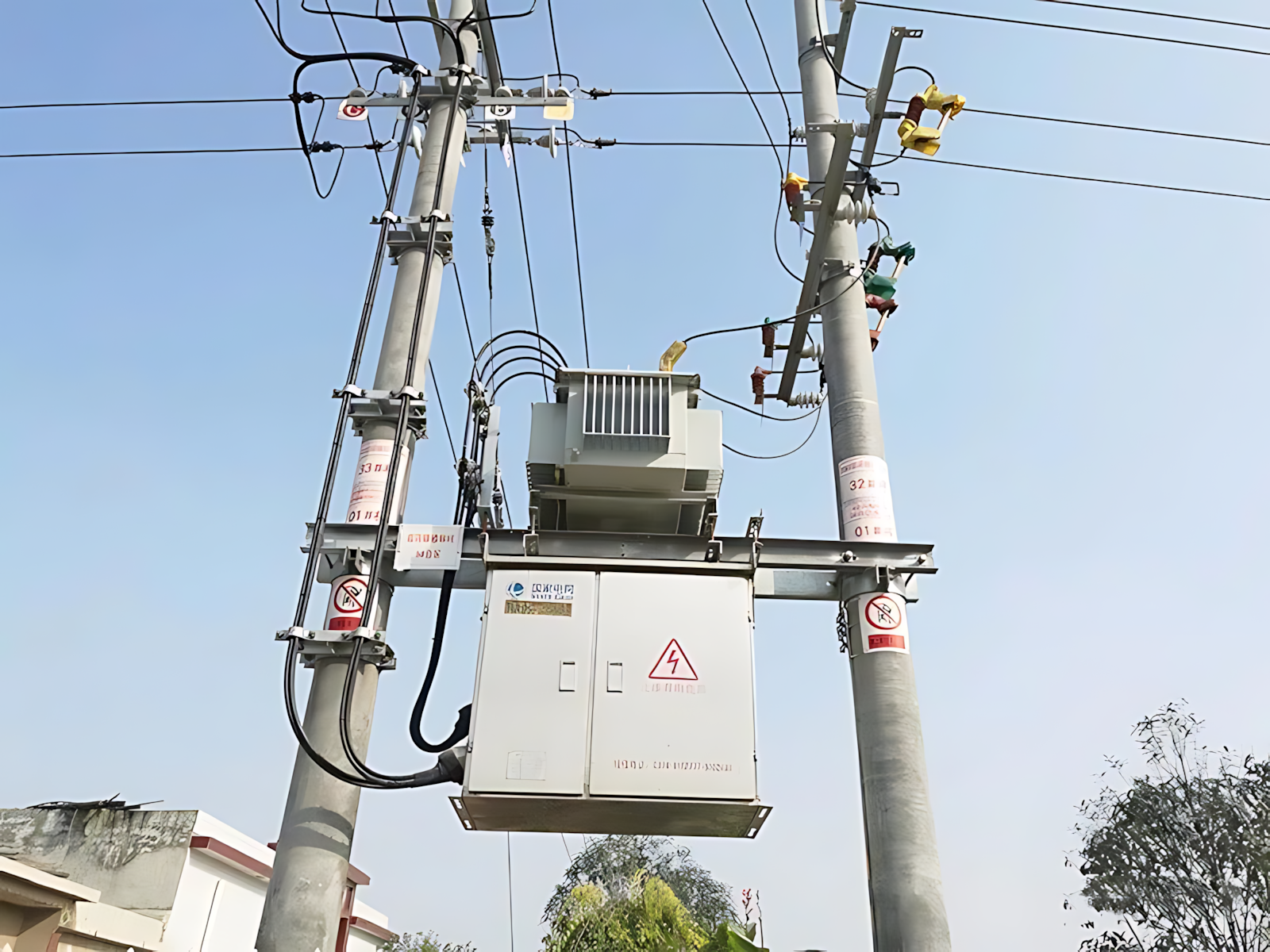

室表装置分为台墎式、杆塔式和落地式（含预装式）
。

1.1.2 台墩式

       台墩式是在变压器杆下面用砖石砌成0.5-1m的四方墩台，将变压器放在上面
。通常装置315KVA以上的变压器
。

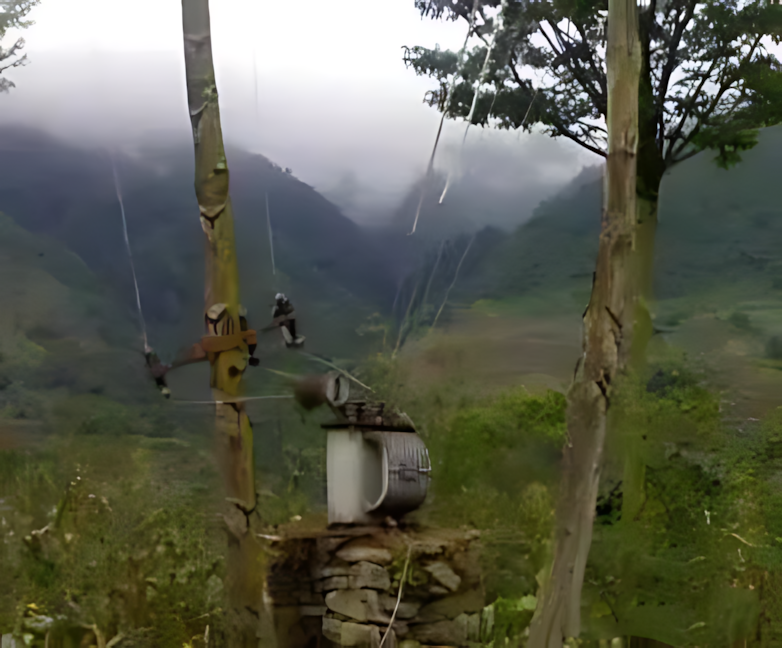

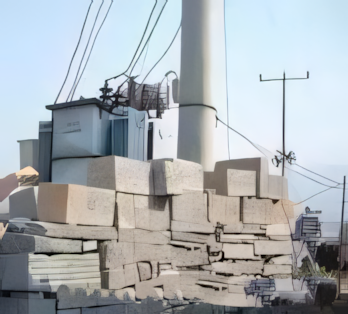

       让各人看看原来村落装置简易的台墩式变压器：

台墩式变压器装置该把稳：


（1）变压器周围应装设不低于1.8m的牢固的遮栏或砌围墙，门应加锁并由专人生活
。

（2）遮栏、围墙距变压器应有足够的安全操作距离
。

（3）应在电杆或围墙上悬挂“高压危险，不许攀登”等忠告牌，预防人、畜靠近
。

       台墩式装置的利益：造价低，便于守护检建
。弊端：占地较多，周围要装设遮栏，幼动物易爬到带电部门上去，易产生受表力粉碎变乱
。

 1.1.3 落地式

       落地式是指将变压器直接放在地面上，高压引下线、跌落式熔断器和避雷器等均在线路终端杆上
。

落地式变压器装置该把稳：


（1）变压器周围必须装设靠得住的遮栏，门要加锁并由专人生活
。

（2）遮栏表须挂“高压危险，不许攀登”等忠告牌
。

（3）因变压器的带电部门距地面很低，因而必须在堵截电源后方可进入遮栏内
。

1.2 电按按冷却方式分类

       凭据冷却方式分可分为油浸式和干式变压器
。

       油浸式变压器依附油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强婆淄循环等
。干式变压器依附空气对流进行天然冷却或增长风机冷却，多用于高层构筑、高速收费站点用电及部门照明、电子线路等幼容量变压器
。

1.2.1 油浸式变压器按表壳型式分为：


1) 非封关型油浸式变压器：重要有S8、S9、S10等系列产品，在工矿企业、农业和民用构筑中宽泛使用
。

2) 封关型油浸式变压器：重要有S9、S9-M、S10-M 等系列产品，多用于石油、化工行业中多油污、多化学物质的场所
。

3) 密封型油浸式变压器：重要有BS9、S9- 、S10- 、S11-MR、SH、SH12-M等系列产品，可做工矿企业、农业、民用构筑等各类场所配电之用
。

1.2.2干式变压器按绝缘介质分为：


1) 包封线圈式干式变压器：重要有SCB8、SC（B）9、SC（B）10、SCR-10 等系列产品，合用于高层构筑、贸易中心、机场、车站、地铁、医院、工厂等场所
。

2) 非包封线圈干式变压器：重要有SG10 等系列产品，合用于高层构筑、贸易中心、机场、车站、地铁、石油化工等场所
。

1.3 电调压方式分类

       凭据调压方式可分为有载调压和无载调压
。

       所谓无载调压和有载调压都是指的变压器分接开关调压方式
。区别在于无载调压开关不具备带负载转换档位的能力，调档时必须使变压器停电
。而有载分接开关则可带负荷切换档位
。

1.4 相数分类

       凭据相数分为单相变压器和三相变压器
。

       单相变压器单相变压器即一次绕组和二次绕组均为单相绕组的变压器
。单相变压器结构单一、体积幼、损耗低，重要是铁损幼，合适在负荷密度较幼的低压配电网中利用和推广
。

       三相变压器用于三相系统的升、降电压
。三相变压器，通常低级有三个绕组，其接法分为三角形和星形、延边三角形等，三个绕组上的电压相位互差120度，也就是常见的三相380伏接线方式，其铁芯传统的是三相三芯柱、三相五芯柱、渐开线形等大局
。

2. 工作道理

       变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫低级线圈，其余的绕组叫次级线圈
。它能够变换互换电压、电流和阻抗

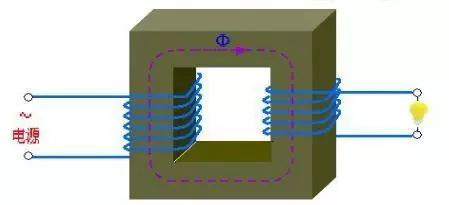

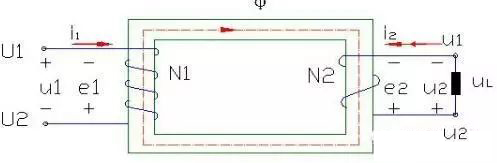

。最单一的铁心变压器由一个软磁资料做成的铁心及套在铁心上的两个匝数不等的线圈组成，如下图所示
。

       铁心的作用是加强两个线圈间的磁耦合
。为了削减铁内涡流和磁滞损耗，铁心由涂漆的硅冈飕叠压而成;两个线圈之间没有电的联系，线圈由绝缘铜线（或铝线）绕成
。一个线圈接互换电源称为低级线圈（或原线圈），另一个线圈接用电器称为次级线圈（或副线圈）
。现实的变压器是很复杂的，不成预防线存在铜损（线圈电阻发热）、铁损（铁心发热）和漏磁（经空气关合的磁感应线）等，为了简化会商这里只介绍梦想变压器
。梦想变压器成立的前提是：忽略漏磁通，忽略原、副线圈的电阻，忽略铁心的损耗，忽略空载电流（副线圈开路原线圈线圈中的电流）
。例如电力变压器在满载运行时（副线圈输出额定功率）即靠近梦想变压器情况
。

       变压器是利用电磁感应道理造成的静止用电器
。当变压器的原线圈接在互换电源上时，铁心中便产生交变磁通，交变磁通用φ暗示
。原、副线圈中的φ是一样的，φ也是简谐函数，表为φ=φmsinωt
。由法拉第电磁感应定律可知，原、副线圈中的感应电动势为e1=-N1dφ/dt、e2=-N2dφ/dt
。式中N1、N2为原、副线圈的匝数
。由图可知U1=-e1，U2=e2（原线圈物理量用下角标1暗示，副线圈物理量用下角标2暗示），其复有效值为U1=-E1=jN1ωΦ、U2=E2=-jN2ωΦ，令k=N1/N2，称变压器的变比
。由上式可得U1/ U2=-N1/N2=-k，即变压器原、副线圈电压有效值之比，蹬宗其匝数比并且原、副线圈电压的位相差为π
。

进而得出：


U1/U2=N1/N2

在空载电流能够忽略的情况下，有I1/ I2=-N2/N1，即原、副线圈电流有效值大幼与其匝数成反比，且相位差π
。

进而可得


I1/ I2=N2/N1

梦想变压器原、副线圈的功率相称P1=P2
。注明梦想变压器自身无功率损耗
。现实变压器总存在损耗，其效能为η=P2/P1
。电力变压器的效能很高，可达90%以上
。

3. 特点参数

额定容量


指变压器工作状态下的输出功率，用视在功率暗示
。用SN 暗示，单元为KVA或VA
。

额定电压


指单相或三相变压器出线端子之间施加的电压值
。用UN暗示，单元为KV或V
。一次额定电压用UN1 暗示，二次额定电压用UN2暗示
。

额定电流


指在额定容量和允许温升前提下，通过变压器一、二次绕组出线端子的电流，用IN暗示，单元KA或A
。一次绕组电流用IN1暗示，二次绕组电流用IUN21 暗示
。

额定频率


批变压器设计时所划定的运行频率
。用ƒN 暗示，单元赫兹（HZ）
。我国划定额定频率为50HZ
。

空载损耗


空载损耗也叫铁损，指当以额定频率的宝宝电压施加于一侧绕组的端子上，别一侧绕组出线开路时，变压器所汲取的有功功率，用P0暗示，单元为W或KW
�
？赵厮鸷闹匾�为铁芯中磁滞损耗和涡流损耗，其值大幼与铁芯材质、造作工艺亲昵有关，通常以为一台变压器的空载损耗不会随负荷大幼的变动而变动
。

空载电流


变压器次级开路时，低级仍有肯定的电流，这部门电流称为空载电流
�
？赵氐缌饔纱呕�电流（产生磁通）和铁损电流（由铁芯损耗引起）组成
。对于50Hz电源变压器而言，空载电流根基上蹬宗磁化电流
。用I0暗示
。通常用空载电流占额定电流的百分数暗示，即I0（%）=（I0/IN）×100%
。变压器容量越大，数值越幼
。

负载损耗


负载损耗也叫短路损耗、铜损，是指当带分接的绕组接在其主分接地位上并接入额定频率的电压，另一侧绕组的出线端子短路，流过绕组出线端子的电流为额定电流时，变压器所亏损的有功功率，用PK暗示
。单元为W或KW
。负载损耗的大幼取决于绕组的材质等，运行中的负载损耗大幼随负荷的变动而变动
。

变比


批变压器高压侧额定电压与低压侧额定电压之比，即UN1/UN2
。

绝缘电阻


暗示变压器各线圈之间、各线圈与铁芯之间的绝缘机能
。绝缘电阻的凹凸与所使用的绝缘资料的机能、温度凹凸和湿润程杜仔关.

阻抗电压（%）


把变压器的二次绕组短路,在一次绕组慢慢升高电压,当二次绕组的短路电流蹬宗额定值时,此时一次侧所施加的电压.通常以额定电压的百分数暗示.

相数


三相开头以S暗示，单相开头以D暗示
。

联结组标号


凭据变压器一、二次绕组的相位关系,把变压器绕组衔接成各类分歧的组合,称为绕组的联结组
。为了区别分歧的联结组,常选取时钟暗示法,即把高压侧线电压的相量作为时钟的长针,固定在12上,低压侧线电压的相量作为时钟的短针,看短针指在哪一个数字上,就作为该联结组的标号.如Dyn11暗示一次绕组是（三角形）联结，二次绕组是带有中心点的（星形）联结，组号为(11)点
。

4. 产品型号


4.1 产品类别代号


O-自耦变压器，通用电力变压器不标

H-电弧炉变压器

C-感应电炉变压器

Z-整流变压器

K-矿用变压器

Y-试验变压器

4.2 相数


D-单相变压器

S-三相变压器




4.3 冷却方式


F-风冷式

W-水冷式

注：油浸自冷式和空气自冷式不标注

4.4 油循环方式


N―天然循环

O―胁迫导向循环

P―胁迫循环

4.5 绕组数


S―三绕组

注：双绕组不标注

4.6 导线资料


L―铝绕组

注：铜绕组不标注



4.7 调压方式


Z―有载调压

注：无载调压不标注

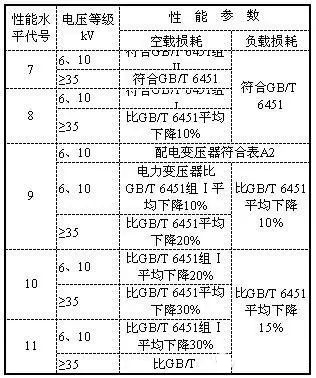

4.8 机能水平代号（设计序号）



4.9 特殊用处或特殊结构代号


Z――低噪声用；

L――电缆引出

X――现场组装式；

J――中性点为全绝缘；

CY――发电厂自用变压器

4.10 变压器的额定容量


变压器的额定容量，单元为KVA
。

4.11 变压器的额定电压


变压器的额定容量，单元为KV
。

5. 常用变压器

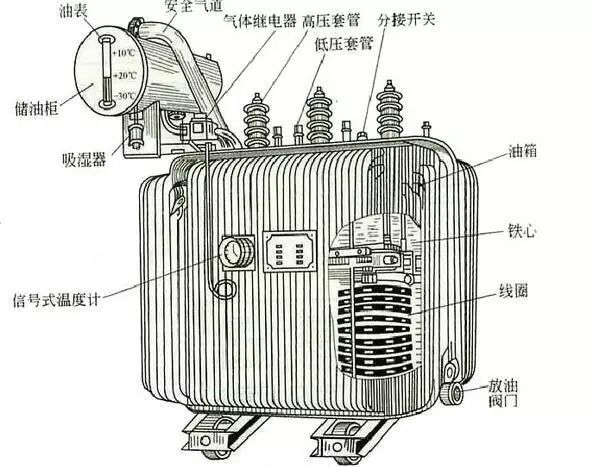

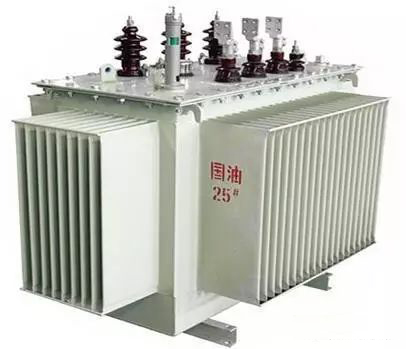

5.1 油浸式变压器

       配电变压器为工矿企业与民用构筑供配电系统中的沉要设备之一，它将10（6）kV或35kV网络电压降至用户使用的230/400V 母线电压
。此类产品合用于互换50（60）Hz，三相最大额定容量2500kVA（单相最大额定容量833kVA，通常不推荐使用单相变压器），可在户内（表）使用，容量在315kVA 及以下时可装置在杆上，环境温度不高于40℃，不低于-25℃，最高日均匀温度30℃，最高年均匀温度20℃，相对湿度不超过90%（环境温度25℃），海拔高度不超过1000m
。

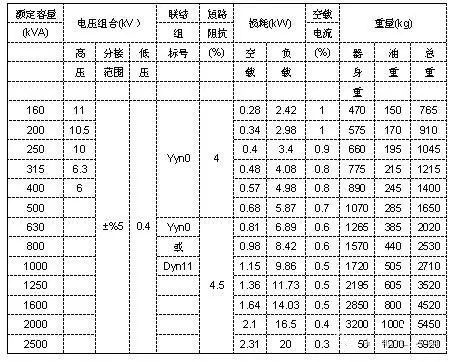

10kV级S11系列配电变压器技术参数：

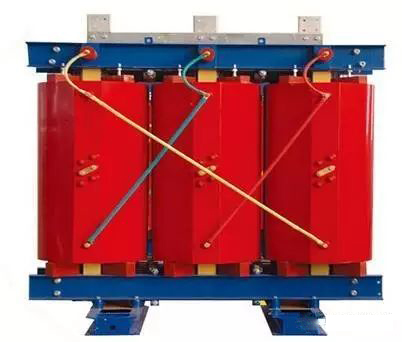

5.2 干式变压器

       干式变压器宽泛用于部门照明、高层构筑 、机场，船埠CNC机械设备等场所，单一的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器
。冷却方式分为天然空气冷却（AN）和胁迫空气冷却（AF）
。天然空冷时，变压器可在额定容量下持久陆续运行
。胁迫风冷时，变压器输出容量可提高50%
。合用于断续过负荷运行，或应急变乱过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长功夫陆续过负荷运行
。



10kV级SCB10系列配电变压器技术参数：

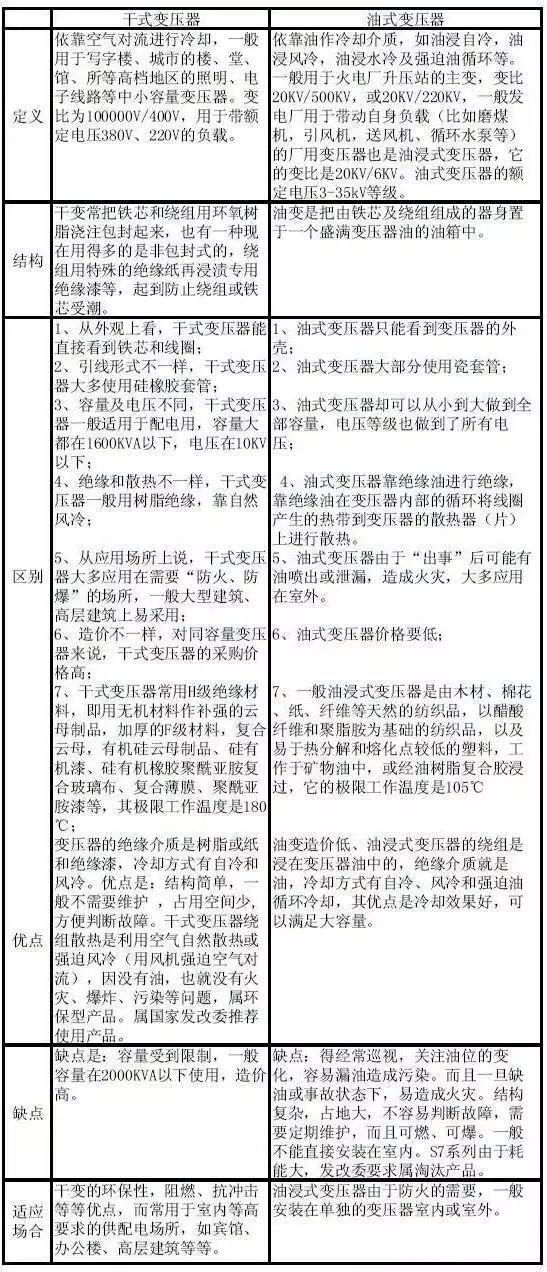

5.3 干式变压器与油式变压器比力

6.箱变（组合箱式变电站）


6.1概述

       箱式变电站，又叫预装式变电所或预装式变电站
。是一种高压开关设备、配电变压器和低压配电装置，按肯定接线规划排成一体的工厂预造户内、户表紧凑式配电设备，即将变压器降压、低压配电等职能有机地组合在一路，装置在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封关、可移动的钢结构箱，出格合用于城网建设与刷新，是继土建变电站之后崛起的一种崭新的变电站
。箱式变电站合用于矿山、工厂企业、油气田微风力发电站，它代替了原有的土建配电房，配电站，成为新型的成套变配电装置
。

       近年来，低压供电的负荷密度不休增大，对供电的靠得住性和质量也提出了很高的要求
。在这种情况下，若是以某一较大容量的变电所为中心，以低压向周围的用户供电，将耗费大量的有色金属，电能损耗很大，还不能保障供电质量
。反之，若是以高电压深刻负荷中心，在负荷中心建变电所，就能缩短低压供电半径，提高供电质量，节约有色金属，降低电能损耗
。在负荷中心最合适建设箱式变电所
。

       高压／低压预装箱式变电站(所)也称为箱式变电所或组合式变电所（组合箱式变电站）、成套变电站、可移动变电站，产生于二十世纪七十年代，国内已有若干厂家出产
。其机关大体上是一个箱式结构，设有高压开关幼室、变压器幼室及低压配出开关幼室三个部门，额定电压为10、35kV，可装置1600kVA及以下变压器
。其特点是：占地面积�
�；工厂化出产、速度快、质量好；施工速度快，仅需现场施工基础部门；表形美观，能与住宅幼区环境协调一致；适应性强，拥有互换性，便于尺度化、系列化；守护工作量幼，节约投资
。

       因而，箱式变电所无论国表、国内都受到器沉与欢迎，可得到普遍地利用，是极度有远景的电气设备，已被宽泛用于工厂、矿山、油田、港口、机场、车站、城市公共构筑、集中住宅区、机关单元、学堂、贸易大厅和地下设施等场所
。

       目前，国内各类分歧型号的组合式变电站种类好多，其中蕴含户表式、户内式、全封关型、半封关型，带走廊型、不带走廊型，组合式、固定式、装置式，干式变压器、油浸变压器，终端供电、环网供电等，可适应分歧用户的必要
。高压、变压器、低压三室的安插方式为目字形分列或品字形分隔规划
。高压室设备元件选用引进、国产或进口的环网柜、负荷开关加限流熔断器、真空断路器
。低压室由动力、照明、计量及无功赔偿柜组成
。透风散热设有电扇、温度自动节造器、防凝露节造器
。箱壳多数选取通常或热镀锌钢板、铝合金板，骨架用成型钢焊接或用螺栓衔接
。





6.2分类

       箱变型式可分为欧式、美式和一体化式
。欧式箱变是将变压器作为一个单独部件，集高压柜、变压器、低压柜三位一体，按肯定的接线规划组合在一个或几个箱体而组成紧凑型成套配电装置
。箱体有两种组成方式，即“目”字形安插和“品”字形安插
。“目”字形安插的凹凸压室较宽，便于实现环网或双电源接线的环网供电规划
。

       欧式箱变的高压室通常是由高压负荷开关、高压熔断器和避雷器等组成的，能够进行停送电操作并且有过负荷和短路�；�
。低压室由低压空气开关、电流互感器、电流表、电压表等组成的
。变压器通常选取 S9 或干式的等
。

       美式箱式组合变压器，其结构分为前后两部门，前部为接线柜，接线柜内蕴含凹凸压端子、高压负荷开关、插入式熔断器、高压分接开关操作手柄、油位表、油温计等；后部是油箱体及散热片，变压器绕组、铁心、高压负荷开关、插入式熔断器都在油箱体内
。箱体选取全密封结构
。一体化箱变为最近国内厂家研造，利用还不宽泛，为双层结构，高、低压室置于变压器室上面
。

        欧式、美式和一体化式箱变各有优弊端，欧式箱变的体积较大，凹凸压开关和变压器都设于一个大壳体内，散热前提差，需装机械排风装置
。美式箱变由于变压器冷却片直接对表散热，散热前提相对较好，但其造型较欧式差，其表观难与住宅幼区等绿化环境共同
。一体化箱变占地更少，优、弊端与美式箱变类似
。另表，美式、一体化式箱变现国内只能造作630kVA容量以下的，欧式箱变却可达1250kVA
。

通常箱式变电所型号分为三类


（1）高压开关设备型号；

（2）干式变压器柜型号；

（3）低压开关设备型号
。

 前三位字母符号的意思是：


Z-组合式；B-变电站；N(W)-户内(户表，可不加)；X-箱式；Y-移动式
。

6.3根基结构

       箱式变电站结构与各类接线设备所需空间有关
�；吠�、终端供电线路规划，设计有封关、半封关两大类,凹凸设备室分为带操作走廊和不带操作走廊式结构，可满足六种负荷开关、真空开关等肆意组合的必要
。高压室、变压器室、低压室为一字形分列，凭据运输的要求设计有整体式和分单元拆装式两种
。

       箱体选取钢板夹层(可填充石棉)和复合板两种，顶盖喷涂彩砂乳胶
。箱体拥有防雨机能
。为监督、检建、更换设备必要设计通用门，即可双扇开启也可单扇开启，变压器室设有两侧开门的结构
。变压器幼室有供变压器移动用的轨路(表壳显著处设置铭牌和危险标志)
。

       变电站的凹凸压侧均应装门，且有足够的尺寸，门向表拉，门上有把手、锁、暗闩，门的开启角度不幼于90°，门的开启有相应的连锁
。高压侧满足“五防”的要求
。不带电情况，门开启后有靠得住的接地装置，在无电压信号批示时，方能对带电部门进行检建
。凹凸压侧门打开后，有照明装置，确保操作检建的安全
。

       表壳有透风孔和隔热措施，必要时可选取散热措施，预防内部温度过高
。凹凸压开关设备幼室内的空气温杜爪不致引起各元件的温度超过相应尺度的要求
。同时还采取措施保障温度急剧变动时，内部无结露景象产生
。当有透风口时，应有滤尘装置
。

       箱式变电所的进出线方式可为下列 4 种之一：架空线进出、电缆进出、架空线进电缆出、电缆进架空线出
。

       箱式变电所高压受电设备选取高压负荷开关串接熔断器的规划，这种规划目前在国表城网配电领域里得到了宽泛的利用，出格是作为箱式变电所高压受电�；す婊�尤为合适
。这重要是由于：


(1)这种�；す婊�根基能满足大无数箱式变电所使用场所的负荷情况，既能节造、分断正常负荷电流，又能接受和�；ざ搪饭收�
。

(2)由于体积幼，易于在有限的空间内实现高压环网规划，从而更好地凸起箱式站体积幼的特点
。

(3)线路单一，维建保养工作量幼，出格适合箱式变电所无人值班的现实使用情况

(4)成本大大降低
。断路器成本通常为一样额定参数负荷开关的2～3倍，选取高压负荷开关串接熔断器包办断路器凸起了箱式站的自身特点，增长了与土建变电所的竞争能力
。

       目前国内险些所有的出产厂，都在使用这种高压�；す婊�，它是箱式变电所高压受电设备的发展方向
。

       箱式变电所10kv配电装置常用负荷开关加熔断器和环网供电装置，从邻近架空线衔接到变压器高压端
。进线方式可选取电缆线或架空绝缘线
。作为公用箱式变电所时，箱式变电所的低压出线视变压器容量而定，通常不超过4回，最多不超过6回，也能够一回总出线，到邻近的配电室再进行分支供电
。作为独立用户用箱式变电所时，能够选取一回路供电
。

       干箱式变电所的过电压�；�，目前大无数箱式变电所内都装有避雷器，作为站内变压器和其他高压受电设备的过电压�；�
。

       国内箱式变电所变压器低压侧主开关大体选取DZl0、DWl0、DWl5型3种自动开关，低压侧支路上选取的电器，大体有BM、BT系列熔断器和DZ、DW系列自动开关
。在箱式变电所变压器容量为200～630kVA时，选取DWl0或DWl5作为低压主开关
。当容量超过800kVA时，应尽量选用DWl5开关
。

6.4常用箱式变压器介绍

       美式箱式变是将变压器、负荷开关、�；び萌鄱掀鞯壬璞竿骋簧杓�，变压器的绕组和铁芯、高压负荷开关及�；び萌鄱掀鞫荚谕骋怀涑庥偷南涮迥�，没有相对独立的凹凸压开关柜
。箱体为全密封结构，选取荫蔽式高强度螺栓及硅胶来密封箱盖；而低压室另表独立设置于油箱表
。美式箱式变分为前、后两个部门，前面为高、低压操作距离，操作距离内蕴含有凹凸压套管、负荷开关、无载调压分接开关、插入式熔断器、压力开释阀、温度计、油位计、注油孔、放油阀等；后部为箱体及散热片
。

       欧式箱式变(预装式变电站)是将高压开关设备、配电变压器和低压配电装置搁置在三个分歧的隔室内，通过电缆或母线来实现电气衔接的设备
。凹凸压开关柜相对独立紧凑组归并与变压器预装在能够吊装运输的箱体内，变压器室、高压室及低压室都装有独立的门，因而其体积比美式箱式变较大
。

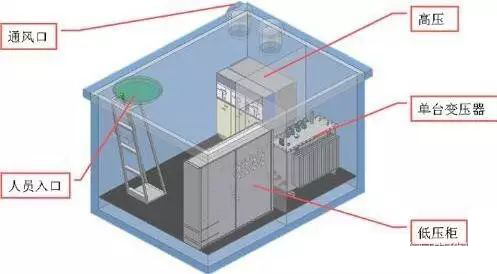

       地埋式变压器是一种将变压器、高压负荷开关和�；と鄱掀鞯茸爸迷谟拖渲�中的紧凑形组合式配电设施，装置时置于地坑之中
。它拥有不占用空间、能够在一按功夫内浸没在水中运杏注免守护等特点，有利于节约城市配电设施占地面积，因而在城网刷新和建设中有宽泛的利用远景
。
