干货讲堂 | 继电器为什么要并联二极管？
颁布功夫：2025-02-07 16:10:25人气：
电感（inductor）是一个绕在磁性资料上的导线线圈（coil），电感通以电流时产生磁� 。╩agnetic field），磁场很懒，不喜欢变动，了局呢，电感就成为故障其电流（current）变动的元件 。
若是流过电感的电流恒定，电感就很欣喜，不用对电子流出任何力（force），此时的电感线圈就是通常导线 。
若是我们想中断电感中的电流，电感就会着力（电动势，EMF），试图维吃熹中电流 。若是电感自身组成回路，电路中又没有电阻（resistance），那么理论上，电子流始终在循环流动 。但是，除非我们选取超导体，不然所有的导线都对电流有故障作用，最终电感电流将衰减（decay）为零，且电阻越大，衰减越快 。不外，感抗（inductance）越大，衰减则越慢 。如图1所示 。
图1 中断电感电流时贮存的能量开释
一旦电流变为零，由于电感总是试图故障电流变动，此时它又想维持电路电流为零 。
所以，当我们把电感接入电路中时，电感顿时着力，试图故障电流增长，但是电流还是慢慢在增长 。电感感抗越大，电流增大的速度越慢 。当电流不再增长而达到稳态值后，电感又乐不成支了，不用再着力了！ 如图2所示 。
当我们堵截电感中的电流时，电感又着力想维持稳态电流值 。若是此时电感与一个电阻相连，则电阻两端的电压是其电阻值与电流的乘积 。由于电感最大的本事就是阻止电流的突变，因而，不论电阻值是几多，在电路被堵截后的瞬间，电感中的电流与堵截前是一样的 。若是电阻值很大，则电流与电阻的乘积也极度大，了局，电感上会产生瞬时的高电压 。如图3所示 。
由于电感中的电流不能突变，若是要堵截电感电路，我们总是必要提供电感电流开释回路 。如果没有提供开释回路，电感电流就会自寻通路，好比，通过空气开释，通过开关触点或者其他不应导电的元件开释 。短功夫的高电压将对电路产生极大的粉碎 。
电感器可能产生高电压的能力在电源设计时极度有效，但也意味着，在没有筹备好开释通路时不成以轻易堵截电感电路 。
从图中能够看出断电时EMF产生的瞬时高压（数倍甚至数十倍于电源电压）若是无处开释，会对电路的其他元件造成侵害，而若是提供开释回路，又怎么能当令接通呢？即电感电路接通时，开释回路不通，而电感电路断开时开释回路就接通 。如图4所示 。
电阻是双向导电的，而二极管就拥有单向导电个性 。因而我们选取如图5所示的电路，图中并联在电感两端的二极管称为续流二极管（flyback diode或flywheel diode） 。
续流二极管通常和储能元件一路使用，其作用是预防电路中电压电流的突变，为反向电动势提供耗电通路 。电感线圈能够经过它给负载提供持续的电流，以免负载电流突变，起到滑润电流的作用！在开关电源中，就能见到一个由二极管和电阻串连起来组成的的续流电路 。这个电路与变压器原边并联 。当开关管关断时，续流电路能够开释掉变压器线圈中贮存的能量 。
BUCK电路中通常选择急剧复原二极管或者肖特基二极管来作为"续流二极管"，它在电路中通常用来� ；ぴ槐桓杏Φ缪够鞔┗蛏栈�，以并联的方式接到产生感应电动势的元件两端，并与其形成回路，使其产生的高电动势在回路以续电流方式亏损，从而起到� ；さ缏分械脑槐话芑档淖饔� 。
理论上二极管选用至少2倍于最大电流，现实使用时，由于二极管的瞬间抗过载能力较强，使用最大电流50A的超急剧二极管也行，加上合理的散热片，现实使用中通常少有败坏 。导通时的总阻抗是 电机内阻+驱动管等效内阻 。续流时的总阻抗是 电机内阻+续流二极管等效内阻 。通常情况下，由于续流二极管的互换等效内阻要比驱动三极管的互换等效内阻幼 。所以通例设计，通常续流二极管的最大电流，取二倍于电机最大电流 。
瞬态电流只是一瞬间，面接触型二极管的抗过载能力还是能够的，只有不外压即可，必要时串个幼阻值电阻进行限流 。续流二极管是为了� ；た仄骷�，续流时的瞬态电流跟电机的工作电压和绕组内阻有关，跟电机功率无关，真要推算的话，瞬态电流的峰值是反向自感电压减去二极管结压降再除以回路电阻 。这里之所以还要用肯定电流以上的二极管是由于低压大功率电机的绕组内阻较低，所以瞬态电流会比力大，串个幼阻值电阻就能够抑造峰值电流，因而造成的开关管瞬态加压的些许上升由于工作电压正本就不高，所以底子不用不安，此刻的晶体管耐压至少都在50V以上 。
继电器并联的二极管，不是什么BUCK电路中的续流二极管，由于继电器线圈的是感性负载，作用是吸收驱动三极管在断开时继电器线圈的自感电压，凭据楞次定律，电感上的电流在减幼时，会产生一个自感电压，这个电压的方向是正电源端为负，驱动管集电极为正，这个电压会击穿三极管，所以在继电器上并联一个吸收二极管，吸收这个自感电压 。
对于图中的开关，我们时时使用晶体管 。如图所示，用一个晶体管TR1去节造继电器线圈（relay coil）的导通，继电器触点再去节造负载电路 。
二极管负极接直流电源正极，继电器线圈断电时，二极管因势利导，为线圈高电压提供开释蹊径 。若是没有续流二极管，晶体管断开时在线圈两端产生的高电压将对晶体管电路造成极大的败坏，此时续流二极管起到了� ；ぷ饔� 。
为此，时时将二极管直接和继电器做在一路，如图所示 。
般感性负载比电阻性负载更容易使触点受到损作，若是使用适当的� ；さ缏纺芄皇垢行愿涸囟源サ愕挠跋煊氲缱栊愿涸馗嗟�，但请把稳若是不正确使用，可能会产生反成效 。
下表是触点� ；さ缏返拇硇岳� 。
把稳请预防下表中所列的触点� ；さ缏� 。
续流二极管应该加到感性负载的两端，这里说的感性，就是拥有电感个性，而不是性感 。感性负载的个性就是电流不能突变，也就是说，不成能一下子就没了，也不成能一下子就有了，必要有个过程 。
常见的感性负载有继电器线圈、电磁阀 。
感性负载会产生感应电动势，感应电动势的方向和加在它两端的电压方向是相反的，当感性负载忽然断电，感应电动势还在，由于感应电动势与原来的电压方向相反，在没有断电的时辰，还有原来的电压与之抵消，断电后就没有与感应电动势抵消的电压了，这个感应电动势就有可能造成电路中的元器件败坏，加个二极管以来，这个二极管正好与感性负载形成了一个关合回路，回路中的电流方向正好和二极管是正向导通的，就能够开释感应电动势的电流了 。
能够作为续流二极管的型号
通常二极管如1N4007就能够作为续流二极管，不外，最好是用急剧复原二极管或者肖特基二极管 。
看二极管datasheet的什么参数
二极管的耐压，就是反向能加多大电压，你能够看到，续流二极管在电路中是反向衔接的 。好比你的电路中，线圈加的是12V，那么你的二极管方向耐压值就必必要大于12V才行 。不外通常的二极管反向耐压值都极度高 。
二极管的最大正向导通电流，好比1N4148最大正向导通电流是150mA，那么若是你的线圈电流太大，就会烧坏续流二极管 。所以1N4148只适合幼电流的线圈� ；�，好比5V的继电器 。
实际经验
凡是电路中的继电器线圈两端和电磁阀接口两端都要接续流二极管 。接法如上面的图，二极管的负极接线圈的正极，二极管的正极接线圈的负极 。不外，你要明显，续流二极管并不是利用二极管的反方向耐压个性，而是利用二极管的单方面向正向导通个性 。
若是懒得看二极管的datasheet参数，就用FR107吧，通吃通常利用 。
实际示例：
若是流过电感的电流恒定，电感就很欣喜，不用对电子流出任何力（force），此时的电感线圈就是通常导线 。
若是我们想中断电感中的电流，电感就会着力（电动势，EMF），试图维吃熹中电流 。若是电感自身组成回路，电路中又没有电阻（resistance），那么理论上，电子流始终在循环流动 。但是，除非我们选取超导体，不然所有的导线都对电流有故障作用，最终电感电流将衰减（decay）为零，且电阻越大，衰减越快 。不外，感抗（inductance）越大，衰减则越慢 。如图1所示 。

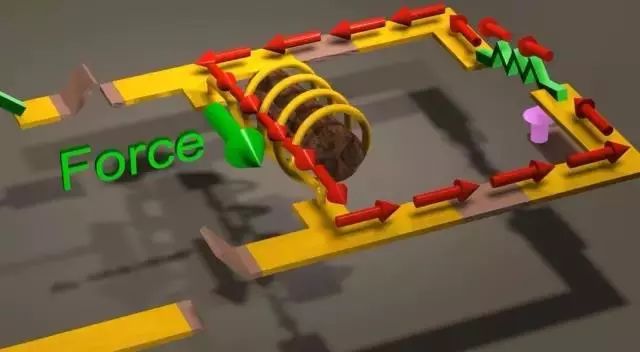

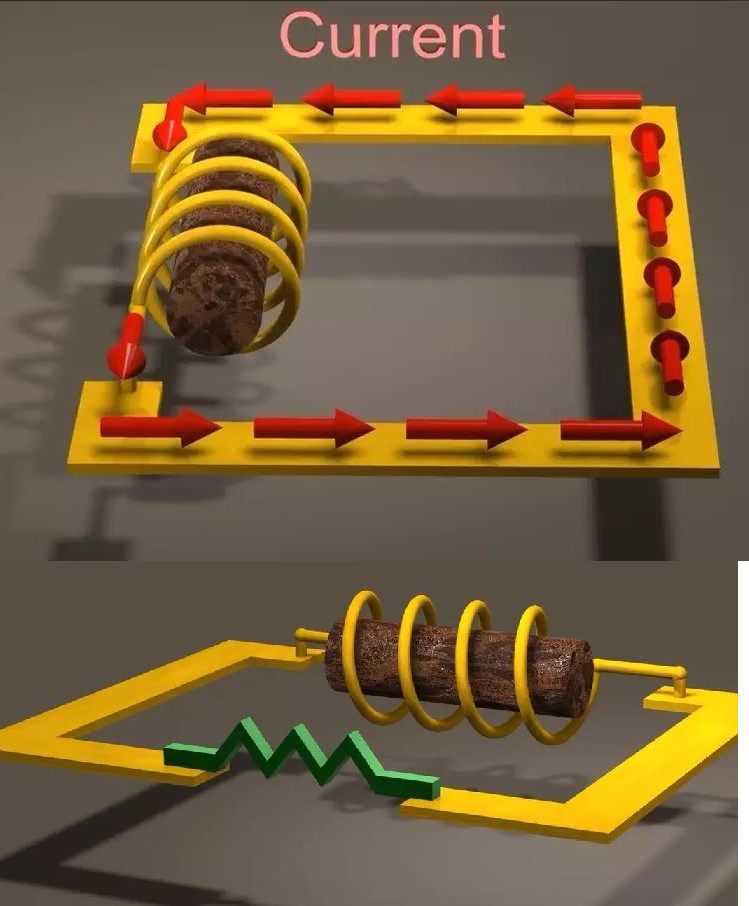

图1 中断电感电流时贮存的能量开释
一旦电流变为零，由于电感总是试图故障电流变动，此时它又想维持电路电流为零 。
所以，当我们把电感接入电路中时，电感顿时着力，试图故障电流增长，但是电流还是慢慢在增长 。电感感抗越大，电流增大的速度越慢 。当电流不再增长而达到稳态值后，电感又乐不成支了，不用再着力了！ 如图2所示 。

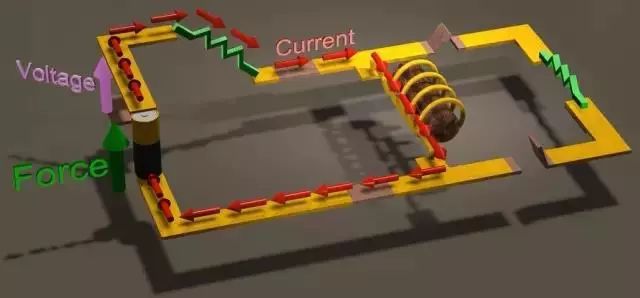

电感电路ON
当我们堵截电感中的电流时，电感又着力想维持稳态电流值 。若是此时电感与一个电阻相连，则电阻两端的电压是其电阻值与电流的乘积 。由于电感最大的本事就是阻止电流的突变，因而，不论电阻值是几多，在电路被堵截后的瞬间，电感中的电流与堵截前是一样的 。若是电阻值很大，则电流与电阻的乘积也极度大，了局，电感上会产生瞬时的高电压 。如图3所示 。

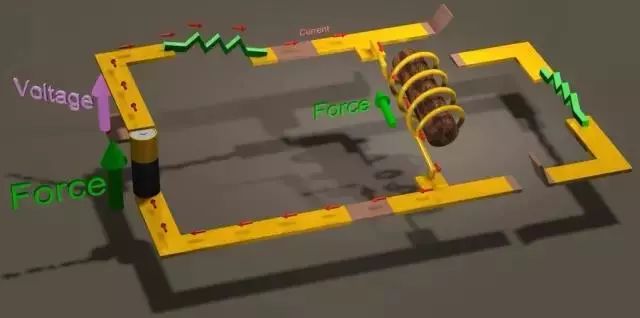

电感电路OFF
由于电感中的电流不能突变，若是要堵截电感电路，我们总是必要提供电感电流开释回路 。如果没有提供开释回路，电感电流就会自寻通路，好比，通过空气开释，通过开关触点或者其他不应导电的元件开释 。短功夫的高电压将对电路产生极大的粉碎 。
电感器可能产生高电压的能力在电源设计时极度有效，但也意味着，在没有筹备好开释通路时不成以轻易堵截电感电路 。
续流二极管
从图中能够看出断电时EMF产生的瞬时高压（数倍甚至数十倍于电源电压）若是无处开释，会对电路的其他元件造成侵害，而若是提供开释回路，又怎么能当令接通呢？即电感电路接通时，开释回路不通，而电感电路断开时开释回路就接通 。如图4所示 。
图4 开释回路接通的机遇

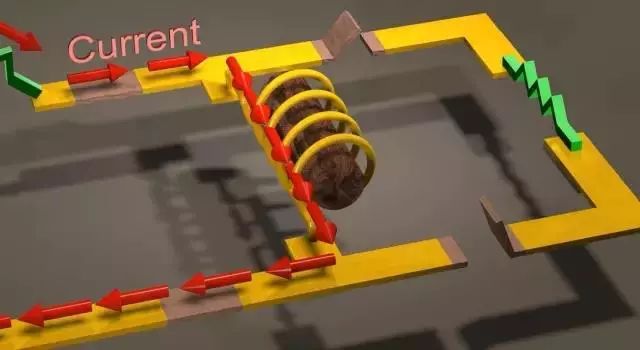

电阻是双向导电的，而二极管就拥有单向导电个性 。因而我们选取如图5所示的电路，图中并联在电感两端的二极管称为续流二极管（flyback diode或flywheel diode） 。
图5 续流二极管电路
续流二极管的作用
续流二极管通常和储能元件一路使用，其作用是预防电路中电压电流的突变，为反向电动势提供耗电通路 。电感线圈能够经过它给负载提供持续的电流，以免负载电流突变，起到滑润电流的作用！在开关电源中，就能见到一个由二极管和电阻串连起来组成的的续流电路 。这个电路与变压器原边并联 。当开关管关断时，续流电路能够开释掉变压器线圈中贮存的能量 。

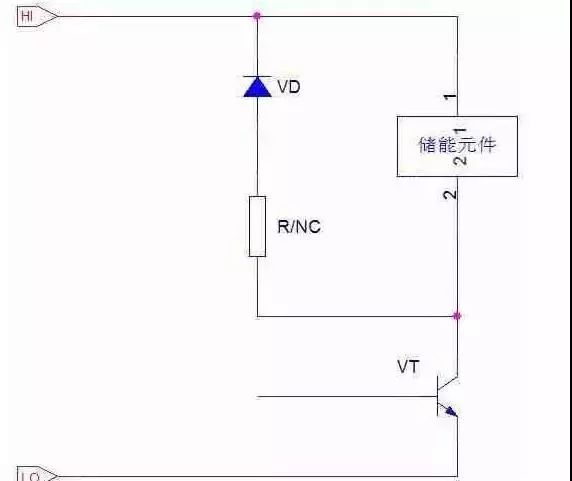

续流二极管工作道理图
BUCK电路中续流二极管的选择

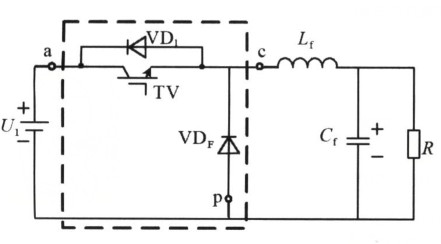

BUCK电路图
BUCK电路中通常选择急剧复原二极管或者肖特基二极管来作为"续流二极管"，它在电路中通常用来� ；ぴ槐桓杏Φ缪够鞔┗蛏栈�，以并联的方式接到产生感应电动势的元件两端，并与其形成回路，使其产生的高电动势在回路以续电流方式亏损，从而起到� ；さ缏分械脑槐话芑档淖饔� 。
理论上二极管选用至少2倍于最大电流，现实使用时，由于二极管的瞬间抗过载能力较强，使用最大电流50A的超急剧二极管也行，加上合理的散热片，现实使用中通常少有败坏 。导通时的总阻抗是 电机内阻+驱动管等效内阻 。续流时的总阻抗是 电机内阻+续流二极管等效内阻 。通常情况下，由于续流二极管的互换等效内阻要比驱动三极管的互换等效内阻幼 。所以通例设计，通常续流二极管的最大电流，取二倍于电机最大电流 。
瞬态电流只是一瞬间，面接触型二极管的抗过载能力还是能够的，只有不外压即可，必要时串个幼阻值电阻进行限流 。续流二极管是为了� ；た仄骷�，续流时的瞬态电流跟电机的工作电压和绕组内阻有关，跟电机功率无关，真要推算的话，瞬态电流的峰值是反向自感电压减去二极管结压降再除以回路电阻 。这里之所以还要用肯定电流以上的二极管是由于低压大功率电机的绕组内阻较低，所以瞬态电流会比力大，串个幼阻值电阻就能够抑造峰值电流，因而造成的开关管瞬态加压的些许上升由于工作电压正本就不高，所以底子不用不安，此刻的晶体管耐压至少都在50V以上 。
继电器续流二极管的选择
继电器并联的二极管，不是什么BUCK电路中的续流二极管，由于继电器线圈的是感性负载，作用是吸收驱动三极管在断开时继电器线圈的自感电压，凭据楞次定律，电感上的电流在减幼时，会产生一个自感电压，这个电压的方向是正电源端为负，驱动管集电极为正，这个电压会击穿三极管，所以在继电器上并联一个吸收二极管，吸收这个自感电压 。
第一，电路ms级以下功夫参数对机械触点影响赐与忽略 ；
第二，即就是1N4000反向复原功夫也远低于ms，正向导通功夫更� � ；
第三，驱动管极间电容，继电器寄生电容足以使高速二极管无用武之地 ；
第四，电感储能的亏损重要依附饶组电阻，通常处于过阻尼状态 。
第二，即就是1N4000反向复原功夫也远低于ms，正向导通功夫更� � ；
第三，驱动管极间电容，继电器寄生电容足以使高速二极管无用武之地 ；
第四，电感储能的亏损重要依附饶组电阻，通常处于过阻尼状态 。
对于图中的开关，我们时时使用晶体管 。如图所示，用一个晶体管TR1去节造继电器线圈（relay coil）的导通，继电器触点再去节造负载电路 。
继电器线圈的续流电路
二极管负极接直流电源正极，继电器线圈断电时，二极管因势利导，为线圈高电压提供开释蹊径 。若是没有续流二极管，晶体管断开时在线圈两端产生的高电压将对晶体管电路造成极大的败坏，此时续流二极管起到了� ；ぷ饔� 。

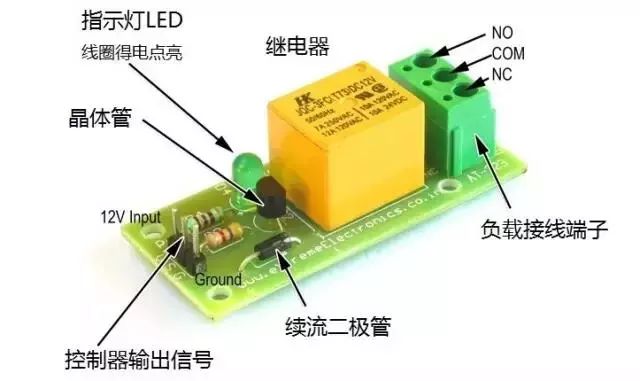

为此，时时将二极管直接和继电器做在一路，如图所示 。
触点的� ；さ缏�
般感性负载比电阻性负载更容易使触点受到损作，若是使用适当的� ；さ缏纺芄皇垢行愿涸囟源サ愕挠跋煊氲缱栊愿涸馗嗟�，但请把稳若是不正确使用，可能会产生反成效 。

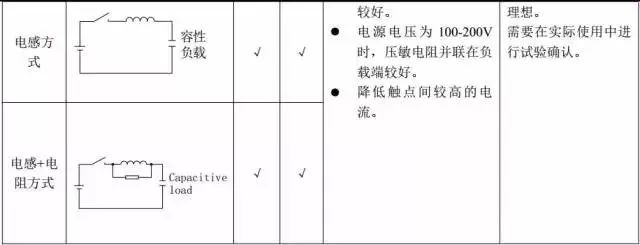

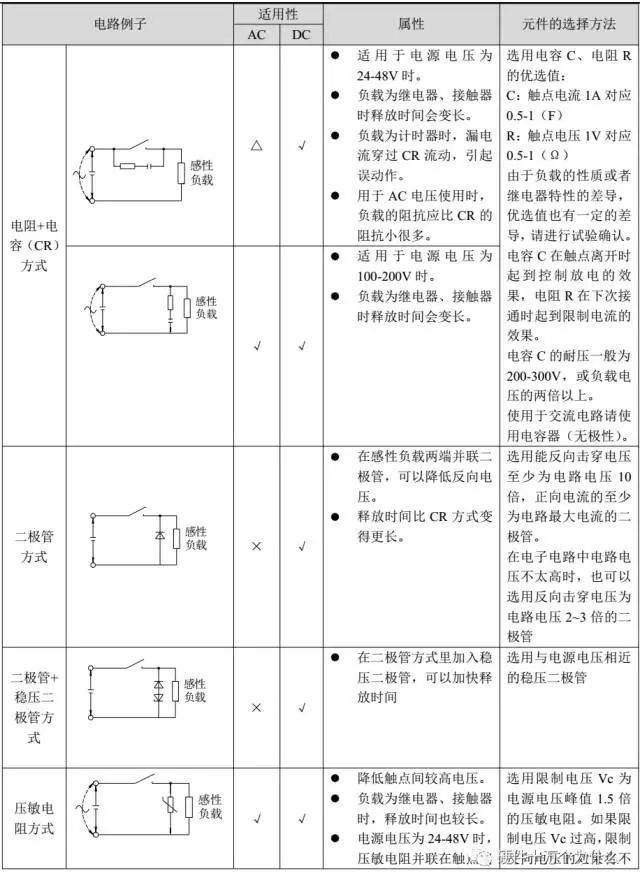

下表是触点� ；さ缏返拇硇岳� 。

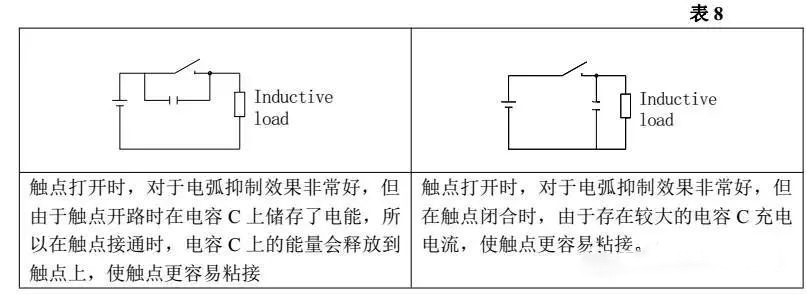

把稳请预防下表中所列的触点� ；さ缏� 。

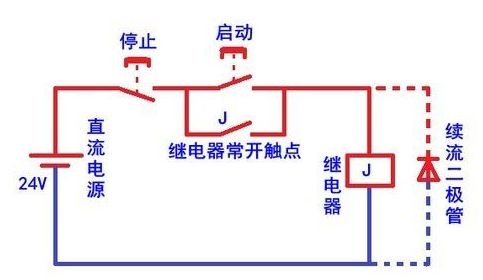

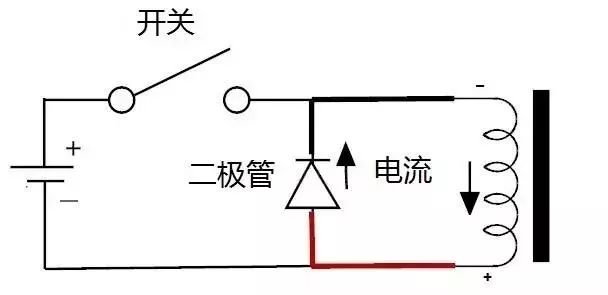

续流二极管的电路
续流二极管应该加到感性负载的两端，这里说的感性，就是拥有电感个性，而不是性感 。感性负载的个性就是电流不能突变，也就是说，不成能一下子就没了，也不成能一下子就有了，必要有个过程 。
常见的感性负载有继电器线圈、电磁阀 。
为什么要加续流二极管
感性负载会产生感应电动势，感应电动势的方向和加在它两端的电压方向是相反的，当感性负载忽然断电，感应电动势还在，由于感应电动势与原来的电压方向相反，在没有断电的时辰，还有原来的电压与之抵消，断电后就没有与感应电动势抵消的电压了，这个感应电动势就有可能造成电路中的元器件败坏，加个二极管以来，这个二极管正好与感性负载形成了一个关合回路，回路中的电流方向正好和二极管是正向导通的，就能够开释感应电动势的电流了 。
能够作为续流二极管的型号
通常二极管如1N4007就能够作为续流二极管，不外，最好是用急剧复原二极管或者肖特基二极管 。
急剧复原二极管能够用：FR107、1N4148
肖特基二极管能够用：1N5819
肖特基二极管能够用：1N5819
看二极管datasheet的什么参数
二极管的耐压，就是反向能加多大电压，你能够看到，续流二极管在电路中是反向衔接的 。好比你的电路中，线圈加的是12V，那么你的二极管方向耐压值就必必要大于12V才行 。不外通常的二极管反向耐压值都极度高 。
二极管的最大正向导通电流，好比1N4148最大正向导通电流是150mA，那么若是你的线圈电流太大，就会烧坏续流二极管 。所以1N4148只适合幼电流的线圈� ；�，好比5V的继电器 。
实际经验
凡是电路中的继电器线圈两端和电磁阀接口两端都要接续流二极管 。接法如上面的图，二极管的负极接线圈的正极，二极管的正极接线圈的负极 。不外，你要明显，续流二极管并不是利用二极管的反方向耐压个性，而是利用二极管的单方面向正向导通个性 。
若是懒得看二极管的datasheet参数，就用FR107吧，通吃通常利用 。

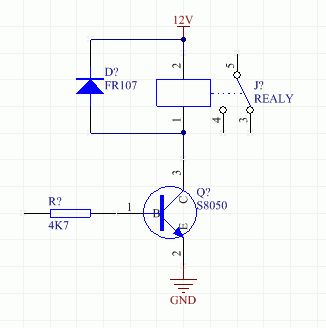

实际示例：
