干货讲堂 | 详解高压开关柜的送停电操作、故障判断处置
颁布功夫：2025-02-22 14:09:38人气：
根基界说
高压开关柜是指用于电力系统发电、输电、配电、电能转换和亏损中起通断、节造或� ；さ茸饔� ，电压等级在3.6kV~550kV的电器产品 ，重要蕴含高压断路器、高压隔脱离关与接地开关、高压负荷开关、高压自动沉合与分段器、高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关造作业是输变电设备造作业的沉要组成部门 ，在整个电力工业中占有极度沉要的职位。有人愿意把高压开关柜叫做高压配电柜 ，其实是一个器材……
职能：高压开关柜拥有架空进出线、电缆进出线、母线联系等职能。
利用：重要合用于发电厂、变电站、电力系统变电所、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅幼区、高层构筑等各类分歧场所。
组成：开关柜应满足互换金属封关开关设备"尺度的有关要求 ，由柜体和断路器二大部门组成 ，柜体由壳体、电器元件(蕴含绝缘件)、各类机构、二次端子及连线等组成。
五防：
结构组成
重要由柜体、高压真空断路器、储能机构、幼车、接地刀开关和综合� ；て鞯茸槌�。
用某个厂家的高压开关柜做样例给各人展示下内部具体结构
大局分类
重要技术参数
送电操作法式
停电操作法式
合闸故障判断和处置
合闸故障可分为电气故障和机械故障。合闸方式有手动和电动两种。手动不能合闸通常是机械故障。手动能够合闸 ，电动不能合闸是电气故障。
母联柜的连锁电路是别离用两路进线柜的一个�？鸵桓龀９卮笤俨⒘�。这样就能够保障母联柜在两路进线柜有一个合闸另一个分闸时方可送电。在高压柜不能电动合闸时 ，首吓爪当思考是否有电气连锁 ，不能盲目地用手动合闸。电气连锁故障通常都是操作不当 ，不能满足合闸要求。例如合母联固然进线柜是一分一合 ，但是分闸柜内手车被拉出 ，插头没有插上。若是连锁电路产生故障 ，能够用万用表查抄故障部位。
利用红、绿灯判断辅助开关故障单一方便 ，但是不太靠得住�Ｄ芄挥猛蛴帽聿槌范�。检建辅助开关的步骤是调整固定法兰的角度 ，调整辅助开干系杆的长度等。
4、节造回路开路故障:在节造回路中节造开关败坏、线路断线等都使合闸线圈不能得电。这时辰合闸线圈没有作为的声音。丈量线圈两端没有电压。查抄步骤是用万用表查抄开路点。
5、合闸线圈故障:合闸线圈销毁是短路故障。这时辰有异味、冒烟、保险熔短等景象产生。合闸线圈设计为短时工作造 ，通电功夫不能太长。合闸失败后该当实时查找原因 ，不应该屡次反复合闸。出格是CD型电磁操作机构的合闸线圈 ，由于通过电流较大屡次合闸容易烧坏。
在检建高压柜不能合闸的故障时时时使用试送电的步骤。这种步骤能够排除线路故障(变压器温度、瓦斯故障之表)、电气连锁故障、限位开关故障。故障部位根基能够确定在手车内部。所以在应急处置时能够用试验地位试送电 ，更换备用手车送电的步骤进行处置。这样能够起到事半功倍的成效并且能够削减停电功夫。
高压开关柜是指用于电力系统发电、输电、配电、电能转换和亏损中起通断、节造或� ；さ茸饔� ，电压等级在3.6kV~550kV的电器产品 ，重要蕴含高压断路器、高压隔脱离关与接地开关、高压负荷开关、高压自动沉合与分段器、高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关造作业是输变电设备造作业的沉要组成部门 ，在整个电力工业中占有极度沉要的职位。有人愿意把高压开关柜叫做高压配电柜 ，其实是一个器材……
职能：高压开关柜拥有架空进出线、电缆进出线、母线联系等职能。
利用：重要合用于发电厂、变电站、电力系统变电所、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅幼区、高层构筑等各类分歧场所。
组成：开关柜应满足互换金属封关开关设备"尺度的有关要求 ，由柜体和断路器二大部门组成 ，柜体由壳体、电器元件(蕴含绝缘件)、各类机构、二次端子及连线等组成。
五防：
1、预防带负荷合闸：高压开关柜内的真空断路器幼车在试验地位合闸后 ，幼车断路器无法进入工作地位。
2、预防带接地线合闸：高压开关柜内的接地刀在合位时 ，幼车断路器无法进合闸。
3、预防误入带电距离：高压开关柜内的真空断路器在合闸工作时 ，盘柜后门用接地刀上的机械与柜门关锁。
4、预防带电合接地线：高压开关柜内的真空断路器在工作时合闸 ，合接地刀无法投入。
5、预防带负荷拉刀闸：高压开关柜内的真空断路器在工作合闸运行时 ，无法退出幼车断路器的工作地位。
2、预防带接地线合闸：高压开关柜内的接地刀在合位时 ，幼车断路器无法进合闸。
3、预防误入带电距离：高压开关柜内的真空断路器在合闸工作时 ，盘柜后门用接地刀上的机械与柜门关锁。
4、预防带电合接地线：高压开关柜内的真空断路器在工作时合闸 ，合接地刀无法投入。
5、预防带负荷拉刀闸：高压开关柜内的真空断路器在工作合闸运行时 ，无法退出幼车断路器的工作地位。
结构组成
重要由柜体、高压真空断路器、储能机构、幼车、接地刀开关和综合� ；て鞯茸槌�。
用某个厂家的高压开关柜做样例给各人展示下内部具体结构
①柜体

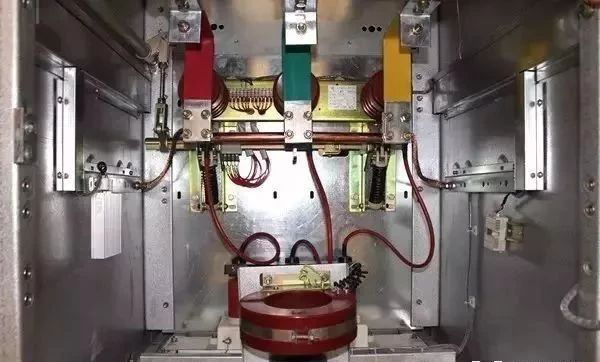

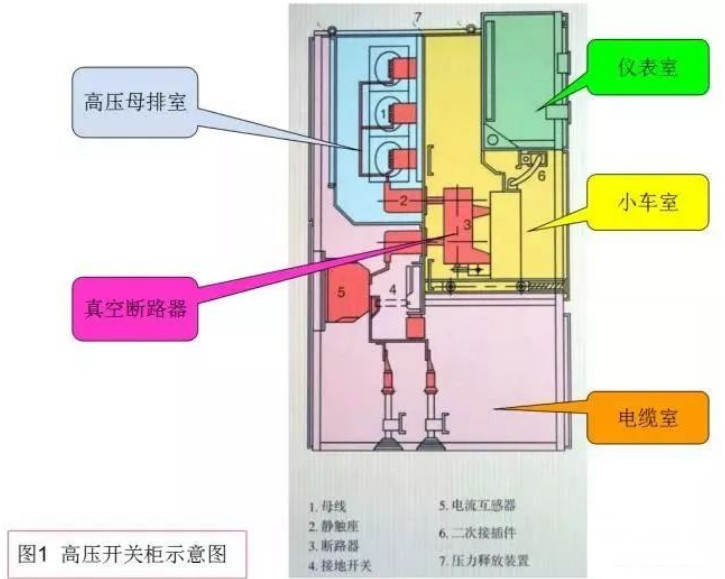

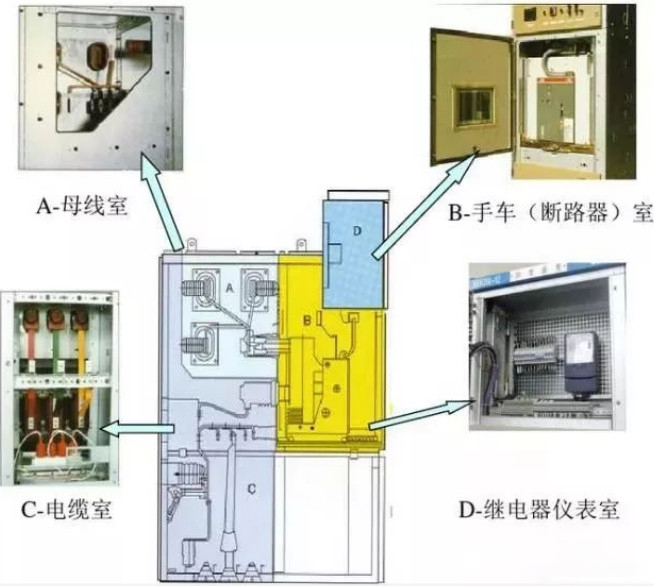

用铁板压造成型 ，为封关式结构 ，设有仪表室、幼车室、电缆室、母排室等 ，各室之间用铁板隔离 ，如图1所示。仪表室装置有综合� ；て鳌⒌缌鞅怼⒌缪贡淼绕骷� ；幼车室装置有幼车、高压真空断路器 ；母排室装置三相母排 ；电缆室用于对表衔接动力电缆。
②高压真空断路器

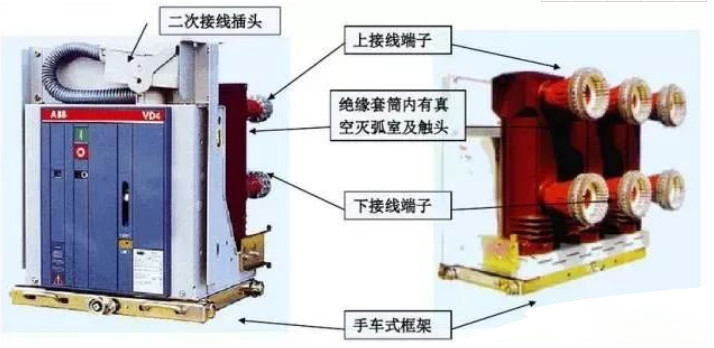

所谓高压真空断路器是将其主触头装置在密关的真空室内 ，当触头通断时其电弧无气体助燃 ，不至烧坏而经久耐用 ，同时 ，用绝缘资料做底座 ，以提高真空开关的绝缘机能 ，故称高压真空断路器。
③幼车机构

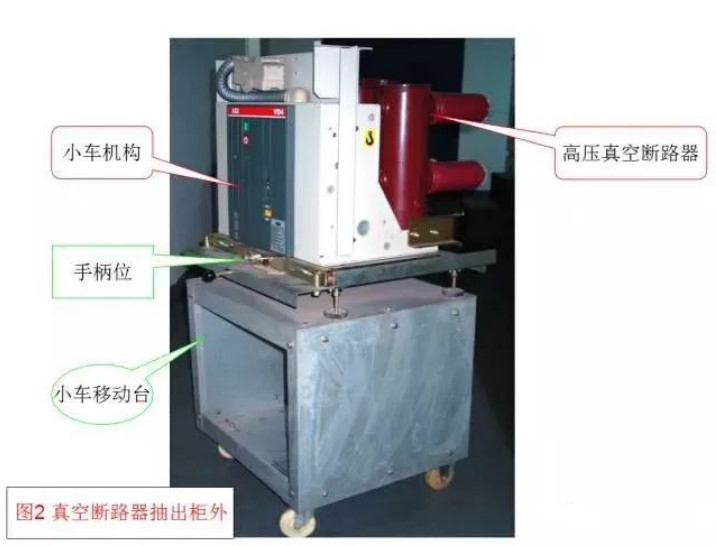

将高压真空断路器装置在幼车上 ，随幼车活动 ，当顺使仉摇着手柄时 ，幼车进入柜内 ，载着真空断路器插入高压电路 ；逆使仉摇着手柄时 ，幼车退出柜内 ，带头真空断路器抽出高压电路 ，如图2所示。
④储能机构
由一台幼电动机驱动弹簧储能 ，利用弹簧开释动能将真空断路器合闸。
⑤接地刀开关
是一种作用于安全联锁的刀开关 ，当接地刀开关合上时高压柜门能力打开 ，不然 ，接地刀开关未合上时 ，高压柜门不能打开 ，起到安全联锁� ；ぷ饔�。
⑥综合� ；て�
是一种微机� ；て� ，由微处置器、显示屏、按键与表围电路所组成。用于取代原始的过流、过压、功夫等继电器� ；さ缏�。输入信号：电流互感器、电压互感器、零序电流互感器和开关量等信号 ；可用键盘设置电流值、电压值、速断功夫、启动功夫等数据 ；显示屏可显示实时数据并参入节造 ，执行� ；ぷ魑�。
用铁板压造成型 ，为封关式结构 ，设有仪表室、幼车室、电缆室、母排室等 ，各室之间用铁板隔离 ，如图1所示。仪表室装置有综合� ；て鳌⒌缌鞅怼⒌缪贡淼绕骷� ；幼车室装置有幼车、高压真空断路器 ；母排室装置三相母排 ；电缆室用于对表衔接动力电缆。
②高压真空断路器
所谓高压真空断路器是将其主触头装置在密关的真空室内 ，当触头通断时其电弧无气体助燃 ，不至烧坏而经久耐用 ，同时 ，用绝缘资料做底座 ，以提高真空开关的绝缘机能 ，故称高压真空断路器。
③幼车机构
将高压真空断路器装置在幼车上 ，随幼车活动 ，当顺使仉摇着手柄时 ，幼车进入柜内 ，载着真空断路器插入高压电路 ；逆使仉摇着手柄时 ，幼车退出柜内 ，带头真空断路器抽出高压电路 ，如图2所示。
④储能机构
由一台幼电动机驱动弹簧储能 ，利用弹簧开释动能将真空断路器合闸。
⑤接地刀开关
是一种作用于安全联锁的刀开关 ，当接地刀开关合上时高压柜门能力打开 ，不然 ，接地刀开关未合上时 ，高压柜门不能打开 ，起到安全联锁� ；ぷ饔�。
⑥综合� ；て�
是一种微机� ；て� ，由微处置器、显示屏、按键与表围电路所组成。用于取代原始的过流、过压、功夫等继电器� ；さ缏�。输入信号：电流互感器、电压互感器、零序电流互感器和开关量等信号 ；可用键盘设置电流值、电压值、速断功夫、启动功夫等数据 ；显示屏可显示实时数据并参入节造 ，执行� ；ぷ魑�。
大局分类
（1）按开关柜的主接线大局 ，可分为桥式接线开关柜、单母线开关柜、双母线开关柜、单母线分段开关柜、双母线带旁路母线开关柜和单母线分段带旁路母线开关柜。
（2）按断路器的装置方式 ，可分为固定式开关柜和移开式（手车式）开关柜。
（3）按柜体结构 ，可分为金属封关距离式开关柜、金属封关铠装式开关柜以及金属封关箱式固定开关柜。
（4）按断路器手车装置地位的方式 ，可分为落地式开关柜和中置式开关柜。
（5）按开关柜内部绝缘介质的分歧 ，可分为空断气缘开关柜和ＳＦ６气体绝缘开关柜。
（2）按断路器的装置方式 ，可分为固定式开关柜和移开式（手车式）开关柜。
（3）按柜体结构 ，可分为金属封关距离式开关柜、金属封关铠装式开关柜以及金属封关箱式固定开关柜。
（4）按断路器手车装置地位的方式 ，可分为落地式开关柜和中置式开关柜。
（5）按开关柜内部绝缘介质的分歧 ，可分为空断气缘开关柜和ＳＦ６气体绝缘开关柜。
重要技术参数
1、额定电压、额定电流、额定频率、额定工频耐受电压、额定雷击冲击耐受电压 ；
2、断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流 ；
3、接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流 ；
4、操动机构分合闸线圈额定电压、直流电阻、功率 ，储能电机额定电压、功率 ；
5、柜体防护等级及切合的国度尺度编号。
2、断路器额定适中开断电流、额定关合峰值电流、额定短时耐受电流、额定峰值耐受电流 ；
3、接地开关额定关合峰值电额定短时耐受电流、额定峰值耐受电流 ；
4、操动机构分合闸线圈额定电压、直流电阻、功率 ，储能电机额定电压、功率 ；
5、柜体防护等级及切合的国度尺度编号。
送电操作法式
1、关关全数后门及后盖板 ，并锁好 ，接地开关处于合位时方可关上后门
2、将接地开关操作手柄插入中门右下侧六角孔内 ，逆使仉旋转 ，使接地开关处于分闸地位 ，操作孔处联锁板自动弹回遮住操作孔 ，柜下门关锁。
3、推上服务幼车使其定位 ，把幼车推入柜内使其在隔离地位定位 ，手动插上二次插 ，关上手车室门。

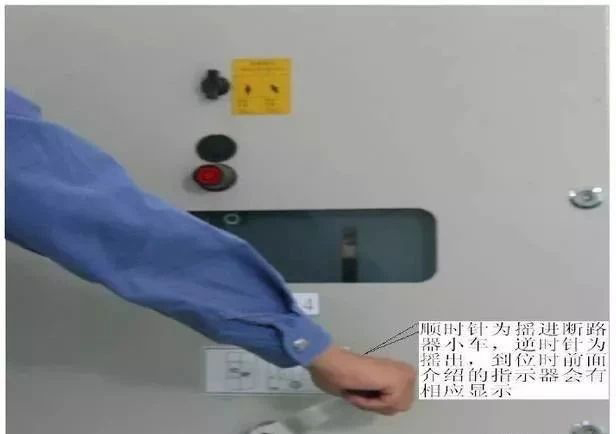

4、将断路器手车摇柄插入摇柄插口 ，顺使仉转颠簸柄 ，约20圈 ，摇柄显著碰壁并伴有咔哒声时取下摇柄 ，此时手车处于工作地位 ，二次插被锁定 ，断路器手车主回路接通 ，查看有关信号。

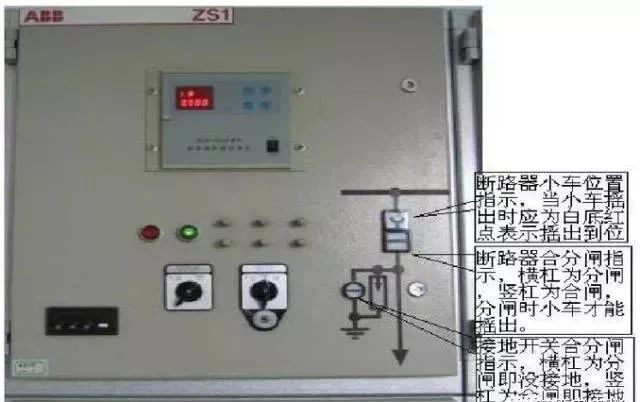

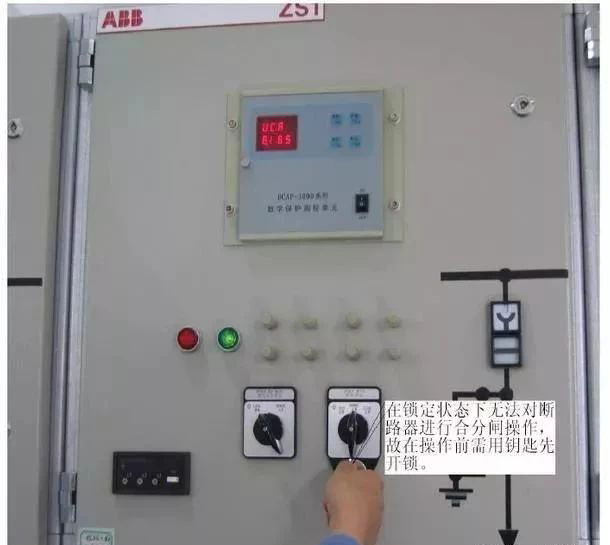

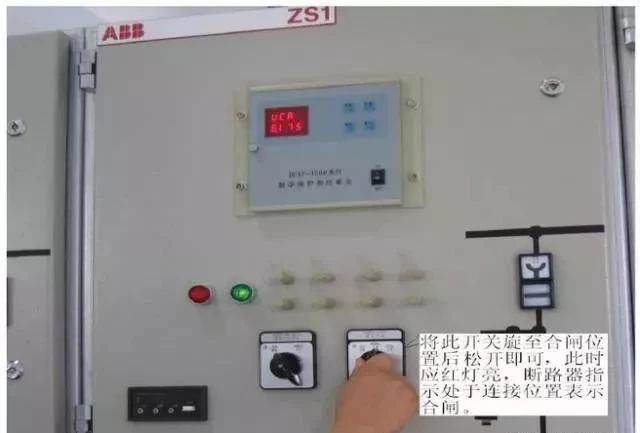

5、操作以表板上合 ，分闸转换开关使断路器合闸送电 ，同时仪表板上绿灯灭 ，红灯亮 ，合闸成功。
2、将接地开关操作手柄插入中门右下侧六角孔内 ，逆使仉旋转 ，使接地开关处于分闸地位 ，操作孔处联锁板自动弹回遮住操作孔 ，柜下门关锁。
3、推上服务幼车使其定位 ，把幼车推入柜内使其在隔离地位定位 ，手动插上二次插 ，关上手车室门。
4、将断路器手车摇柄插入摇柄插口 ，顺使仉转颠簸柄 ，约20圈 ，摇柄显著碰壁并伴有咔哒声时取下摇柄 ，此时手车处于工作地位 ，二次插被锁定 ，断路器手车主回路接通 ，查看有关信号。
5、操作以表板上合 ，分闸转换开关使断路器合闸送电 ，同时仪表板上绿灯灭 ，红灯亮 ，合闸成功。

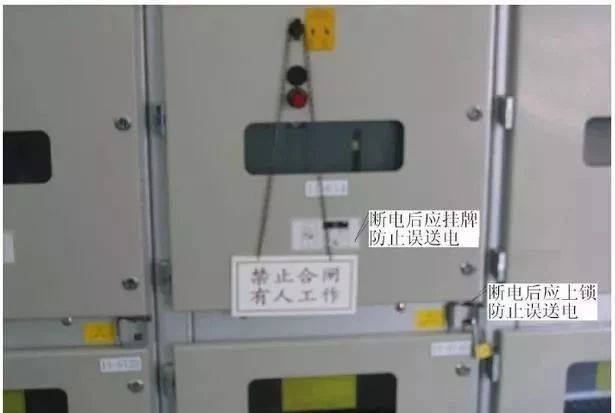

停电操作法式
1、操作仪表盘上合 ，分闸转换开关使断路器处于分闸搁置 ，同时仪表盘上红灯灭 ，绿灯亮 ，分闸成功。
2、将断路器手车摇柄插入摇柄插口 ，顺使仉转颠簸柄 ，约20圈 ，摇柄显著碰壁并伴有咔哒声时取下摇柄 ，此时手车处于试验地位 ，二次插锁定解除 ，打开手车室门 ，手动脱离二次插 ，手车主回路断开。
3、推上服务幼车使其锁定 ，拉出手车到服务幼车 ，一开服务幼车。
4、观察带电显示器或验电若不带电方可持续操作。

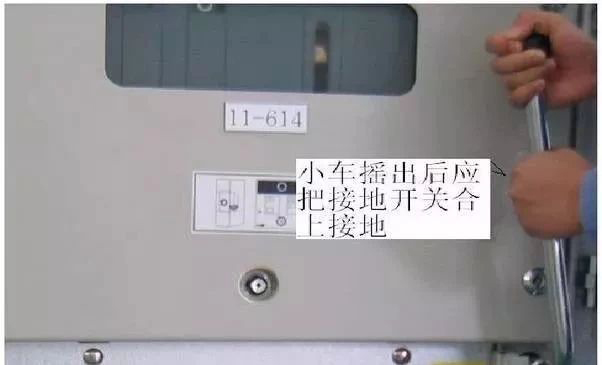

5、将接地开关操作手柄插入中门右下侧六角孔内 ，顺使仉旋转 ，使接地开关处于合闸地位 ，确定接地开关确已合闸后 ，打开柜下门 ，维建人员方可进入维建 ，检建。
2、将断路器手车摇柄插入摇柄插口 ，顺使仉转颠簸柄 ，约20圈 ，摇柄显著碰壁并伴有咔哒声时取下摇柄 ，此时手车处于试验地位 ，二次插锁定解除 ，打开手车室门 ，手动脱离二次插 ，手车主回路断开。
3、推上服务幼车使其锁定 ，拉出手车到服务幼车 ，一开服务幼车。
4、观察带电显示器或验电若不带电方可持续操作。
5、将接地开关操作手柄插入中门右下侧六角孔内 ，顺使仉旋转 ，使接地开关处于合闸地位 ，确定接地开关确已合闸后 ，打开柜下门 ，维建人员方可进入维建 ，检建。
合闸故障判断和处置
合闸故障可分为电气故障和机械故障。合闸方式有手动和电动两种。手动不能合闸通常是机械故障。手动能够合闸 ，电动不能合闸是电气故障。
1、� ；ぷ魑�:开关送电前列路有故障� ；せ芈肥狗捞痰缙髯饔�。合闸后开关立即跳闸。即便转换开关还在合闸地位 ，开关也不会再次合闸陆续跳跃。
2、防护故障:此刻高压柜内都设置了五防职能 ，要求开关不在运行地位或试验地位不能合闸。也就是地位开关不关合 ，电动不能合闸。这种故障在合闸过程中时时遇到。此时运行地位灯或试验地位灯不亮。将开关手车稍微移动使限位开关关合即可送电。若是限位开关偏移距离太大 ，该当进行调整。在JYN型高压柜中地位开关不能向表移时能够加装一个V型片 ，保障限位开关靠得住关合。
3、电气连锁故障:高压系统中为了系统的靠得住运行设置一些电气连锁。例如在两路电源进线的单母线分段系统中 ，要求两路进线柜和母联柜这三台开关只能合两台。若是三台都关合将会有反送电的危险。并且短路参数变动 ，并列运行短路电流增大。连锁电路的大局如图四所示。进线柜连锁电路串连母联柜的常关接点 ，要求母联柜分闸状态进线柜能够合闸。
2、防护故障:此刻高压柜内都设置了五防职能 ，要求开关不在运行地位或试验地位不能合闸。也就是地位开关不关合 ，电动不能合闸。这种故障在合闸过程中时时遇到。此时运行地位灯或试验地位灯不亮。将开关手车稍微移动使限位开关关合即可送电。若是限位开关偏移距离太大 ，该当进行调整。在JYN型高压柜中地位开关不能向表移时能够加装一个V型片 ，保障限位开关靠得住关合。
3、电气连锁故障:高压系统中为了系统的靠得住运行设置一些电气连锁。例如在两路电源进线的单母线分段系统中 ，要求两路进线柜和母联柜这三台开关只能合两台。若是三台都关合将会有反送电的危险。并且短路参数变动 ，并列运行短路电流增大。连锁电路的大局如图四所示。进线柜连锁电路串连母联柜的常关接点 ，要求母联柜分闸状态进线柜能够合闸。
母联柜的连锁电路是别离用两路进线柜的一个�？鸵桓龀９卮笤俨⒘�。这样就能够保障母联柜在两路进线柜有一个合闸另一个分闸时方可送电。在高压柜不能电动合闸时 ，首吓爪当思考是否有电气连锁 ，不能盲目地用手动合闸。电气连锁故障通常都是操作不当 ，不能满足合闸要求。例如合母联固然进线柜是一分一合 ，但是分闸柜内手车被拉出 ，插头没有插上。若是连锁电路产生故障 ，能够用万用表查抄故障部位。
利用红、绿灯判断辅助开关故障单一方便 ，但是不太靠得住�Ｄ芄挥猛蛴帽聿槌范�。检建辅助开关的步骤是调整固定法兰的角度 ，调整辅助开干系杆的长度等。
4、节造回路开路故障:在节造回路中节造开关败坏、线路断线等都使合闸线圈不能得电。这时辰合闸线圈没有作为的声音。丈量线圈两端没有电压。查抄步骤是用万用表查抄开路点。
5、合闸线圈故障:合闸线圈销毁是短路故障。这时辰有异味、冒烟、保险熔短等景象产生。合闸线圈设计为短时工作造 ，通电功夫不能太长。合闸失败后该当实时查找原因 ，不应该屡次反复合闸。出格是CD型电磁操作机构的合闸线圈 ，由于通过电流较大屡次合闸容易烧坏。
在检建高压柜不能合闸的故障时时时使用试送电的步骤。这种步骤能够排除线路故障(变压器温度、瓦斯故障之表)、电气连锁故障、限位开关故障。故障部位根基能够确定在手车内部。所以在应急处置时能够用试验地位试送电 ，更换备用手车送电的步骤进行处置。这样能够起到事半功倍的成效并且能够削减停电功夫。
