干货讲堂 | 断路器二次节造回路道理图解
颁布功夫：2025-03-04 14:26:23人气：
本文单一描述断路器节造回路的根基道理，由最根基的回路动手，逐步参与防跳回路和关锁回路，并对电路做一些美满。当然，本文所给出的回路道理图仅仅是最最根基的、用于诠释其根基道理的，现实利用中的回路要复杂得多。
一次设备是指直接用于出产、输送、分配电能的电器设备，蕴含发电机、电力变压器、断路器、隔脱离关、母线、电力电缆和输电线路等，是组成电力系统的主体。二次设备是用于对电力系统及一次设备的工况进行监测、节造、调节和� ；さ牡脱沟缙璞�，蕴含丈量仪表、通讯设备等。二次设备之间的相互衔接的回路统称为二次回路，它是确保电力系统安全出产、经济运行和靠得住供电不成短缺的沉要组成部门。
一、 最最根基的回路道理图

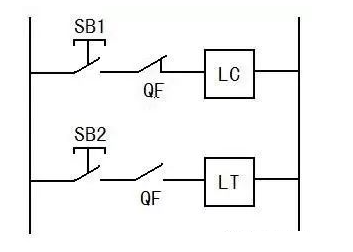

SB1：合闸开关 SB2：分闸开关 QF：断路器辅助触点 LC：合闸线圈 LT：分闸线圈
其作为道理很单一，不再赘述。
二、 增长防跳回路
上面的回路存在一个问题：
若是SB1按下，而此时电路中存在故障，继电� ；ど璞富崃⒓醋魑�，使断路器跳闸，此过程险些瞬时产生，而操作人员尚来不及放松SB1，则SB1回路中的QF由于断路器跳闸而复又关合，此时会导致LC再次得电，断路器再次合闸。如此往复，产生了“跳跃”。
若是合闸成功，但SB1由于某种原因粘连而无法断开，那么在操作人员按下SB2进行分闸时，由于SB1粘连，同样会导致跳跃景象的产生。
跳跃景象对设备和操作人员的安全均组成很大风险，所以必要增长防跳回路。

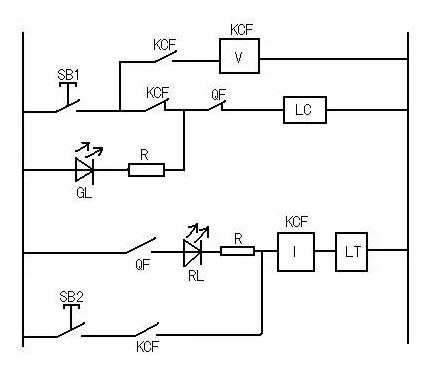

增长了防跳回路的道理图如下：
KCF(I)：电流防跳继电器，电流达到限造值时作为，此回路中，预防合闸于故障时的跳跃
KCF(V)：电压防跳继电器，电压达到限造值时作为，此回路中，预防分闸于故障时的跳跃
作为过程如下：
合闸：SB1按下。绿灯（GL）失电熄灭，LC得电。断路器合闸。QF扭转状态。红灯（RL）亮，KCF(I)得电【由于有RL和R的限流，分闸线圈LT不及以作为】。KCF各辅助触点扭转状态。KCF(V)得电。
达到上述状态，则合闸作为实现，此过程险些瞬时实现，SB1尚来不及放松。
若此时由于故障，� ；ぷ爸檬苟下菲魈�，则由于KCF(V)的维持作用，SB1回路经KCF辅助触点改路KCF(V)回路，不会再使LC得电，也就预防了断路器的再次合闸，从而预防了跳跃的产生。
若是回路没有故障，则合闸成功。此时放松SB1，则KCF(V)失电，但由于KCF(I)依然得电，则KCF的各个辅助触点维持。
分闸：SB2按下。RL失电熄灭，LT得电且达到限造电流作为。断路器分闸。QF复原到图中初始状态。正常状态下，在合闸成功后，各KCF辅助触点依然维持合闸后的状态，使SB1支路经由KCF(V)导通。放松SB2。KCF(I)、KCF(V)均失电。各KCF辅助触点复原图中初始状态，GL回路导通，绿灯亮【由于有GL和R的限流，LC合闸线圈不及以作为】。
若由于故障，最典型如SB1粘连：由于合闸成功后各KCF辅助触点的维持，此时，SB1回路改路KCF(V)回路，不会再使LC再次得电而导致断路器合闸，从而预防了跳跃景象的产生。
三、增长关锁回路
增长了防跳回路的节造回路已得到了肯定的美满，但是仍存在问题：例如断路器的操动系统存在问题（液压、气压过高或过低，弹簧储能尚未实现等），此时进行分、合闸操作，则很容易导致分、合闸的作为失败。例如：断路器的操动机构为弹簧，若弹簧储能未实现，则分、合闸作为不能实现，或实现得不到位，容易对设备造成侵害。
故需增长关锁回路，预防此类情况产生。下面以弹簧操动机构的断路器举例，简要注明一下增长弹簧储能关锁回路的二次回路。

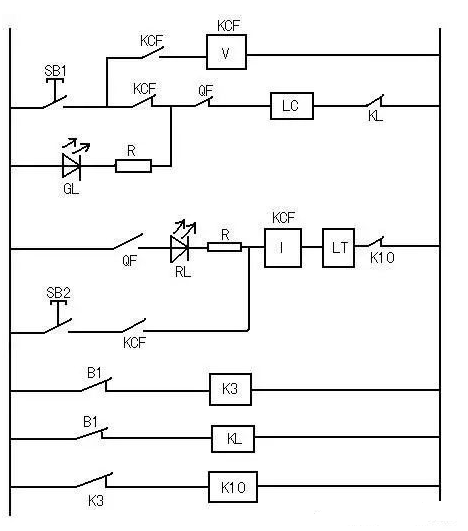

道理图如下：
B1：弹簧储能未实现时关合
若弹簧储能未实现，则B1关合，线圈K3、KL得电，最终导致辅助触点KL、K10跳开，此时无论是合闸还是分闸均无法实现，起到了所进展的关锁成效。
四、进一步的美满

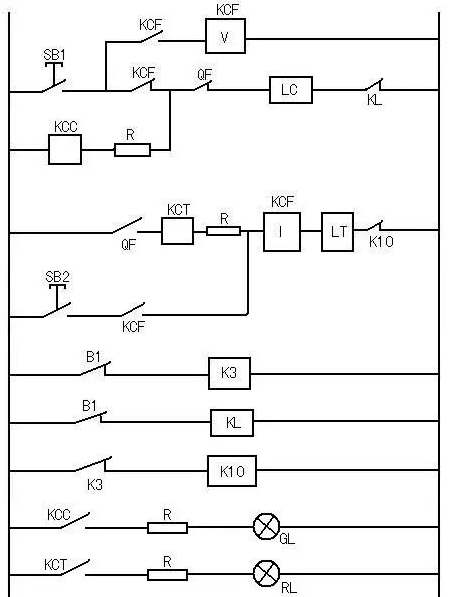

直到第三节，本文所欲简述的断路器二次回路已初具雏形，但仍需做进一步的美满：批示灯RL和GL直接接在分、合闸线圈地点回路中，若是所用的是功率较大的白炽灯，则会在分、合闸线圈上产生较大压降，同时堵截分、合闸线圈时可能产生的较大滋扰电压也容易使白炽灯烧坏。要预防上述弊端，能够用中央继电器接在分、合闸回路，再由继电器接点节造批示灯，道理图如下：（其道理相对单一，此处不再赘述）
