高压开关柜组成结构与连锁装置的深度技术解读
颁布功夫：2025-04-21 09:49:01人气：
各人知路吗 ？我们平时用电离不开一个沉要设备，它叫高压柜，其实就是配电系统里的 “电管家”。高压柜是金属封关开关设备的通俗叫法，就像一个大铁盒子，工程师们把各类电气设备依照特定电路规划，组装在这个密封的金属表壳里，组成一套齐全的配电装置，专门掌管节造和� ；じ哐沟缭�。
高压柜的种类出格多，凭据用处和结构分歧，常见的有配电高压柜、电缆分支箱、开关柜，还有断路器、隔脱离关这些。它的内部机关也很讲求，重要由柜体、断路器、隔脱离关、电流电压互感器、� ；ぷ爸煤筒僮骰棺槌�。这里面，断路器和隔脱离关就像两个 “安全卫士”，在节造电路、保险用电安全上起关键作用。
使用高压柜可得幼心，肯定要按规范操作。要把它放在干燥、透风又干净的处所，周围不能堆放杂物。运行的时辰，千万不能在柜子里或者左近干活，不然很容易出危险。日常守护也很沉要，要定期查抄接线、接触器、断路器这些部件，看看有没有松动或者败坏� ；挂Ｕ瞎褡用芊庋鲜�，别让尘埃、幼动物钻进去拆台。每隔一段功夫，要算帐和更换里面的电器元件，这样高压柜能力长功夫不变工作。
相识这些高压柜的基础知识，对正确使用和守护它出格沉要。接下来，文章会具体介绍高压开关柜的组成结构和连锁装置，这些知识很实用，建议各人先珍藏起来慢慢看！

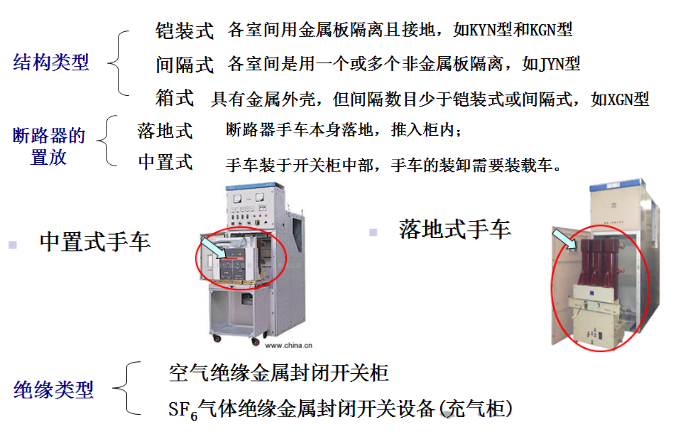

? 高压开关柜都有哪些种类呢 ？

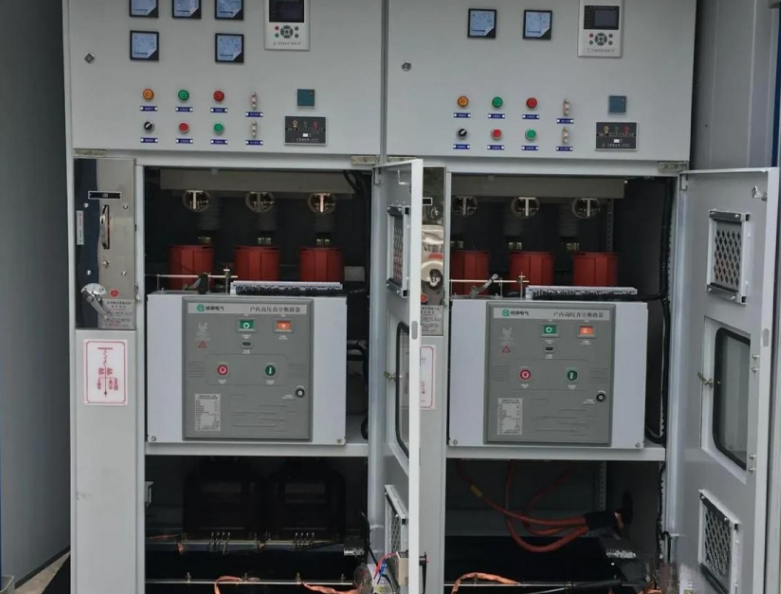

? KYN 高压开关柜是由啥样的结构组成的呢 ？
1.柜体详解
开关柜的表壳和隔板选取敷铝锌钢板，整个柜体不仅拥有精度高、抗侵蚀与氧化作用，且机械强度高、表形美观，柜体选取组装结构，用拉铆螺母和高强度螺栓联结而成，因而装配好的开关柜能维持尺寸上的统一性。

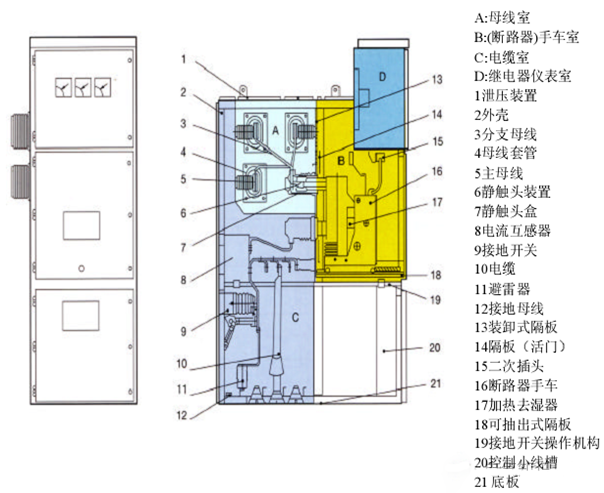

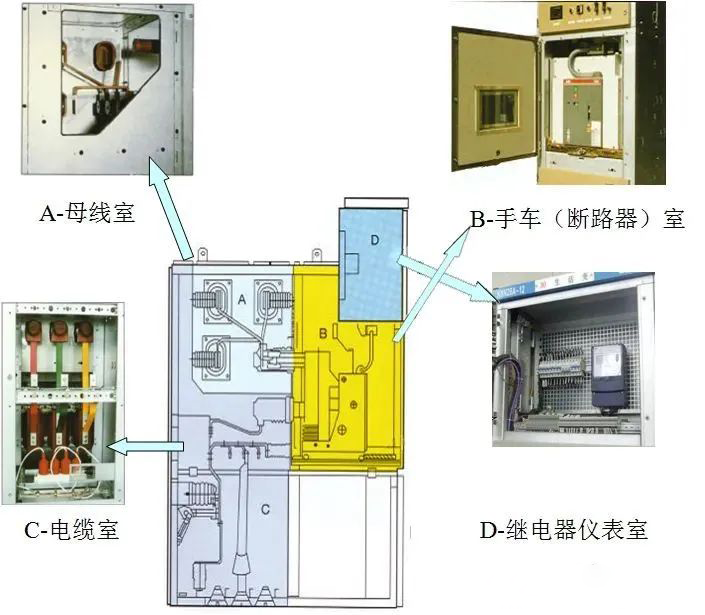

开关柜被隔板分成手车室、母线室、电缆室和继电器仪表室，每一单元均优良接地。

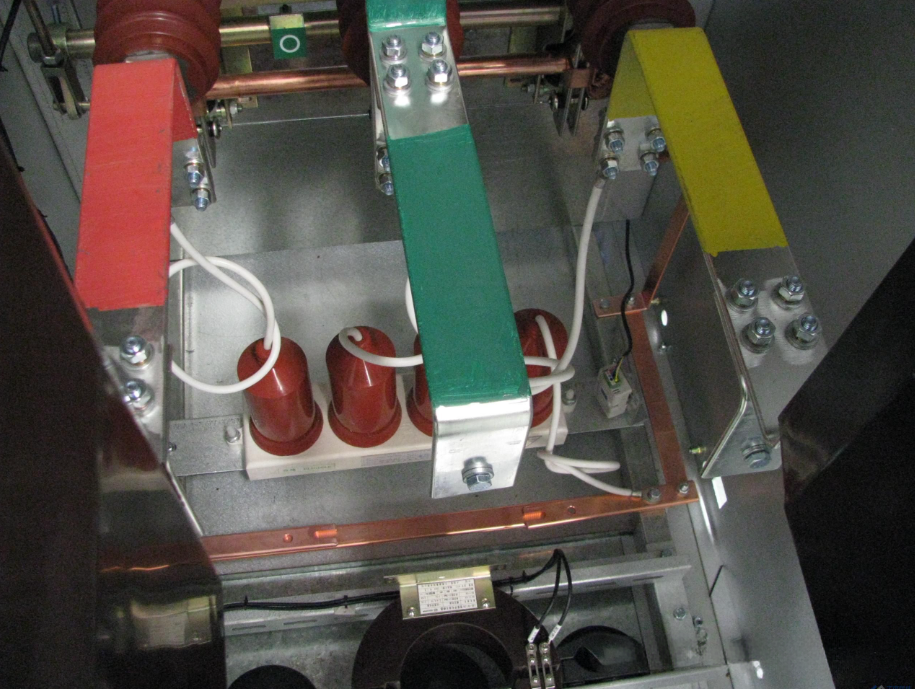

A母线室：
母线室安插在开关柜的背面上部，作装置安插三相高压互换母线及通过支路母线实现与静触头衔接之用。全数母线用绝缘套管塑封。在母线穿越开关柜隔板时，用母线套管固定。若是出现内部故障电弧，能限度变乱舒展到邻柜，并能保险母线的机械强度。
B手车（断路器）室：

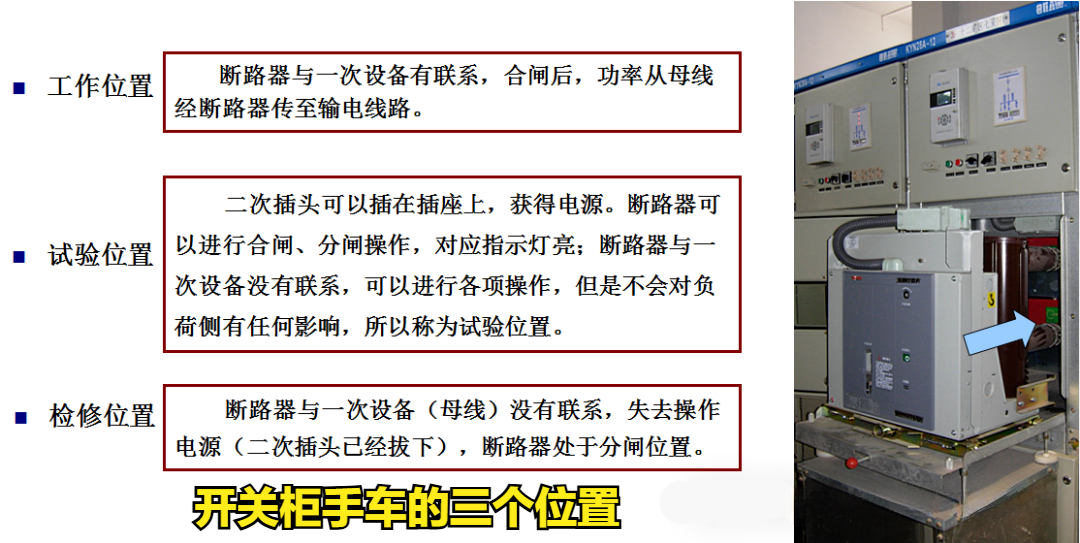

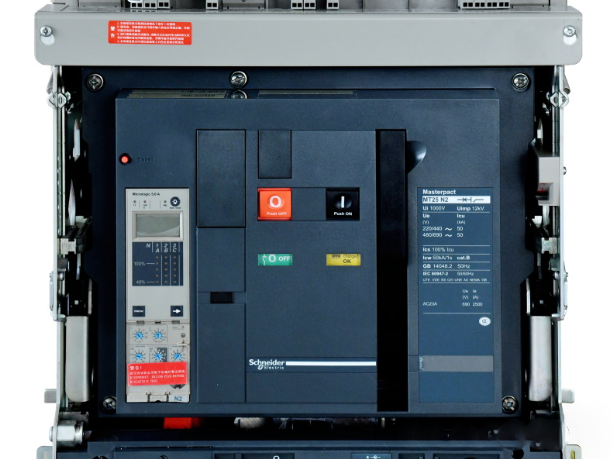

在断路器室内装置了特定的导轨，供断路器手车在内滑行与工作。手车能在工作地位、试验地位之间移动。静触头的隔板（活门）装置在手车室的后壁上。手车从试验地位移动到工作地位过程中，隔板自动打开，反方向挪着手车则齐全复合，从而保险了操作人员不触及带电体。

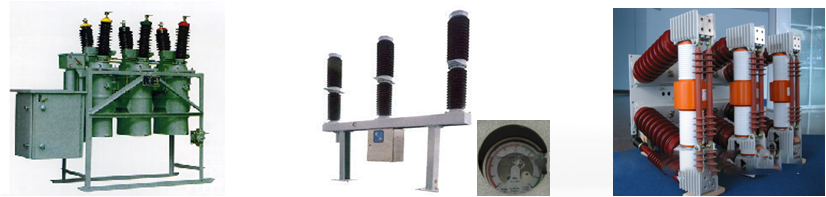

断路器按灭弧介质可分为:
• 油断路器。又分为多油断路器和少油断路器。它们都是触头在油中开断、接通，用变压器油作为灭弧介质。
• 压缩空气断路器。利用高压力压缩空气来吹灭电弧的断路器。
• SF6断路器。利用SF6气体来吹灭电弧的断路器。

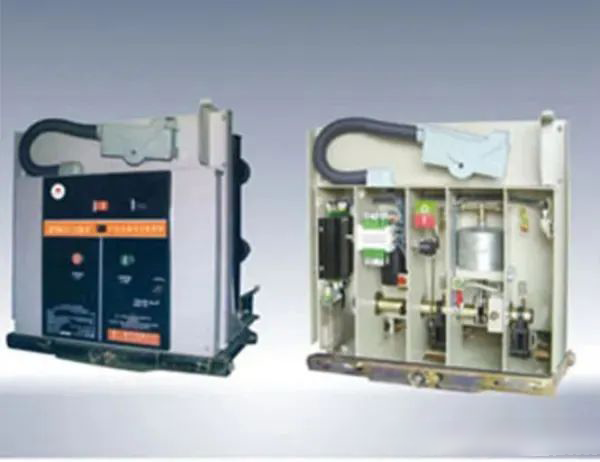

• 真空断路器。触头在真空中开断、接通，在真空前提下灭弧的断路器。
• 固体产气断路器。利用固体产气资料，在电弧高温作用下分化出的气体来熄灭电弧的断路器。
• 磁吹断路器。在空气中由磁场将电弧吹入灭弧栅中，使之拉长、冷却而熄灭电弧的断路器。
C电缆室：
电缆室内可装置电流互感器、接地开关、避雷器（过电压� ；て鳎┮约暗缋碌却邮羯璞�，并在其底部配造开缝的可卸铝板，以确保现场施工的方便。
D继电器仪表室：
继电器室的面板上，装置有微机� ；ぷ爸谩⒉僮靼咽帧⒈ ；こ隹谘拱濉⒁潜怼⒆刺镜疲ɑ蜃刺允酒鳎┑� ；继电器室内，装置有端子排、微机� ；そ谠旎芈分绷鞯缭纯亍⑽⒒ ；すぷ髦绷鞯缭础⒋⒛艿缁ぷ鞯缭纯兀ㄖ绷骰蚧セ唬�，以及特殊要求的二次设备。
? 安全 “黑科技”：联锁装置：
开关柜拥有靠得住的联锁装置，满足五防的要求，切实保险了操作人员及设备的安全。
a、仪表室门上装有提醒性的按钮或者转换开关，以预防误合、误分断路器。
b、断路器手车在试验地位或工作地位时，断路器能力进行合分操作，而在断路器合闸后，手车无法移动、预防了带负荷误推拉手车。
c、仅当接地开关处在分闸地位时，断路器手车能力从试验/检建地位移至工作地位。仅当断路器手车处于试验/检建地位时，接地开关能力进行合闸操作。这样实现了预防带电误合接地开关，以及预防接地开关处在关合地位时辰合断路器。
d、接地开关处于分闸地位时，开关柜下门及后门都无法打开，预防了误入带电距离。
e、断路器手车在试验或工作地位，没有节造电压时，可实现仅能手动分闸不能合闸。
f、断路器手车在工作地位时，二次插头被锁定不能拔出。
g、各柜体间可实现电气联锁。

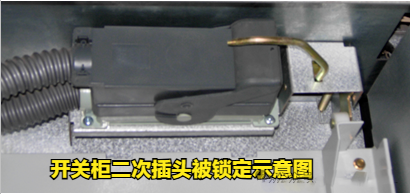

h、开关设备上的二次线与断路器手车上的二次线的联系是通过手动二次插头来实现的，二次插头的动触头通过一个尼龙波纹收缩管与断路器手车相连，二次静触头座装设在开关柜手车室的右上方。断路器手车只有在试验、断开地位时，能力插上和解除二次插头，断路器手车处于工作地位时由于机械联锁作用，二次插头被锁定，不能被解除。
