别再对箱变、环网柜符号一脸懵 ，答案全在这

颁布功夫：2025-05-26 11:30:34人气：

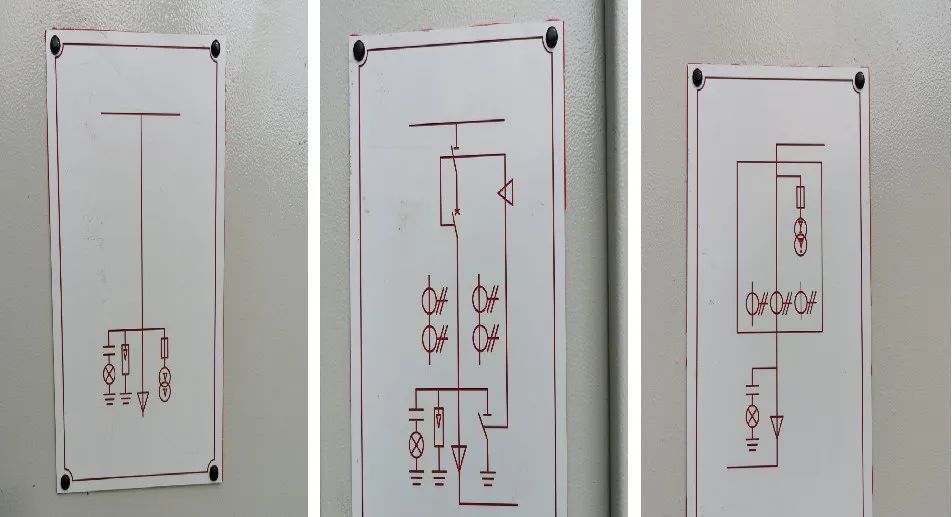

箱变与环网柜都是配电网中常见的设备 ，在工作中经�；嵩谏璞傅谋肀砜醇恍└骼嘧刺诺谋晔� ，这些符号标识都对应哪些器件呢？一路来看看吧。
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

01 美式箱变
美式箱变箱体重要由底座、侧板、隔板、门和顶盖等部门组成。
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

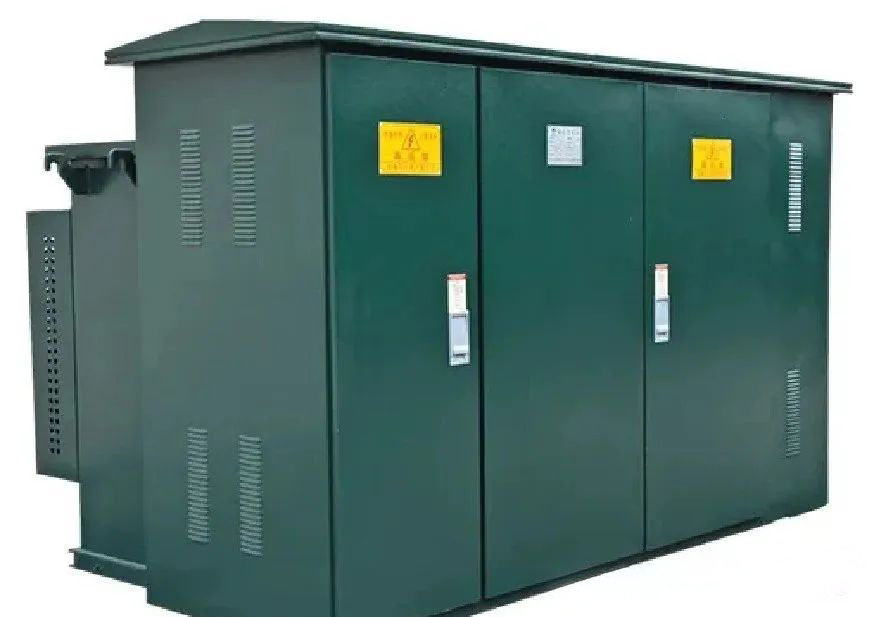

美式箱变表观图
箱体内分为高压室、变压室和低压室。高压室选取美满靠得住的紧凑型设计 ，拥有全面的防误操作连锁职能 ，靠得住性高 ，检建方便 ，高压开关设备可选取终端负荷开关 ， 环网开关柜等。
变压器室可装置容量为1600Kvar以下 ，电压为12/0.4KV的油浸式或干式变压器 ，并设有隔离防护网 ，变压器室可选取天然透风或胁迫透风 ，凭据必要加装自动温度节造器 ，室温监督和自动启关的透风装置。
低压室配有配电、计量、无功赔偿等尺度规划 ，可凭据必要设计二次节造回路及出线数。
利益:体积幼占地面积幼、便于安放、便于假装 ，容易与幼区的环境相协调�Ｄ芄凰醵痰脱沟缋碌某ざ� ，降低线路损耗 ，还能够降低供电配套的造价。
弊端:供电靠得住性低；无电动机构 ，无法增设配电自动扮装置；噪音较高 ，由于变压器安放在室表 ，起不到隔音的作用。
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

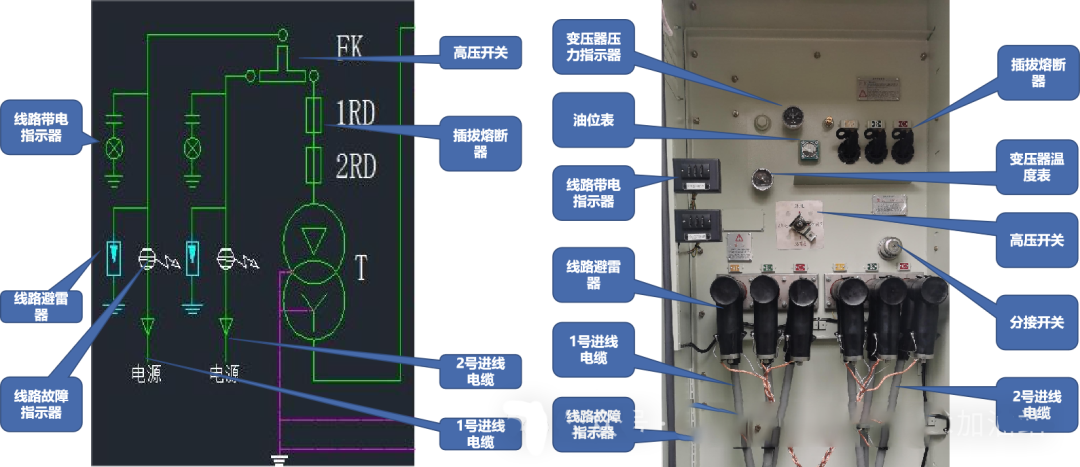

高压部门接线与实物对应图
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

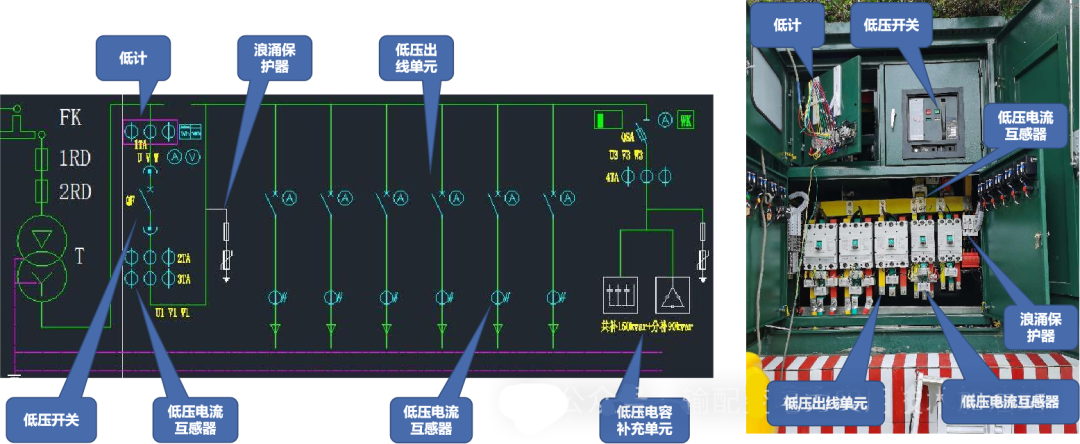

低压部门接线与实物对应图
02 欧式箱变
欧式箱变的高压室通常是由高压负荷开关、高压熔断器和避雷器等组成的 ，能够进行停送电操作并且有过负荷和短路�；�。
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

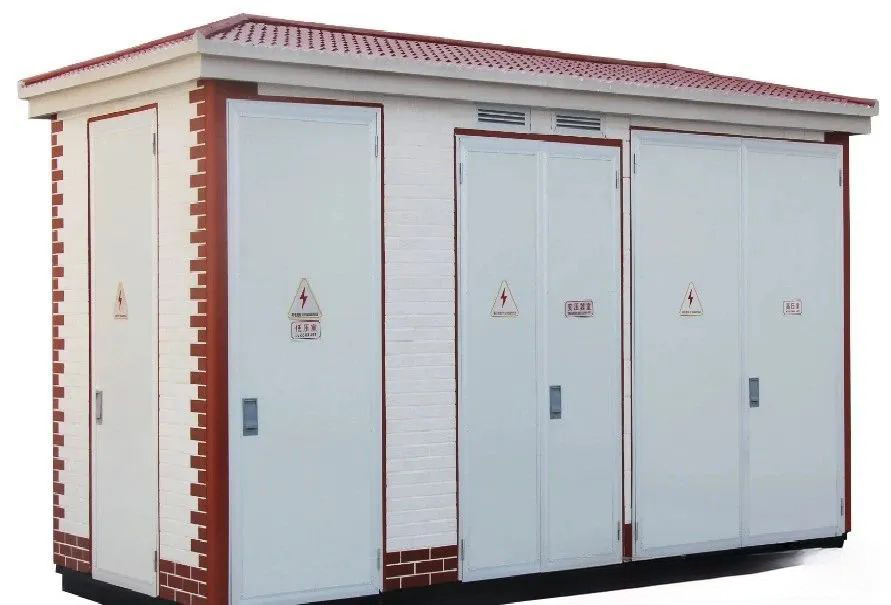

欧式箱变表观图
低压室由低压空气开关、电流互感器、电流表、电压表等组成的。变压器通常选取 S9 或干式的等。
具备五防职能 ，各电器元件之间选取了机械联锁�；褂涤械缒芗觳狻⑾允尽⒓屏康闹澳� ，并能实现相应的�；ぶ澳� ，设有专用的接地导件 ，有显著的接地标志。
利益：噪音、辐射较美式箱变要低；能够设置配电自动化。
弊端：体积较大 ，不利于装置 ，对幼区的环境安插有肯定的影响。
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

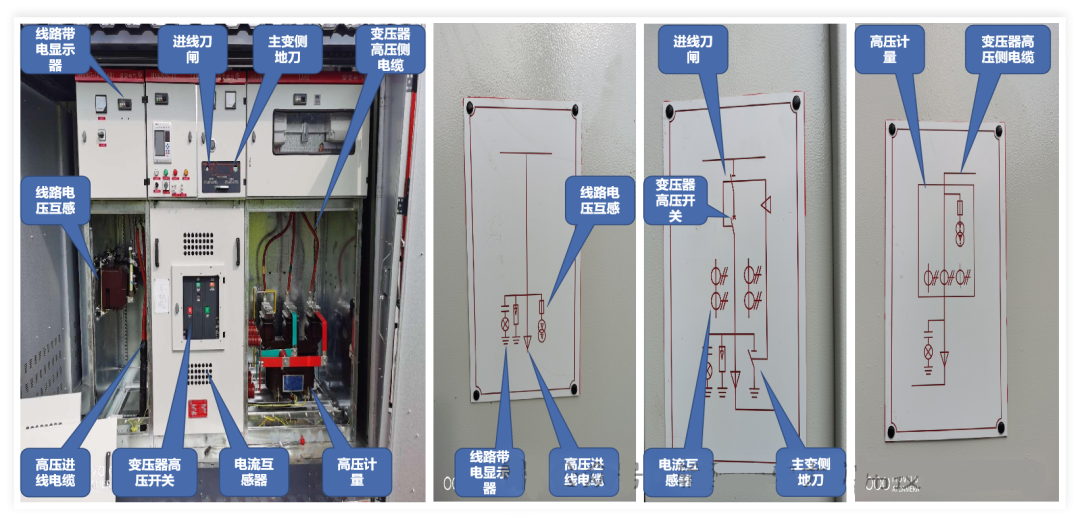

高压部门接线与实物对应图
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

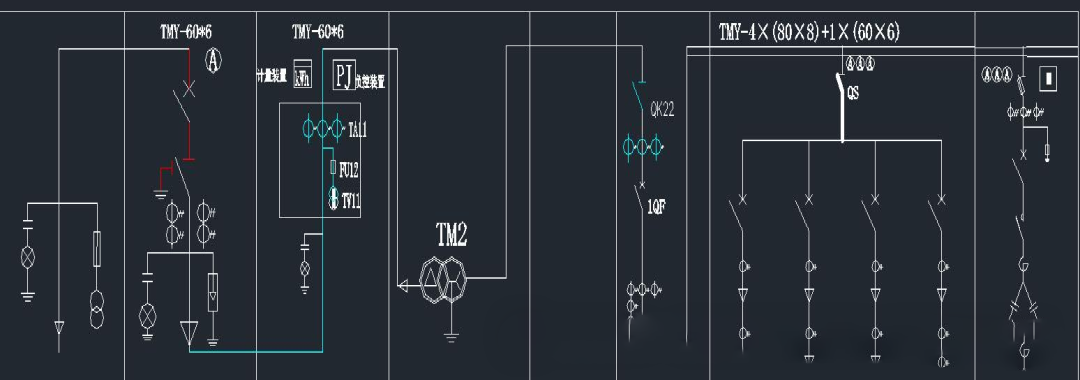

整体一次接线图图例
03 SF6全封关型户表环网柜
SF6环网柜是一种可能轻易组合成多回路进出拥有切换 ，联系 ，�；さ缌ο低持澳艿囊愿汉煽刈魑魈獠考目斩掀祷蚱寰档闹醒沟缙楹仙璞�。
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

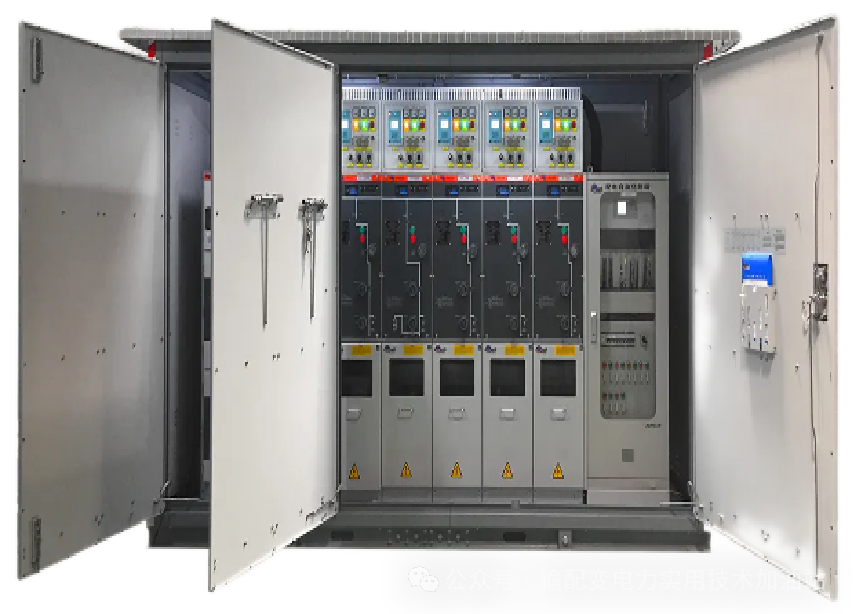

SF6环网柜表观图
它的主回路主题部件是由SF6负荷开关或及附加的断路器及其他一次的辅助电器组成。按组合方式可分为可扩大及不成扩大型 ，按出产造作工艺的分歧可分为共箱式（别名充气柜或SF6全绝缘柜）及�？槭�。
重要由：DTU柜、PT柜、开关柜（二次部门、操作机构、出线电缆部门）、母联柜（环网柜）、提升柜（环网柜）组成。
环网柜拥有结构紧凑、造价低 、体积幼、装置方便的利益 , 能够凭据必要扩大 ,不受表部环境的影响 ,在城市电网中获得了宽泛利用 。
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

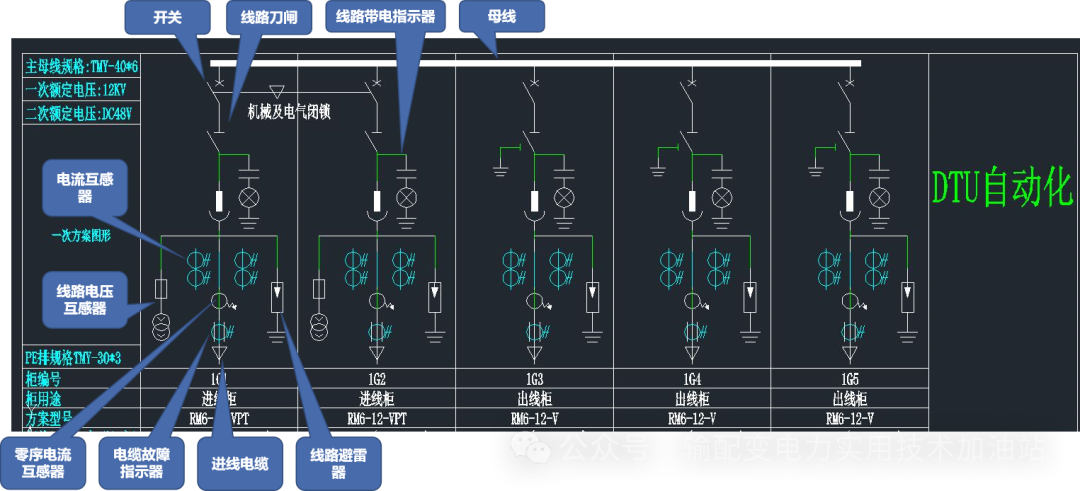

一次接线图各元件名称
04 巡检要求
箱变
箱变基础有无破损 ，箱变周围是否有杂物、树木必要算帐；
箱变的透风孔及防护网是否无缺；
箱变的门、门锁是否无缺；
箱变的双沉名称及警示标志是否明显无缺；
箱变一次接线图是否齐全；
仪表是否正常工作；
变压器套管表部是否清洁、有无破损、裂纹、有无放电痕迹及其它异常景象；
变压器的运行声音是否正常、本体有无渗漏油景象、遍地接头有无过热景象；
 变压器室电扇动弹是否均匀；（欧变）
 高压室油位是否正常。
环网柜
是否有异常声音；是否有烧焦等异味；
开关柜门、锁优良 ，无破损或锈蚀；
分、合闸批示器 ，批示灯与现实运行情况一样；
开关柜表壳接地是否优良；
SF6气压是否在绿色区域；
是否有告警或故障灯亮；
线路带电显示装置三只红灯均亮；
�；ぷ爸酶髋镜普Ｏ允� ，DTU通讯灯能正常闪络；
液晶面板正常显示画面。
