串联谐振道理_串联谐振的产生

　　本篇九游老哥J9俱乐部将和各人会商串联谐振道理，并分析串联谐振景象的一些特点，索求串联谐振景象的一些根基法规，以便在利用中能更自若的使用串联谐振和分析在试验过程中产生的一些景象。

　　串联谐振的产生

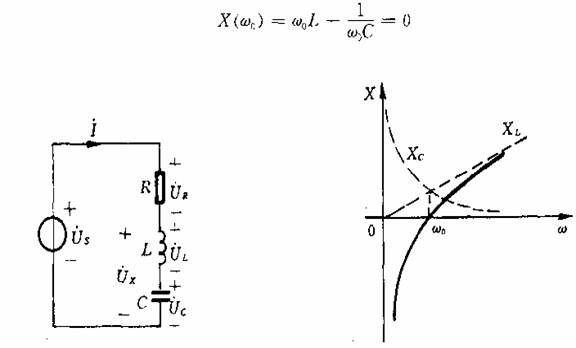

　　谐振是由R、L、C元件组成的电路在肯定前提下产生的一种特殊景象。首先，我们来分析R、L、C串联电路产生谐振的前提和谐振时电路的个性。图1所示R、L、C串联电路，在正弦电压U作用下，其复阻抗：

       式中电抗X＝XL—Xc是角频率ω的函数，X随ω变动的情况如图2所示。当ω从零起头向∞变动时，X从﹣∞向﹢∞变动，在ω＜ω0时、X＜0，电路为容性；在ω＞ω0时，X＞0，电路为感性；在ω＝ω0时

       此时电路阻抗Z(ω0)＝R为纯电阻。电压和电流同相，我们将电路此时的工作状态称为谐振。由于这种谐振产生在R、L、C串联电路中，所以又称为串联谐振。式1就是串联电路产生谐振的前提。由此式可求得谐振角频率ω0如下：

     谐振频率为
