10kV电力电缆常见故障及原因分析-九游老哥J9俱乐部
颁布功夫：2023-07-10 09:15:58人气：
一、10kV电力电缆常见问题及原因分析
1、故障类型
电缆故障可概括为接地、短路、断线三大类，其故障类型重要有以下几方面：
�。�1）闪络故障。
电缆在低压电时处于优良的绝缘状态，不会存在故障�？芍挥械缪怪瞪叩娇隙煊�，或者一段功夫后某一电压持续升高，那么就会瞬间击穿绝缘体，造成闪络故障。
�。�2）一相芯线断线或多相断线。
在电缆导体陆续试验中，电缆的各个导体的绝缘电阻与有关划定相符，但是在查抄中发现有一相或者多相不能陆续，那么就注明一相芯线断线或者多相断线。
�。�3）三芯电缆一芯或两芯接地。
三芯电缆的一芯或者两芯导体用绝缘摇表测试出不陆续，而后又进行一芯或者两芯对地绝缘电阻遥测。若是芯和芯之间存在着比正常值低很多的绝缘电阻，这种绝缘电阻值高于1000欧姆就被称之为高电阻接地故障；反之，就是低电阻接地故障。这两张故障都称为断线并接地故障。
�。�4）三相芯线短路。
短路时接地电阻大幼是电缆的三相芯线短路故障判断的凭据。短路故障有两种：低阻短路故障、高阻短路故障。当三相芯线短路时，低于1000欧姆的接地电阻是低阻短路故障，相反则是高阻短路故障。

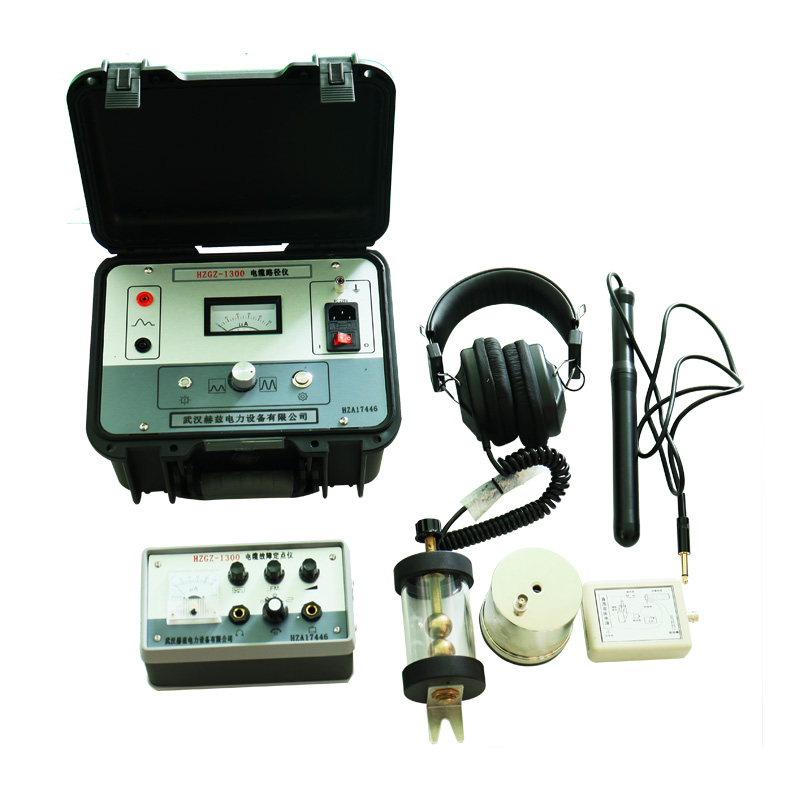

10kV电力电缆常见故障及原因分析
2、原因分析
电缆故障的最直接原因就是绝缘降低而被击穿，综合起来重要有以下几种情况：
�。�1）表力败坏。
电缆故障中表力败坏是最为常见的故障原因。电缆遭表力败坏以来会出现大面积的停电变乱。例如地下管线施工过程中，电缆由于施工机械牵引力太大而被拉断；电缆绝缘层、屏蔽层因电缆过度弯曲而败坏；电缆切剥时过度切割和刀痕太深。这些直接的表力成分城市对电缆造成肯定的败坏。
�。�2）绝缘受潮。
电缆造作出产工艺不精会导致电缆的�；げ惴至�；电缆终端接头密封性不够；电缆�；ぬ自诘缋率褂弥斜晃锾宕檀┗蛘咴夥昵质�。这些是电缆绝缘受潮的重要原因。此时，绝缘电阻降低，电流增大，引发电力故障问题。
�。�3）化学侵蚀。
持久的电流作用会让电缆绝缘产生大量的热量。若是电缆绝缘工作持久处于不良化学环境中就会扭转它的物理机能，使电缆绝月废化甚至失去成效，电力故障会由此产生。
�。�4）持久过负荷运行。
电力电缆长功夫处于高电流运行环境中，若是线路绝缘层里有杂质或者老化，加上诸如雷电之类的表因对过电压的冲击，超负荷运作产生大量的热量，极易出现电力电缆故障。
�。�5）电缆及电缆附件质量。
电缆及有关附件是两种沉要的电缆资料，其质量问题对电力电缆的安全运行有直接影响。电缆及其附件、电缆三头的造作很容易出现质量问题，例如电缆会由于运输、贮藏时封关不严而受潮；绝缘管造作粗糙，厚度不均，管内有气泡；不能正确剥切预造电缆的三头；设计造作者没有凭据要求造作电缆接头。另表，电缆产品设计时资料选用不适当、防水性差也会造成电缆质量问题。
二、10kV电力电缆常见故障的判断步骤
要想判断10kV电力电缆的故障问题就必要凭据故障情况来做单一的试验，并判断故障性质。故障的判断步骤重要有以下几种：
1、根基步骤
�。�1）电桥法。
电桥法利用汗青较长，不外在新技术不休出现的今天，电桥法依然有它的优势。这样的步骤在检测电力电缆单相接地、相间短路等问题上使用起来比力方便，并且误差也幼。传统上是通过推算桥壁平衡调节所得数据和电缆总长度之间的距离测点来寻找故障。但电桥法的不及就是要正确知路电缆的长度等一些原始资料，电缆的相要有优良的绝缘性。而现实中的电缆故障根基上是高阻和闪络故障，用该步骤丈量的功夫比力长。
�。�2）低压脉冲反射法。
在电力电缆故障检测中，所谓低压脉冲反射法就是将高频率的低压脉冲发射到电缆中，脉冲在传布遇到故障点或者不匹配点就会反射电磁波，丈量仪器会接管到反射脉冲。
�。�3）直流闪络法与高压闪络法。
直流闪络法是用来查问闪络故障中的故障点。将直流电压施加在电力电缆故障点中，并将其立刻击穿，此时故障点会出现闪络，丈量点和故障点之间的距离通过丈量波来获取。若是闪络故障在高电压下被立刻击穿，能够使用此步骤。直流闪络法的丈量波波形比力单一，并且易于理解，有着高精度的读数。要是电缆故障点的电阻不高，这种步骤就不合用了。由于这样会让直流泄漏较大的电流量，造成电缆线的电压变幼。此时就应该使用高压闪络法（冲闪法）�Ｄ芄焕谜庵植街枧卸瞎收系阌忻挥谢鞣诺�，但是不能注明产生了间隙放电就是故障点被击穿了。
2、精确确定点丈量法
上述丈量故障点的步骤合用于大领域的故障点，而不合用于施工处置。电缆蹊径和深埋查找能够使用精确查找的方式找出确切的故障点地位。而在这种情况下使用的步骤就是声测法和声磁同步法。
�。�1）声测法。
使用活络度高的声电转换器放大故障点电放时产生的声音，使其转换成声音信号与电流信号，而后利用耳机和仪表等工具确定电缆线路上的故障点。不外这种步骤的弊端就是急速丈量了局有着较大的轻易性，误差也大。若是电缆埋在地下太深就很难丈量，利益就是对设备的要求不高。
�。�2）声磁同步法。
多所周知，电磁场信号的传布速度靠近光速，但是声音的传布速度却相对较慢。如此一来电磁信号速杜纂声速之间有着较大的差距，接管仪器在接管声、磁信号时会把两张信号看做是同时从故障点发出来的，因而探测地位靠近故障点，信号的接管功夫差就会变得更幼，反之亦然。
三、10kV电力电缆常见故障处置步骤
针对10kV电力电缆出现的常见故障，电力企业要实时采取有效的激励步骤，以便电力可能安全悠久地运行。
1、当真治理电力电缆运行环境和自身质量
供电公司（或委托的表部施工企业）在敷设电缆管线时要先调查周围的环境。若是环境中存在侵蚀成分或者其他容易造成故障的成分，就应该尽量避开。另表，还要具体勘测环境中的地质传染情况，在分歧前提的地质环境中需做好相应的防传染筹备措施。例如要慎沉选择在化工厂、地下水传染区的通路建设。
电缆的类型也要参照电网运行环境来选择，器沉电缆的质量，不能让电缆被环境粉碎侵蚀。电缆的主芯横截面需承载得了线路的运行负荷，不能让电缆超负荷或者过电压运行。供电公司要大力宣传电网�；ぶ�，在电力电缆运行的周围设置电缆标识，预防电缆被报答粉碎，如在能干地位设置警示牌，忠告不要触碰、攀爬变压力；不容败坏电缆；严格进攻盗卖和粉碎电缆设施的行为，营造优良的电缆安全运行环境。
2、注沉电力电缆施工运行治理
供电公司应该通过明确的电缆施工运行治理措施来明确电力施工、运行的责任。凭据《电力法》等国度有关的电力设施�；さ乃痉晒�，推进电缆施工、运杏注治理能正常进行下去。对施工人员进行技术培训，保险电力电缆的施工运行质量。电缆线路的安全运行和电力工程质量、正常运行关系亲昵。因而严格培训电缆施工、运行人员的技术能力，并加强查核，既是对电力企业自身掌管，也是对电力电缆的正常施工、运行掌管。
电缆施工中的电缆铺设装置必要设计合理的线路，凭据地形环境选取相应的铺设步骤，如用电用户距离比力远，能够利用架空或者防水型的电缆，用户相对集中的地域能够利用电缆隧路、电缆井�；さ缋�，削减电缆败坏。对于新运行的电力是施工项目，则应该凭据国度的技术要求来严格施工、验收。
电力企业应该在进购电缆时需凭据情况选择型号及数量，必须切合供电线路的切合尺度，不能超负荷运行。将施工中的报答故障、机械磨损减幼到最幼领域，电缆的装置蹊径也应该要合理的铺排和思考。尽量选用支架、管路、电缆沟的方式去铺设电缆，对电缆沟、电缆架等辅助设施应科学设计。尤其要把稳的是，肯定要器沉电缆中央头、终端头的造作质量，多选用新型硅橡胶预造接头，并凭据国度技术要求来施工和验收电缆工程。
3、加强电力电缆的监管和日常守护
供电公司凭据国度部委划定造订有关的监管查抄造度，对线路的负荷电流进行亲昵监督，不能让过负荷击穿结缘，长功夫过负荷运行的电缆会造成电缆故障。成立专门的守护部门，成立配电设备定期巡检造度，让经过专业技术培训、拥有肯定运行治理经验的员工定期巡视电力电缆等设备，若是发现有线路出现故障，要实时上报并提出检建打算。器沉存在安全隐患的电缆线路的特殊巡视查抄，并凭据供电公司的划定做好巡视纪录，如实填写线路的运行情况。巡视线路时，肯定要把稳电缆线路周围的运行情况，例如有没有施工在线路周围、线路的正常运行有没有被粉碎。
