电缆故障测试仪_若何急剧精准的找出电缆故障地点地位呢

颁布功夫：2023-07-12 09:08:25人气：

　　电缆产生故障在所未免，那么该若何急剧精准的找出故障地点地位呢?

　　九游老哥J9俱乐部所出产的电缆故障测试仪秉承一贯的高科技、高精度、高质量的宗旨，将电缆故障测试仪电缆测试水平拉到一个新境界，电缆故障测试仪急剧精准的定位电缆故障地点地位，下面是九游老哥J9俱乐部为各人分享的电缆故障定位步骤及当苦衷项。

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

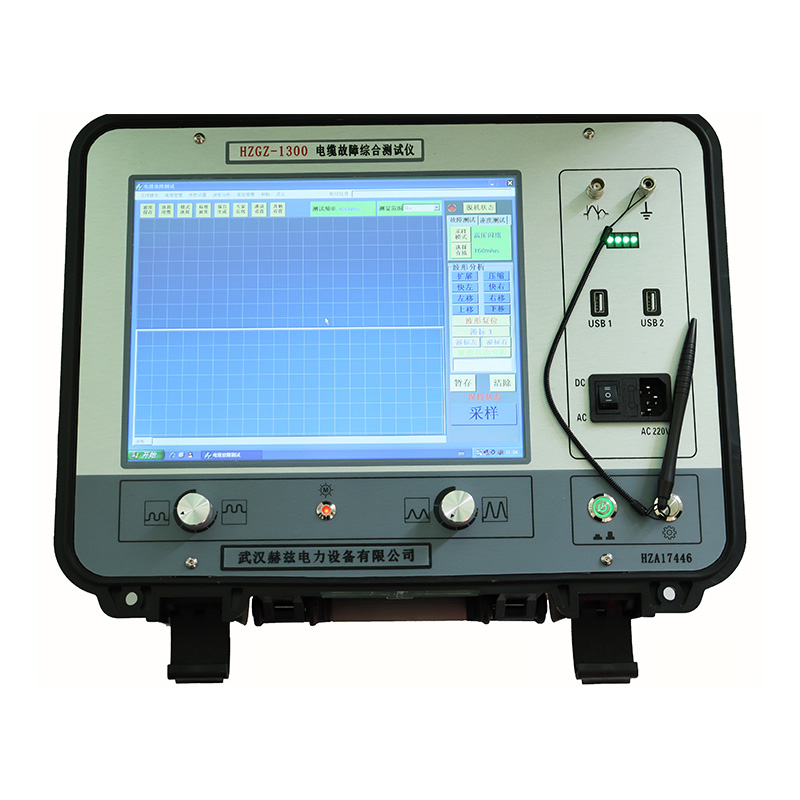

　　电缆故障测试仪

　　在无法看到故障的任何处所都必要电缆故障地位。这是一个多步骤过程，必须尽可能安全，急剧地执行，以预防客户无电。

　　步骤1-电缆隔离和安全法式：电缆故障险些总是永远性故障。这意味着所会商的电缆将处于电缆一端或两端的�；ぷ爸媒⒌淖刺�，使电缆维持隔离但未接地(接地)。

　　第一项工作是让现场的授权人员通过隔离而后接地(接地)一端或两端来使电缆安全。只有在执行了适当的法式后，才允许任何测试人员靠近电缆并筹备测试。

　　步骤2-电缆鉴别：若是存在多根电缆，电缆鉴别测试将鉴别正确的电缆。在堵截电缆之前明显鉴别是安全守护工作的内涵身分。这里的任何谬误都可能是致命的，并可能导致衔接客户的中断功夫更长。

　　步骤3-电缆跟踪：当初次铺设地下电缆时，它很少沿直线运行，而是在深度和方向上蜿蜒。实现电缆跟踪以确定电缆的路线是否遵循预期蹊径。

　　步骤4-故障鉴别：第一个重要法式是确定故障产生的阶段以及是否拥有低电阻或高电阻。该测试确定了诊断故障所需的正确技术和设备。通常，若是发现故障低于100欧姆，则能够使用来自TDR(时域反射计)的低电压脉冲(例如：40V)。若是故障是更高的电阻(>100欧姆)，则可能看不到低压脉冲。对于这些类型的故障，将必要脉冲产生器(冲击放电)或桥。

　　步骤5-故障预约位：必要一种靠得住而精确的预约位步骤来急剧有效地定位电缆故障。优良的预约位能够确定故障地位在电缆长度的几个百分点内，并将精确定位功夫削减到几分钟。

　　请记�。�

　　a)若是是低电阻故障，预约位可能是定位所需的唯一步骤。

　　b)对于高阻故障，应使用SWG(浪涌波产生器)上的ARM(电弧反射)或ICE(脉冲电流)技术�；蛘�，拥有HV DC测试器(桥接器)的衰减步骤可用于预约位。

　　步骤6-精确定位：上述测试步骤将使操作员在故障的5%距离内。在此阶段必须选取声学精确定位技术，以便将误差领域缩幼到0.1%。在大无数情况下，冲击放电产生器用于与声学步骤结合的精确定位。放电产生巨大的噪音，使用声学精确定位装置精确定位。该装置评估声音信号(声速)与冲击放电的电磁(险些是光速)脉冲之间的功夫差。当批示最短功夫差时，显示确切的故障地位。

　　步骤7-沉新激活电缆：实现所有测试和维建后，安全/测试文档将被取缔，电缆将交还给相应的操作员，以便他们能够复原并沉新激活新建复的负载电缆。
