串联谐振在电流系统中利用的利益-九游老哥J9俱乐部

颁布功夫：2023-08-07 09:21:42人气：

　　变频串联谐振试验装置产品是利用串联谐振道理，利用励磁变压器引发串联谐振节造回路，调整变频节造器的输出频率，使节造回路电感L和样品C串联谐振，串联谐振工作电压即是加到样品上工作电压。宽泛用于电力、冶金、石油、化工等行业，重要用于大容量，高电压的电容性试品的交代和预防性试验。

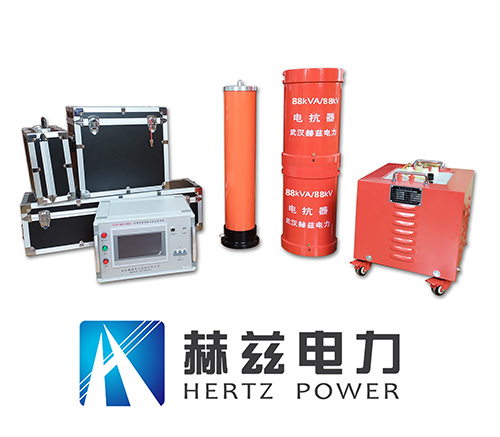

　　变频串联谐振试验装置

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　在供电系统中利用的利益：

　　1、所需开关电源容量大大减幼。串联谐振开关电源是利用串联谐振电抗器和被样品电容串联谐振产生高电压和大电流量的，在一整个操作系统中，开关电源只需用提供操作系统中有功功率亏损的部门，因而，试验所需的电源功率只有试验容量的1/Q。

　　2、机械设备的沉量和体积大大削减。串联谐振开关电源中，不仅省去了笨沉的大功率调压装臵和通常的的大功率工频试验变压器，并且，串联谐振激磁开关电源只需试验容量的1/Q，使得操作系统沉量和体积大大削减，通常为通常的试验装臵的1/10-1/30。

　　3、有效改善输出电压的波形。串联谐振开关电源是串联谐振式滤波电路，能有效改善输出电压的波形畸变，获得很好的正弦波形，有效的预防了谐波峰值对样品的误败坏。

　　4、预防大的短路电流烧伤故障点。变频式串联谐振在串联谐振状态，当样品的绝缘层弱点被败坏时，节造电路顿时脱谐，节造回路电流量迅速降低为所有正常试验电流量的1/Q。而并联谐振或者试验变压器的方式做耐压试验时，败坏电流量顿时提升几十倍，两者相比，短路电流与败坏电流量相差数百倍。所以，串联谐振能有效的找到绝缘层弱点，又不存在大的短路电流烧伤故障点的忧患。

　　5、不会出现任何复原过电压。样品产生败坏时，因失去串联谐振前提，高电压也顿时隐没，电弧即刻熄灭，且复原工作电压的再成立过程很长，很容易在再次达到闪络工作电压前断开开关电源，这种工作电压的复原过程是一种能量堆集的间歇振荡过程，其过程长，并且，不会出现任何复原过电压。
