局放检测缺点部位和缺点-九游老哥J9俱乐部

颁布功夫：2023-08-21 09:56:58人气：

　　部门放电巡检仪检测缺点部位和缺点类型判断凭据

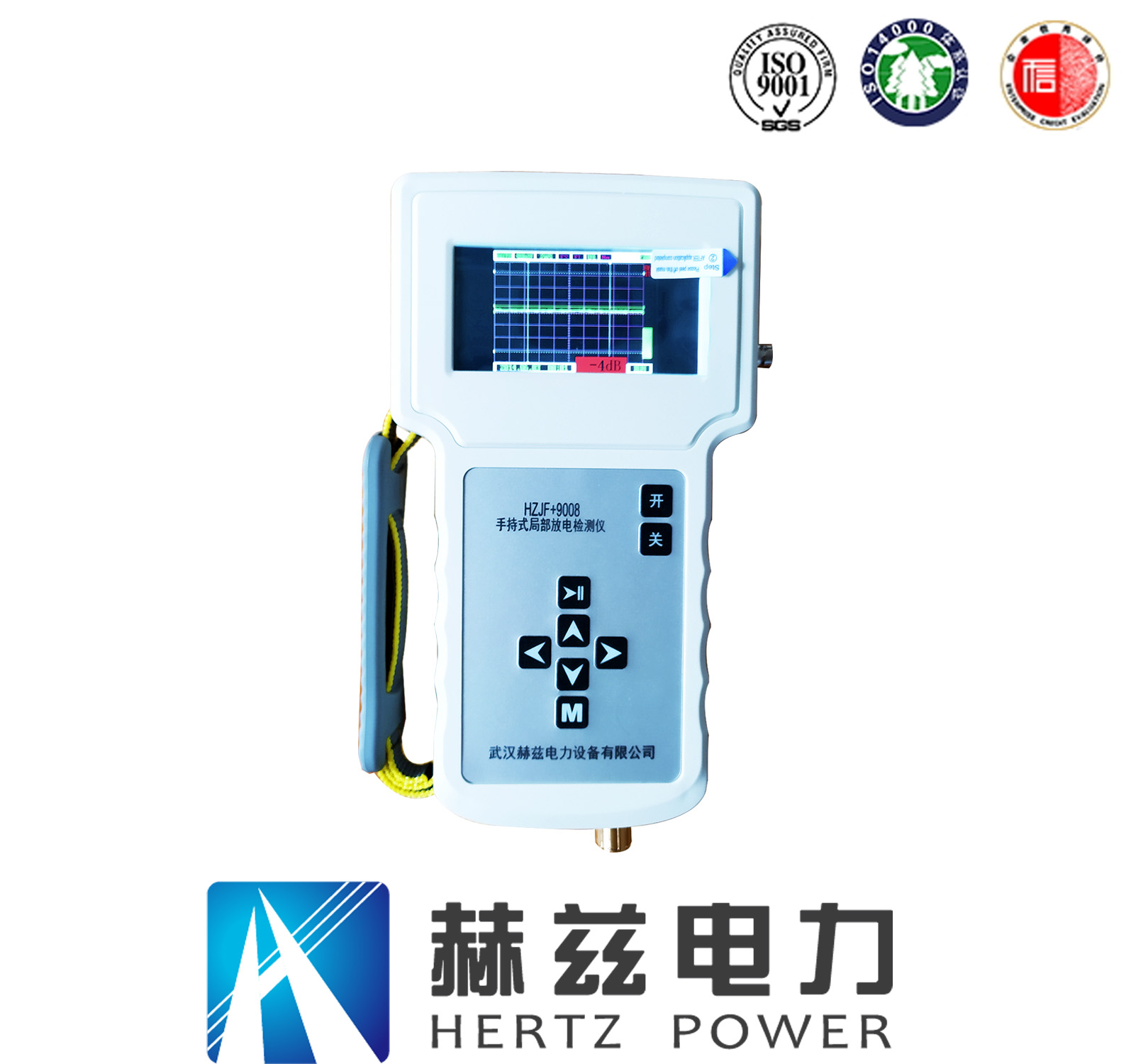

　　HZJF+9008部门放电巡检仪

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　多传感器定位——利用时延步骤实现空间定位 。在疑似故障部位利用多个传感器同时丈量 ，并以信号首先达到的传感器作为触发信号源 ，就能够得到超声波从放电源至各个传感器的传布功夫 ，再凭据超声波在设备媒质中的传布速度和方向 ，就能够确定放电源的空间地位 。

　　单传感器定位——移动传感器 ，测试气室分歧的部位 ，找到信号的大点 ，对应的地位即为缺点点 。通过两种步骤判断缺点在罐体或中心导体上 。步骤一 ，通过调整丈量频带的步骤 ，将带通滤波器丈量频率从100kHz减幼到50kHz ，若是信号幅值显著减幼 ，则缺点地位应在壳体上;信号水平根基不变 ，则缺点地位应在中心导体上 。步骤二 ，若是信号水平的大值在罐体表表周线方向的较大领域出现 ，则缺点地位应在中心导体上;若是大值在一个特定点出现 ，则缺点地位应在壳体上 。缺点类型判断凭据见表C.1 。

　　缺点类型判断凭据

　　自由金属微粒——对于运行中的设备 ，微粒信号的幅值：布景噪声

　　注：这里的推荐参考值 ，各地因设备情况、运行前提和检测仪器等成分的分歧 ，推荐参考值可能分歧 。各地可凭据的汗青检测数据、自身所能接受的系统风险进行统计分析 ，定期订正美满推荐参考值 。

　　电晕放电(数据参考带电设备带电检测技术规范中划定)——毛刺通常在壳体上 ，但导体上的毛刺风险更大 。只有信号高于布景值 ，都是有害的 ，应凭据工况酌情处置 。在耐压过程中发现毛刺放电景象 ，即便低于尺度值 ，也应进行处置 。

　　悬浮电位——电位悬浮通常产生在断路器气室的屏蔽松动 ，PT/CT气室绝缘支持松动或偏移 ，母线气室绝缘支持松动或偏移 ，气室衔接部位接插件偏离或螺栓松动等 。设备内部只有形成了电位悬浮 ，就是危险的 ，应加强监测 ，有前提就应实时处置 。对于126kV GIS ，若是100Hz信号幅值弘远于50Hz信号幅值 ，且Vpeak>10mV ，应缩短检测周期并亲昵监测其增长量 ，若是Vpeak>20mV ，应停电处置 。对于363kV和550kV及以上设备 ，应提高尺度 。
