　　管线探测仪故障测试道理

　　管线探测仪测试道理是由发射机产生电磁信号，通过分歧的发射衔接方式将信号传送到地下被测电缆上，电缆感应到电磁信号后，在电缆上产生感应电流，感应电流沿着电缆向远处传布，在电流的传布过程中，通过该电缆向地面辐射出电磁波，这样当管线定位仪接管机在地面探测时，就会在电缆上方的地面上接管到电磁波信号，通过接管到的信号强弱变动来判断电缆的地位、走向和故障电缆管线探测仪测试道理。

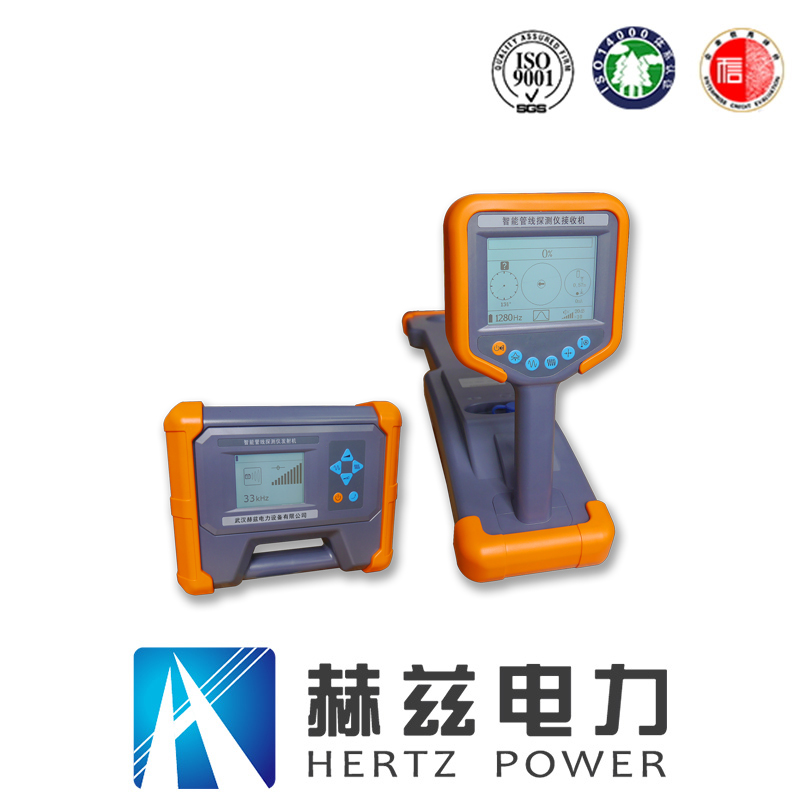

　　HZGX-III电缆管线探测仪

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

　　现实测试是：操作者(人)在肯定的环境(现场)下，把发射机、接管机、选配件及金属管线(被测指标)按肯定的道理理论，用特定的测试步骤结合起来从发送信号到检测信号再得出结论的系统测试过程。在这个过程中不论哪个环节使用共同不当，都可能造成测试的失败。也就是说(现实测试是)在人员+管线探测仪+被测指标+所测试现场成分的测试系统，操作管线探测仪只是一个沉要环节，对金属管线结构、供电方式、接线情况及敷设环境等成分的相识一样沉要，相识的情况越多越有利于测试的了局。在此不做介绍本套管线探测仪的各项测试过程(如有必要能够联系客服提供资料)。

　　发射机道理：

　　接好线后按下电源开关，发射机按下确定键起头工作，自动检测环路阻抗，保障工作在最·佳匹配输出状态，当液晶右下角图标起头旋转标示发射机输出信号，批注发射机正不变工作，此时观察环路阻抗值，通常在1Ω-3KΩ为相宜,若是超过3KΩ以上，注明阻抗过大，线路中的信号很弱，应

　　从以下三方面来调整改善。

　　第一、改善接地极的接地前提，加湿或改接系统地。

　　第二、把金属管线所施加信号的相在另一端接地。

　　第三、调整频率，将开机时的低频改成高频(注：直连法测金属管线时高频足以满足测试)

　　接管机道理

　　以当前接管到的信号强度为基准(三位数字值)以该点位轴心动弹接管机，接管到的信号会随动弹而减弱，当减到最弱时，机头的指向与金属管线在该点的走向成90°角。持续动弹接管机，接管到的信号有又会随动弹而加强，当加强到与基准值一样时，机头的指向就是金属管线的蹊径方向，沿着机头指向跟踪着最强信号向前走，就探测出了金属管线的正确蹊径，这个过程就是信号的跟踪，同时也就探测出了蹊径。

　　电缆管线探测仪测试故障点定位道理

　　电缆的敷设方式是多样的，有直埋泥土中的，有穿管的，有敷设在沟路中的，不论哪种敷设方式对测试蹊径，侧埋深都不受影响，用同样的方式即可实现，但是对测故障和故障点定位道理就分歧了，不只受埋设方式的影响，并且也受电缆电压等级的影响，通常情况下，10kv及以上电压等级电缆不提倡用管线探测仪测试故障，而500v电压等级电缆应优先思考管线探测仪测试故障。值得一提的是，利用电缆管线探测仪解决500v电压等级的直埋电缆，地埋线及路灯线路故障是最·佳选择。
