试验知识 | 工频互换耐压试验，一文全解说！--【九游老哥J9俱乐部】
颁布功夫：2024-01-30 16:04:17人气：
1、尝试介绍
互换耐压试验对于固定有机绝月反说属于粉碎性试验，它会使原来存在的绝缘弱点进一步发展，使绝缘强度逐步降低，形成绝缘内部劣化的累积效应。因而，在进行互换耐压试验前，必须对被试设备先进行绝缘电阻、吸收比、泄漏电流、介质损失角等项主张试验。试验了局正常，方能进行互换耐压试验；若发现设备绝缘情况不良，必须先进行处置后再做耐压试验，预防造成不应有的绝缘击穿。同时必须正确地选择试验电压和耐压功夫。
互换耐压分为：0.1Hz超低频互换耐压，工频互换耐压，变频互换耐压
今天跟各人说说工频互换耐压

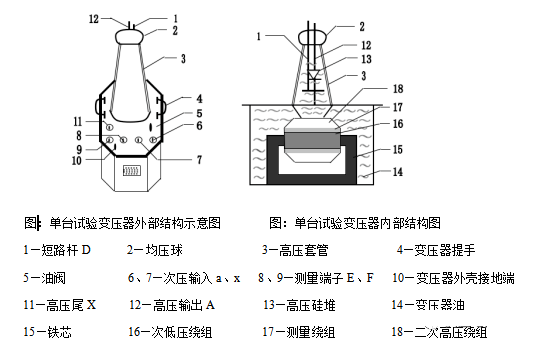

2、试验设备
3、设备道理
用工频电源接入自偶调压器，利用调压器的电压调节，出入至试验变压器的低级绕组，凭据电磁感应道理，在试验变压器高压绕组可获得试验所需的高电压。
4、试验步骤

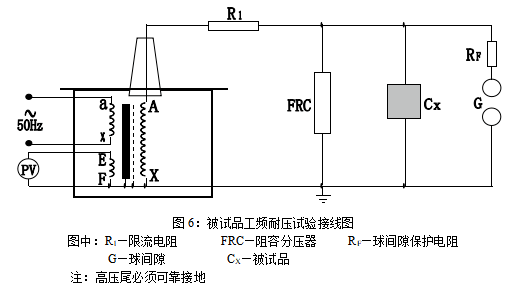

试验变压器做被试品的工频耐压试验使用接线道理图见图
工频耐压试验中限流电阻R1应凭据试验变压器的额定容量来选择。如高压侧额定输出电流在100~300mA时，可取0.5~1Ω/V(试验电压)；高压侧额定输出电流为1A以上时，可取1Ω/V(试验电压)。常用水电阻作为限流电阻，管子长度可按150kV/m思考，管子粗细应拥有足够的热容量(水阻液配造步骤：用蒸馏水参与适量硫酸铜配造成各类分歧的阻值)。
球间隙及�；さ缱瑁旱钡缪钩蚣湎墩ㄖ凳�(通常取试验电压的110%~120%)，球间隙放电，对被试品起到�；ぷ饔�。球间隙�；さ缱杩砂�1Ω/V(试验电压)拔取。
在工频耐压试验中，低电压侧丈量电压(仪表电压)不是极度正确的，其原因是由于试验变压器存在着漏抗，在这个漏抗上必然存在着压降或容升，使试品上的电压低于或高于低压侧丈量电压表上反映出来的电压。工频耐压试验时，被试品上的电压高于试验变压器的输出电压，也就是所谓容升景象。感应耐压试验时，试验变压器的漏抗必然存在着压降。为了正确丈量被试品上所施加的电压，因而常在高压侧接入阻容分压器来丈量电压。
5、当苦衷项
试验人员应做好分工，明确相互间联系步骤。并有专门人监护现场安全及观察试品状态。
被试品应先排除干净，并绝对干燥，以免败坏被试品和试验带来的误差。
对于大型试验，通常都应先进行空升试验。即不接试品时升压至试验电压，校对各类表计，调整球间隙。
升压速度不能太快，并必须预防忽然加压。例如调压器不在零位时忽然合闸。也不能忽然堵截电源，通常应在调压器降至零位时拉闸。
当电压升至试验电压时，起头计时，到1min后，迅速降压到1/3试验电压以下时，能力拉开电源。
在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，堵截电源。终场试验并查明原因：①电压表指针摆动很大；②发现绝缘烧焦或冒烟；③被试品内有不正常的声音。
耐压试验前后应丈量绝缘电阻，查抄绝缘情况。
设备容量选择：
标称试验变压器容量Pn简直定公式：
Pn=kVn 2ωCt×10-9
式中：
Pn——标称试验变压器容量(kVA)
Vn——试验变压器的额定输出高压的有效值(kV)
k ——安全系数。k≥1，标称电压Vn≥1MV时，k=2；标称电压较低时，k值可取高一些。
Ct——被试品的电容量(pF)
ω——角频率，ω=2πf， f——试验电源的频率
被试设备的电容量Ct可由互换电桥测出。Ct的变动很大，可由设备的类型而定。
典型数据如下：
单一的棒式或悬式绝缘子 几十微法
单一的分级套管 100~1000pF
电压互感器 200 ~ 500pF
电力变压器 < 1000kVA ~1000pF
> 1000kVA 1000~10000pF
高压电力电缆和油浸纸绝缘 250~300pF/m
气体绝缘 ~60pF/m
封关变电站，SF6气体绝缘 100~10000Pf;
对于分歧的试验电压Vn，选择分歧的(适当的)安全系数k。
以下列出分歧的Vn所选用的k值供参考。
Vn =50~100kV k = 4
Vn =150~300kV k = 3
Vn > 300kV k = 2
