变压器绕组变形测试仪简介 ----Product introduction
变压器绕组变形测试仪凭据对变压器内部绕组特点参数的丈量 ，选取目前世界蓬勃国度在开发美满的内部故障频率响应分析(FRA)步骤 ，能对变压器内部故障作出正确判断。
变压器设计造作实现后 ，其线圈和内部结构就确定下来 ，因而对一台多绕组的变压器线圈而言 ，若是电压等级一样、绕造步骤一样 ，则每个线圈对应参数(Ci、Li)就应该是确定的。因而每个线圈的频域特点响应也随之确定 ，对应的三相线圈之间其频率图谱拥有肯定可比性。
变压器在试验过程中产生匝间、相间短路 ，或在运输过程中产生冲撞 ，造成线圈相对位移 ，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形 ，就会使变压器绕组的散布参数产生变动。进而影响并扭转变压器原有的频域特点 ，即频率响应产生幅度变动和谐振频点偏移等。并凭据响应分析步骤研造开发的变压器绕组测试仪 ，就是这样一种新鲜的变压器内部故障无损检测设备。它合用于63kV～500kV电力变压器的内部结构故障检测。
变压器绕组变形测试仪是将变压器内部绕组参数在分歧频域的响应变动经量化处置后 ，凭据其变动量值的大幼、频响变动的幅度、区域和频响变动的趋向 ，来确定变压器内部绕组的变动水平 ，进而能够凭据丈量了局判断变压器是否已经受到严沉粉碎、是否必要进行大建。
对于运行中的变压器而言 ，无论从前是否保留有频域特点图 ，通过比力故障变压器线圈间特点图谱的差距 ，也能够对故障水平进行判断。当然 ，若是保留有一套变压器原有的绕组特点图 ，更易对变压器的运行情况、变乱后分析和守护检建提供更为精确有力的凭据。
国度电力公司宣告的[2000]589号文件《预防电力出产沉大变乱的二十五项沉点要求》中15.2条明确划定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始纪录。”15.6中划定：“变压器在遭逢近区突发短路后 ，应做低电压短路阻抗测试或用频响法测试绕组变形 ，并与原始纪录比力 ，判断变压器无故障后 ，方可投运。”低电压阻抗测试能正确反映变压器在绕组变形前后阻抗值的变动。
2005年6月国度电网公司在《十八项电网沉大反变乱措施》的9.2.3和9.7.2中再次要求：110kV及以上电压等级变压器在出厂和投产前 ，应做低电压短路阻抗测试 ，以留原始纪录。110kV及以上电压等级变压器在遭逢出口短路、近区屡次短路后 ，应做低电压短路阻抗测试 ，并与原始纪录进行比力 ，同时应结合短路变乱冲击后的其他电气试验项目进行综合分析。判断变压器无故障后 ，方可投运。正常运行的变压器应至少每6年测一次。
国度尺度《GB1094.5－2003电力变压器第五部门接受短路的能力》将短路电抗值作为诊断变压器是否接受住了短路电流冲击的划定项目。并出格强调：“观察丈量电抗的变动是出格沉要的”。
2008年11月1日执行的《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》划定：现场可选取低电压试验电源实测电力变压器绕组和铁芯的动不变状态参数 ，用以判断变压器绕组有无变形或位移。确定变压器绕组及铁心的动不变状态。导则对检测机遇、检测参数、检测步骤、测试仪器、判断道理、判断的定量界限都作了划定或提醒。
2008年11月1日执行的《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》将使得电抗法测试有法可依 ，有明确的判据可用。
变压器绕组变形测试仪由笔记本电脑及单片机组成高精度丈量系统,结构紧 ，操作单一 ，拥有较完整的测试分析职能 ，对照使用说明书或经过短期培训即可自行操作使用。
变压器绕组变形测试仪参数 ----Technical parameter
| 扫描方式 | ||
| 线性扫描散布 | 扫频丈量领域 | (10Hz)-(10MHz)、40000扫频点 分辨率为0.25kHz、0.5kHz和1kHz |
| 分段扫频丈量散布 | 扫频丈量领域 | (0.5kHz)-(1MHz)、2000扫频点 ； (0.5kHz)-(10kHz) (10kHz)-(100kHz) (100kHz)-(500kHz) (500kHz)-(1000kHz) |
| 技术参数 | ||
| 幅度丈量领域 | (-120dB)至(+20dB) | |
| 幅度丈量精度 | 0.1dB | |
| 扫描频率精度 | 0.01% | |
| 信号输入阻抗 | 1MΩ | |
| 信号输出阻抗 | 50Ω | |
| 信号输出幅值 | ±20V | |
| 同相测试沉复率 | 99.9% | |
| 丈量仪器尺寸 | 300X340X120(mm) | |
| 仪器铝合金箱尺寸 | 310X400X330(mm) | |
| 总体沉量 | 10Kg | |
变压器绕组变形测试仪职能 ----Product features
●变压器绕组变形测试仪由丈量部门及分析软件部门组成 ，丈量部门是高速单片机节造 ，由信号天生及信号丈量组成。丈量部门由无线蓝牙接口与平板电脑衔接 ，无需接线 ，使用方便 ，也可使用USB接口与平板电脑或者笔记本电脑衔接。
●在测试过程中仅必要拆除变压器的衔接母线 ，不必要对变压器进行吊罩、拆装的情况下就实现所有测试。
●仪用具备多衷斓率线形扫频丈量系统丈量职能 ，线形扫频丈量扫描频率高达10MHz ，频率扫描距离可分为0.25kHz、0.5kHz和1kHz,对变压器变形情况提供更多的分析。
●仪器智能化水平高 ，使用方便 ，拥有自动量程调节 ，自动采样频率调节等多种职能。
●软件选取windows平台 ，兼容windows98/2000/winXP/Windows7系统。为使用者提供了越发方便和易于使用的显示界面。
●提供汗青曲线对比分析 ，可同时加载多条汗青曲线观察 ，能具体选择肆意曲线进行横向和纵向分析。配有专家智能分析诊断系统 ，能够自动诊断变压器绕组的状态 ，同时加载6条曲线 ，各条曲线有关参数自动推算 ，自动诊断绕组的变形情况 ，给出诊断的参考结论。
●软件治理职能壮大 ，充分思考现场使用的必要 ，自动保留环境前提参数 ，以便作变压器绕组变形诊断时提供凭据。丈量数据自动存盘、拥有彩色打印职能 ，方便用户出测试汇报。
●软件人道化特点显著 ，丈量的各类前提多为选择项 ，变压用具体参数可保留用做诊断参考 ，并且不用在现场输入 ，能够以来再增长批改信息 ，使用起来越发方便。
●软件智能化水平高 ，在输入、输出信号衔接好之后 ，设置好前提参数 ，就能够实现所有的丈量工作 ，并且随时能在丈量中打开汗青波形曲线进行比力观察和终场丈量。
●每相丈量所需功夫幼于60秒,对一台高、钟注低绕组的电力变压器（容量、电压等级不限）进行绕组变形丈量 ，总需功夫不超过10分钟。
●丈量变压器时,接耳目员可肆意布放信号输入输出引线,对丈量了局无影响,接耳目员可停顿在变压器油箱上面,不用下来,减轻劳动强度。

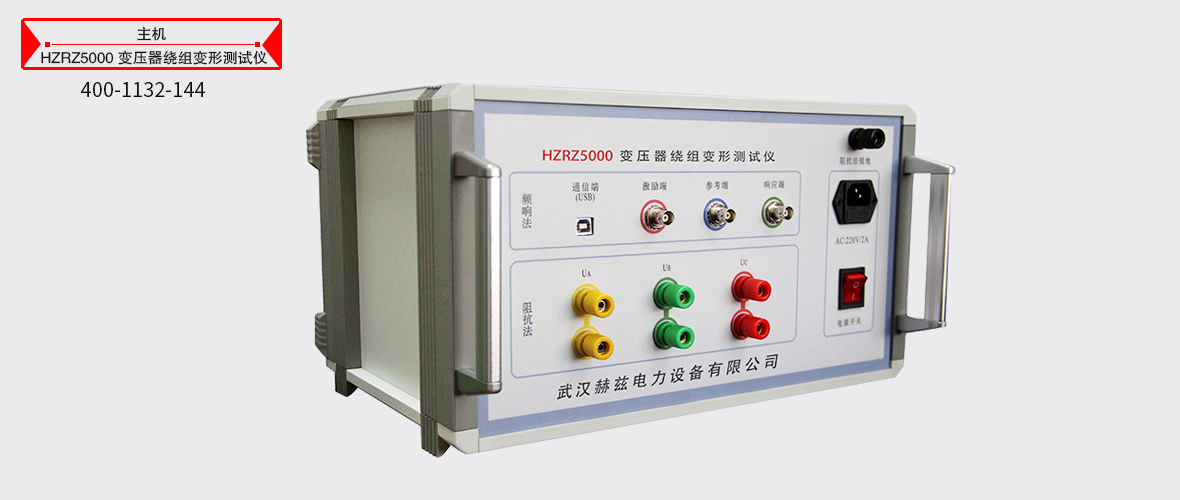

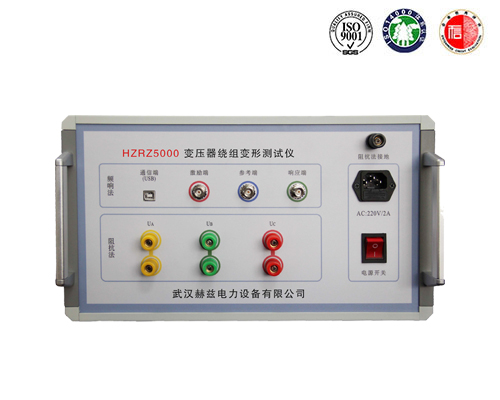

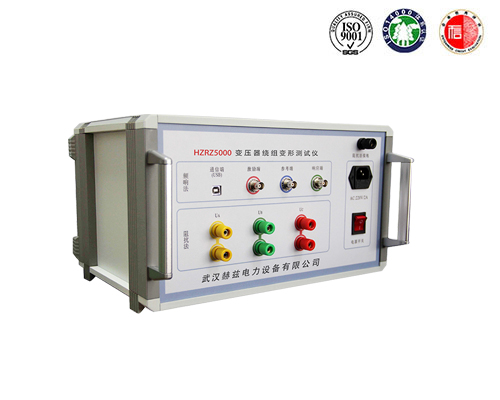

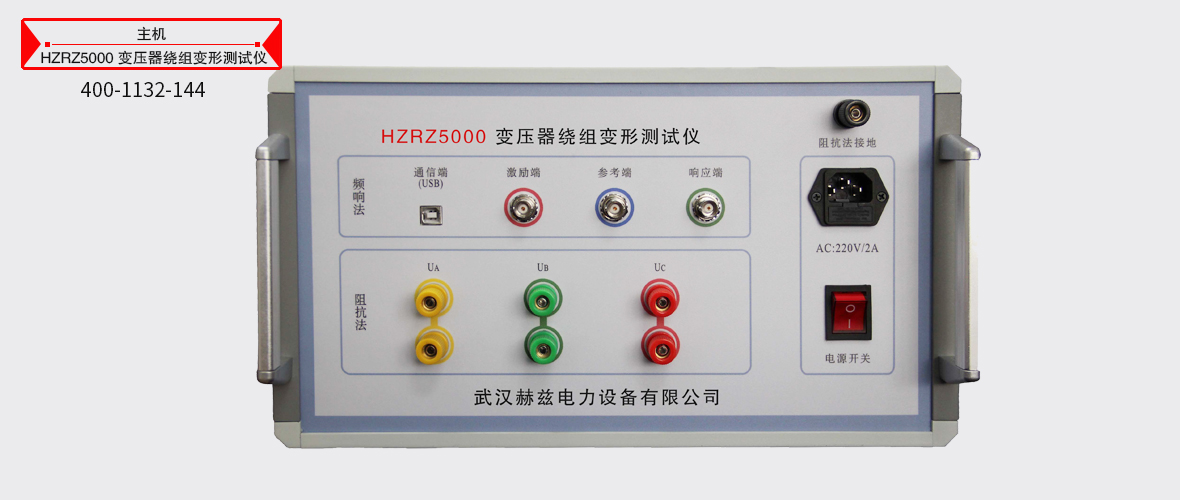

变压器绕组变形测试仪图片 ----Picture display
变压器绕组变形测试仪附件配件 --------Accessories
本产品HZRZ-5000变压器绕组变形测试仪表具体清单请以说明书或代销合同为准
