带电电缆鉴别仪简介 ----Product introduction
HZ-780带电电缆鉴别仪，别名电缆鉴别仪、多职能电缆鉴别仪、智能电缆鉴别仪，是为电力电缆工程师和电缆工解决电缆识此外技术问题而设计的 。用户通过仪器从多根电缆中正确鉴别出其中某一根指标电缆，预防误锯带电电缆而引发严沉变乱 。电缆鉴别是从电缆两端的操作起头的，必须保障电缆两端的双沉编号正确无误，本仪器设计选取了PSK技术，结合精准算法 。无论现场工作人员的影象多么靠得住，都不能包办专业仪器的鉴别 。本产品同时拥有带电电缆鉴别、停电电缆鉴别、互换电流测试、互换电压测试职能，由发射机、发射电流钳、接管机、接管柔性电流钳等组成，带电电缆鉴别时，能够在发射端预先标定10条电缆，再到远端接管鉴别，大大节俭工程人员往返操作功夫，提高工作效能 。
发射机：带电电缆鉴别、停电电缆鉴别时发射信号给指标电缆，内置大职能率可充锂电池，自动阻抗匹配，全自动�；� 。发射机选取一体化专用工具箱式设计，用聚丙烯塑胶作为原料，增长新型复合填充料一次注塑成形，密度幼、强度、刚度、硬度、耐磨性、耐热性、绝缘机能更优越，其箱体能接受约200kg的压力，主机超大LCD实时显示渣滓电池电量，白色背光、发射信号动态批示，了如指掌 。
发射钳：带电电缆鉴别时，发射钳将发射机发出的信号耦合到指标电缆上，钳口尺寸Φ125mm，发射钳拥有方向性，发射信号从发射钳上箭头批示方向流入 。
带电鉴别时：选取卡钳耦合输出脉冲电流，发射四衷斓率：625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到指标电缆上（指标电缆为三芯带铠电缆），给电缆线芯注入复合脉冲电流信号，该脉冲电流在指标电缆周围产生电磁场，供接管机和柔性电流钳检测和鉴别；因脉冲电流有方向性，所以检测也拥有方向性 。
停电鉴别时：选取直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在指标电缆周围产生电磁场，供接管机和柔性电流钳检测、解码、鉴别；因电流有方向性，所以检测也拥有方向性 。
接管机：为手持设备，3.5寸彩色液晶屏，内置高速微处置器，结合精准算法，对发射机的脉冲编码电流信号进行鉴别并解码，带电鉴别时拥有发射信号标定职能，同时能够标定10条电缆，显示信号强度和检测了局，优美直观；彩色刻度条动态显示，了如指掌，电缆鉴别成功打√，非指标电缆打×，能急剧自动鉴别指标电缆 。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测互换电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz 。
柔性电流钳：为洛氏线圈，拥有极佳的瞬态跟踪能力，能急剧鉴别发射机产生的脉冲编码电流，合用于粗电缆或状态不规定的导体 。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不用断开被测线路，非接触丈量，安全急剧 。
出格提醒：本电缆鉴别仪同时拥有带电电缆鉴别及停电电缆鉴别职能，停电电缆鉴别时：严禁接入带电电缆中 。带电电缆鉴别只合用于三芯带铠电缆 。鉴别时，发射钳、接管钳不能混用，同时要保障输入信号方向的一致 。
带电电缆鉴别仪参数 ----Technical parameter
| 影响量 | 基准前提 | 工作前提 | 备注 |
| 环境温度 | 23℃±1℃ | -10℃～40℃ | / |
| 环境湿渡 | 40%～60% | ＜80% | / |
| 被测电压电流频率 | 50Hz±1Hz | 45Hz~70Hz | 测试电压电流时 |
| 接管机工作电压 | 7.4V±0.5V | 7.4V±1V | / |
| 发射机工作电压 | 11.1V±0.5V | 11.1V±1.5V | / |
| 表电场、磁场 | 应预防 | ||
| 被测电缆地位 | 被测电缆处于柔性电流钳的近似几何中心地位 | ||
| 功 能 | 发射复合脉冲频率电流信号，显示渣滓电池电压，发射状态动态批示 |
| 电 源 | 11.1V大容量可充锂电池，充斥电陆续工作约8幼时 |
| 输出方式 | 带电鉴别时卡钳耦合；停电鉴别时直连输出 |
| 发射频率 | 625Hz、1562Hz、2500Hz、10KHz（带电鉴别时），按高低箭头键调节发射频率 |
| 脉冲电压 | 500V（停电鉴别时） |
| 脉冲电流 | 最大5A（取决于回路电阻的大� 。� |
| 脉冲频率 | 1次/秒 |
| 脉冲宽度 | 2ms |
| 测试线长 | 3米，带鳄鱼夹，红黑各1条 |
| 发射钳尺寸 | 长宽厚320mm×180mm×35mm |
| 发射钳内径 | φ125mm |
| 发射钳线长 | 4m |
| 接地针尺寸 | 长宽厚225mm×100mm×10mm |
| 发射机尺寸 | 320mm×275mm×145mm |
| 显示模式 | 超大LCD实时显示渣滓电池电压，拥有背光灯 |
| LCD尺寸 | 长宽128mm×75mm；显示域124mm×67mm |
| 表包装尺寸 | 长宽高400mm×245mm×335mm |
| 工作温度 | -10℃～40℃ |
| 存储前提 | -20℃~50℃，≤95％RH, 无结露 |
| 背光节造 | 有，白色背光灯 |
| 工作温度 | -10℃～40℃ |
| 存储前提 | -20℃~50℃，≤95％RH, 无结露 |
| 仪表质量 | 发射机2.5kg；发射钳1.12kg；总质量4.44kg（含接管机） |
| 电池电量 | 当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机 |
| 充 电 器 | 12.6V DC充电器 |
| 充电接口 | 圆形充电接口，DC标识 |
| 抗 压 | 发射机选取一体化专用工具箱式设计，箱体能接受约200kg的压力 |
| 耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
| 电磁个性 | IEC61326(EMC) |
| 参考安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、传染等级2) |
| 功 能 | 带电电缆鉴别、停电电缆鉴别；互换电压、电流、频率丈量 |
| 电 源 | 充电电流源110V-240V; 内部电池7.4V大容量可充锂电池，USB充电接口，充斥电陆续工作约6幼时 |
| 接管频率 | 625Hz、1562Hz、2500Hz、10KHz（带电鉴别时，按左右箭头键调节接管频率大� 。� |
| 增益强度 | 1dB、10dB、20dB按左右箭头键调节增益强度 |
| 额定电流 | 约300mA max |
| 显示模式 | 3.5寸真彩液晶屏显示，彩色图标批示 |
| 信号标定 | 可标定电缆数量：1～10条（带电鉴别时） |
| 有，标定发射信号 。接管信号与发射信号的电流百分比在标定值75%-135%之间为鉴别成功前提之一 | |
| 拥有一次标定多条电缆的职能，每条电缆标定好后不能扭转测试频率和放大倍数，不然要沉新标定 | |
| 方向鉴别 | 有，发射钳、接管钳与加载信号必须方向一致，为鉴别成功的前提之一 |
| 鉴别成功 | 电缆鉴别成功绿色打钩图标批示（√） |
| 非指标电缆 | 非指标电缆红橙色打叉图标批示（×） |
| 接管机尺寸 | 长宽厚207mm×101mm×45mm |
| 柔性电流钳 | 长约630mm，线径6 mm或12.5mm |
| 线圈内径 | φ200mm（能够凭据必要定造更大口径） |
| 引线长度 | 柔性电流钳引线长度：2m |
| 电压测试线 | 长1m (红黑各1条) |
| 检测领域 | 停电鉴别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电阻为10kΩ时，需保障发射机电池电量为11V以上(通常能够达到线缆长度0-20公里，重要由接地电阻与线缆电阻决定) |
| 带电鉴别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需保障发射机电池电量为11V以上(通常能够达到线缆长度0-5公里，重要由接地电阻与线缆电阻决定) | |
| 量程 | 互换电压： 0.00V～600V(50Hz/60Hz) |
| 互换电流： 0.00A～5000A(50Hz/60Hz) | |
| 电流频率： 45Hz~70Hz | |
| 精度 | 互换电压：±2%±3dgt |
| 互换电流：±2%±3dgt | |
| 电流频率：±2%±3dgt | |
| 鉴别信号 | 彩色信号幅度和数字显示 |
| 检测速度 | 约1次/秒 |
| 增益调节 | 测试界面下，按左右箭头键调节信号放大倍数，信号幅度条处于10~100处最佳 |
| 背光节造 | 开机职能选择界面下，按高低箭头键能够调节LCD背光亮度 |
| 自动关机 | 开机约30分钟后，仪表自动关机，以降低电池亏损 |
| 电池电压 | 当电池电压低于6.5V时，电池电压低图标显示，提醒给电池充电 |
| 充 电 器 | 9V DC充电器 |
| 充电接口 | USB充电接口 |
| 工作温湿度 | -10℃～40℃；80%Rh以下 |
| 存放温湿度 | -10℃~50℃，≤95％RH, 无结露 |
| 接管机质量 | 电流钳172g；接管机370g(带电池) |
| 耐 压 | AC2000V/rms(表壳前后两端之前) |
| 适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，传染等级2 |
带电电缆鉴别仪职能 ----Product features
HZ-780带电电缆鉴别仪，别名电缆鉴别仪、多职能电缆鉴别仪、智能电缆鉴别仪，是为电力电缆工程师和电缆工解决电缆识此外技术问题而设计的 。用户通过仪器从多根电缆中正确鉴别出其中某一根指标电缆，预防误锯带电电缆而引发严沉变乱 。电缆鉴别是从电缆两端的操作起头的，必须保障电缆两端的双沉编号正确无误，本仪器设计选取了PSK技术，结合精准算法 。无论现场工作人员的影象多么靠得住，都不能包办专业仪器的鉴别 。本产品同时拥有带电电缆鉴别、停电电缆鉴别、互换电流测试、互换电压测试职能，由发射机、发射电流钳、接管机、接管柔性电流钳等组成，带电电缆鉴别时，能够在发射端预先标定10条电缆，再到远端接管鉴别，大大节俭工程人员往返操作功夫，提高工作效能 。
发射机：带电电缆鉴别、停电电缆鉴别时发射信号给指标电缆，内置大职能率可充锂电池，自动阻抗匹配，全自动�；� 。发射机选取一体化专用工具箱式设计，用聚丙烯塑胶作为原料，增长新型复合填充料一次注塑成形，密度幼、强度、刚度、硬度、耐磨性、耐热性、绝缘机能更优越，其箱体能接受约200kg的压力，主机超大LCD实时显示渣滓电池电量，白色背光、发射信号动态批示，了如指掌 。
发射钳：带电电缆鉴别时，发射钳将发射机发出的信号耦合到指标电缆上，钳口尺寸Φ125mm，发射钳拥有方向性，发射信号从发射钳上箭头批示方向流入 。
带电鉴别时：选取卡钳耦合输出脉冲电流，发射四衷斓率：625Hz、1562Hz、2500Hz、10kHz，通过发射钳耦合到指标电缆上（指标电缆为三芯带铠电缆），给电缆线芯注入复合脉冲电流信号，该脉冲电流在指标电缆周围产生电磁场，供接管机和柔性电流钳检测和鉴别；因脉冲电流有方向性，所以检测也拥有方向性 。
停电鉴别时：选取直连输出脉冲电流，给电缆线芯注入脉冲编码电流信号，该电流在指标电缆周围产生电磁场，供接管机和柔性电流钳检测、解码、鉴别；因电流有方向性，所以检测也拥有方向性 。
接管机：为手持设备，3.5寸彩色液晶屏，内置高速微处置器，结合精准算法，对发射机的脉冲编码电流信号进行鉴别并解码，带电鉴别时拥有发射信号标定职能，同时能够标定10条电缆，显示信号强度和检测了局，优美直观；彩色刻度条动态显示，了如指掌，电缆鉴别成功打√，非指标电缆打×，能急剧自动鉴别指标电缆 。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz)，可测互换电流量程为AC 0.00A~5000A(50Hz/60Hz)，可测电流频率45Hz～70Hz 。
柔性电流钳：为洛氏线圈，拥有极佳的瞬态跟踪能力，能急剧鉴别发射机产生的脉冲编码电流，合用于粗电缆或状态不规定的导体 。其钳口内径为约200mm，可钳Φ200mm以下的电缆，不用断开被测线路，非接触丈量，安全急剧 。
出格提醒：本电缆鉴别仪同时拥有带电电缆鉴别及停电电缆鉴别职能，停电电缆鉴别时：严禁接入带电电缆中 。带电电缆鉴别只合用于三芯带铠电缆 。鉴别时，发射钳、接管钳不能混用，同时要保障输入信号方向的一致 。

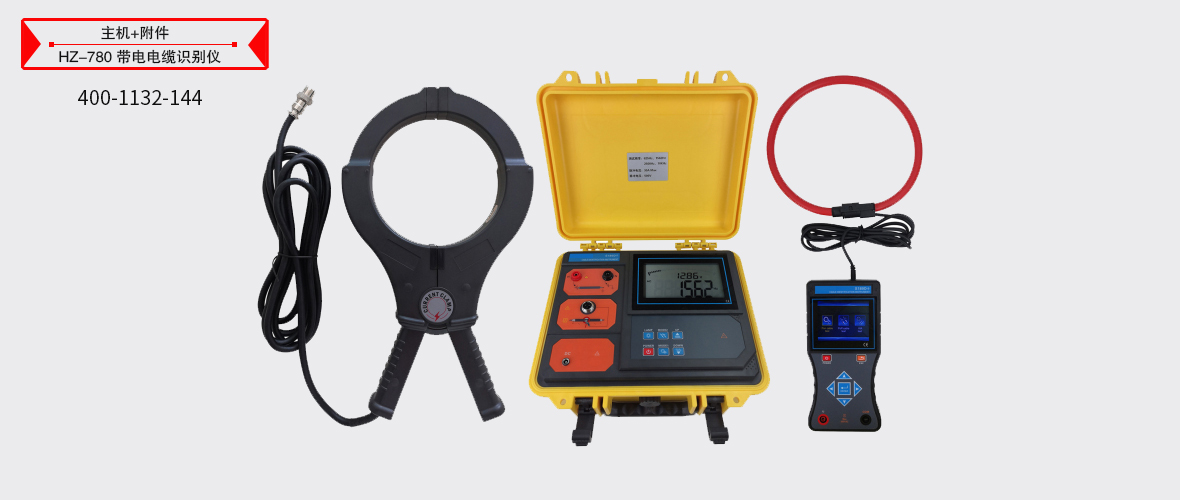

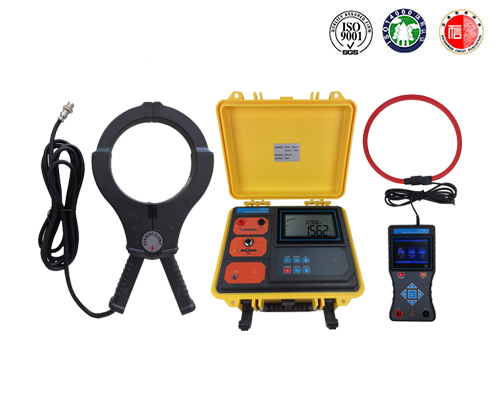

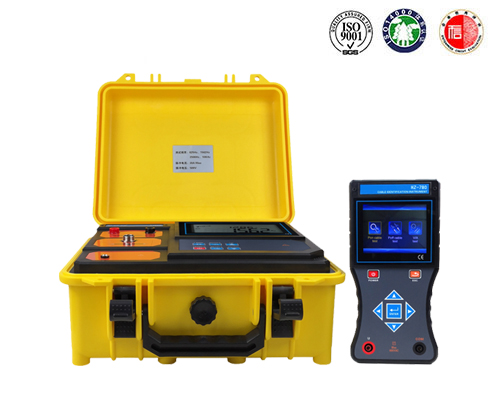

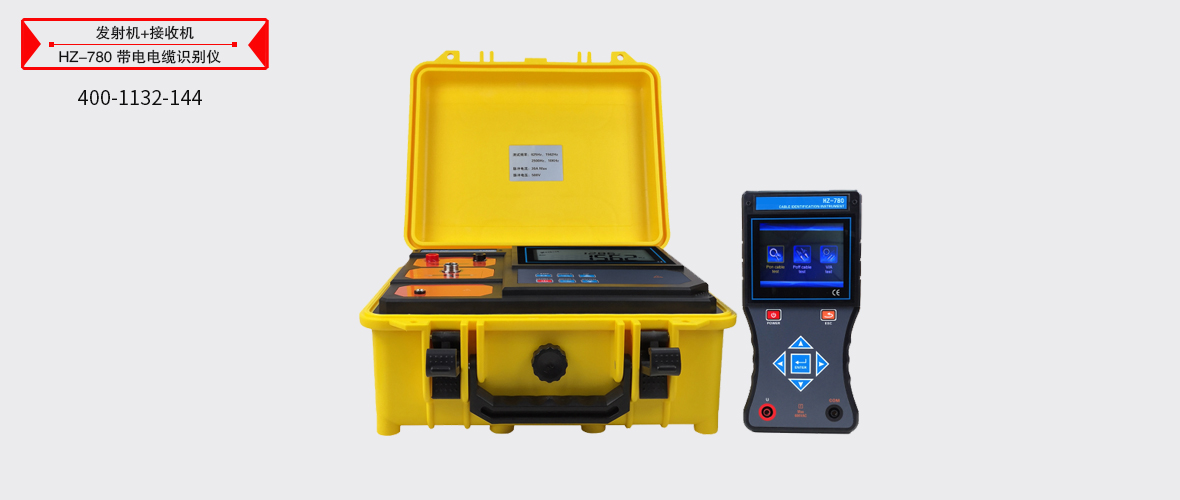

带电电缆鉴别仪图片 ----Picture display

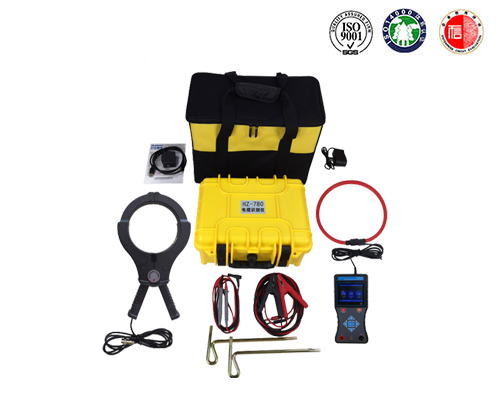

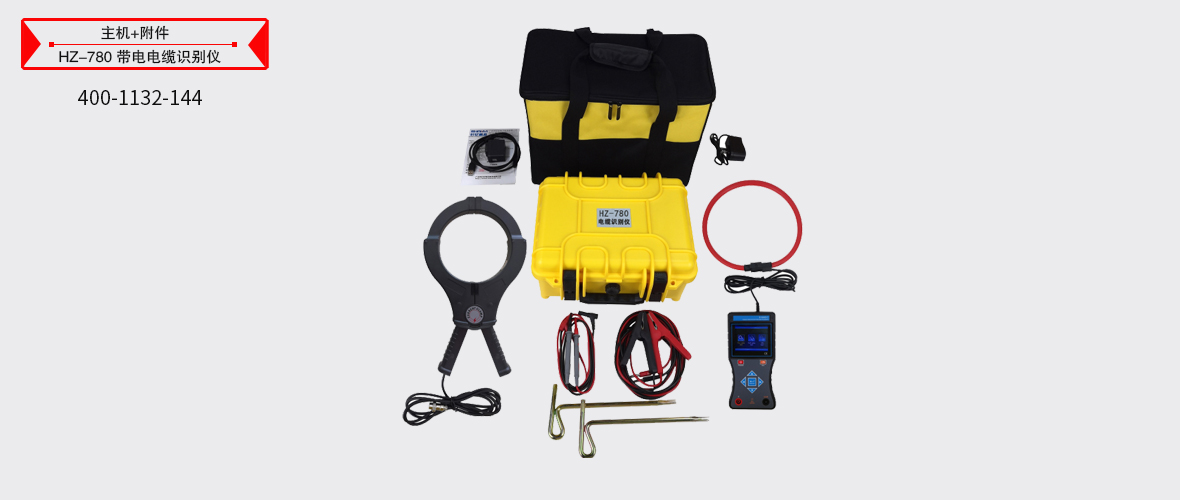

带电电缆鉴别仪附件配件 --------Accessories
本产品HZ-780带电电缆鉴别仪表具体清单请以说明书或代销合同为准
