异频线路参数测试仪简介 ----Product introduction
异频线路参数测试仪是现场测试各类高压输电线路（架空、电缆、架空电缆混合）工频参数的高精度测试仪器。仪器为一体化结构，内置变频电源� ？�，可变频调压输出电源。频率可变为45H和55Hz，选取数字滤波技术，避开了工频电场对测试的滋扰，从底子上解决了强电场滋扰下正确丈量的难题。同时合用于全数停电后用发电机供电检测的场所。
随着电网的发展和线路走琅酌地的严重，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越缜密，在输电线路工频参数测试时滋扰越来越强，严沉影响测试的正确性和测试仪器设备的安全性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密丈量� ？椤⒏咚偈执χ眯酒岸烙械墓茸ɡ际蹩垢杏Φ缪沟缏� ；有效地解除强滋扰的影响，保障仪器设备的安全，能极其方便、急剧、正确地丈量输电线路的工频参数。
异频线路参数测试仪参数 ----Technical parameter
| 1 | 使用前提 | -20℃～50℃ | RH＜80% |
| 2 | 抗滋扰道理 | 变频法 | |
| 3 | 电 源 | AC 220V±10% | 发电机≧3KW |
| 4 | 电源输出 | 最大输出电压 | AC300V |
| 电压精度 | 0.5% | ||
| 电流精度 | 0.5% | ||
| 最大输出电流 | 8A | ||
| 输出频率 | 45Hz、55Hz | ||
| 5 | 丈量领域 | 电容 | 0.01～30µF |
| 阻抗 | 0.01～400Ω | ||
| 阻抗角 | -180°～+180° | ||
| 6 | 丈量分辨率 | 电容 | 0.0001µF |
| 阻抗 | 0.0001Ω | ||
| 阻抗角 | 0.0001° | ||
| 7 | 丈量正确度 | 电容： ≥1µF时，±1%读数±0.01µF ； ＜1µF时，±2%读数±0.01µF ； |
|
| 电阻： ≥1Ω时，±1%读数±0.01Ω ； ＜1Ω时，±2%读数±0.01Ω ； |
|||
| 阻抗角： ±0.2°(电压＞1.0V） ； ±0.3°(电压:0.2V～1.0V) ； |
|||
| 8 | 抗滋扰电流 | 30A | |
| 9 | 抗感应电压 | 10KV | |
| 10 | 表型尺寸 | 550（L）×430（W）×530（H） | |
| 11 | 存储器大幼 | 200 组 支持U盘数据存储 | |
| 12 | 沉 量 | 67 Kg | |
异频线路参数测试仪职能 ----Product features
一体化结构，体积幼、沉量轻
仪器内部高度集成化，把传统丈量步骤中将近一卡车的设备器材全数集成在一体化主机箱内 ；是目前国内一致产品傍边体积最幼、沉量最轻的 ；为试验提供了一种最单一便捷的试验伎俩。
接入电源单一方便
仪器所有丈量过程仅仅只需接入市电220V电压即可，解决现有丈量步骤中现场380V电压接入不方便的麻烦。
超强的抗感应电压能力
仪器内部选取怪异的抗感应电压电路，保障仪器可能接受更高的感应电压（抗感应电流能达到30A），可能在1万伏的高感应电压下正常工作。
变频技术、精准丈量
抗滋扰能力强，由仪器内部自带变频电源� ？樘峁┮瞧髡闪渴涑龅缭�，频率可变为45Hz和55Hz，并选取数字滤波技术，有效地避开了现场各类工频滋扰信号，使仪器实现高精度、正确靠得住的丈量。
高速处置器
精准急剧，仪器内部选取专业的急剧数字信号处置器作为处置主题，在保障丈量数据精准的前提下，大大的提升了一路自身的运算处置能力。
操作单一
表部接线单一，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就能够完玉成数的丈量 ；解决了现有测试伎俩存在的测试接线倒换啰嗦、抗滋扰、不变度、精度等方面存在的问题 ；预防因改接线时感应电压对尝试人员的中伤。
海量数据存储
仪器内部建设有日历芯片和大容量存储器，能将检测了局按功夫挨次保留，随时能够查看汗青纪录，并能够打印输出。
科学先进的数据治理
仪器数据能够通过U盘导出，可在肆意一台PC机上查看和治理数据并可做成工作汇报。
全触摸超大液晶显示
操作单一，仪器建设了高端的全触摸液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都极度明显，操作人员不必要额表的专业培训就能使用。轻轻触摸一下就能实现整个过程的丈量，是目前极度梦想的智能型丈量设备。
操作安全� ；�
仪器内部专门设计检测接地的职能，来判断仪器在现场是否接地优良，若是接地虚接，或者没有接上，仪器会自动判断，不容使用人员操作，确保人身安全，和� ；ひ瞧鞯氖褂�。

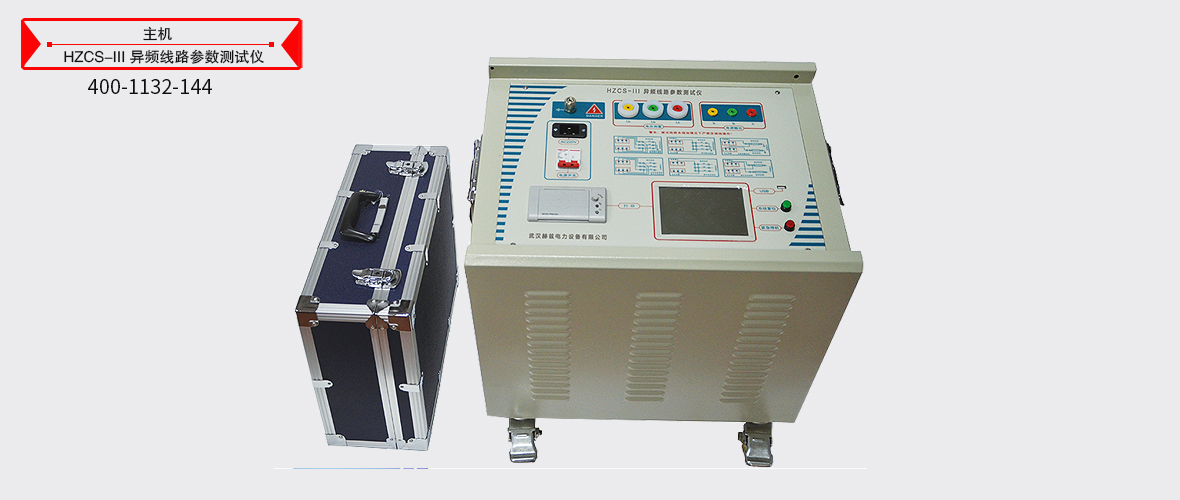

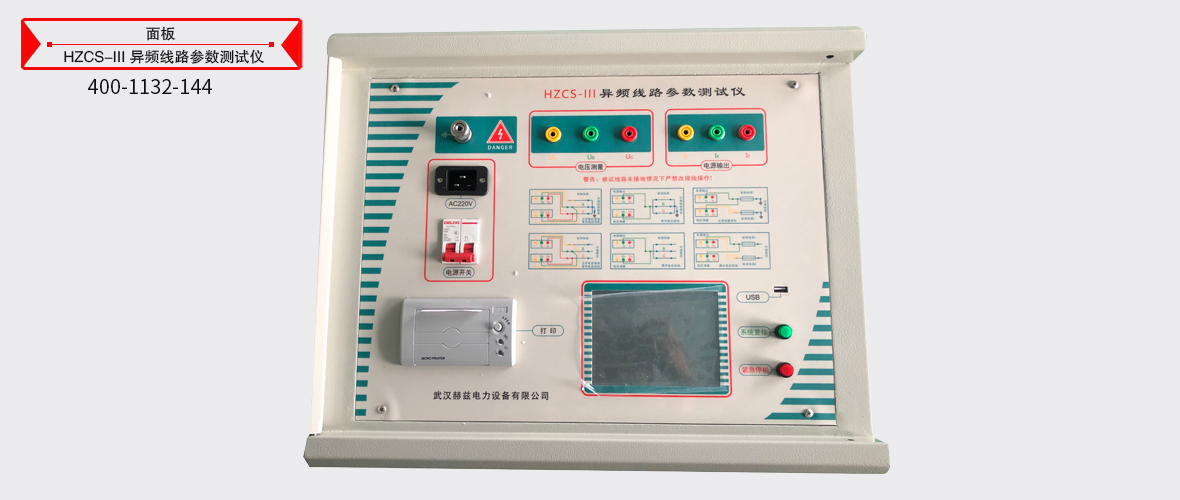

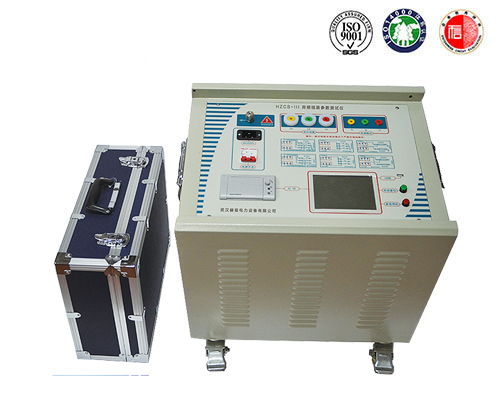

异频线路参数测试仪图片 ----Picture display
异频线路参数测试仪附件配件 --------Accessories
本产品HZCS-III异频线路参数测试仪表具体清单请以说明书或代销合同为准
