绝缘电阻表检定装置简介 ----Product introduction
绝缘电阻表（兆欧表）是国度强造检定计量用具，按直流电源装置分为直接作用模拟批示绝缘电阻表（摇表）和电子式绝缘电阻表 。直接作用模拟批示的绝缘电阻的检定规程为JJG622-1997绝缘电阻表（兆欧表）检定规程 。电子式绝缘电阻表的检定规程为JJG1005-2005电子式绝缘电阻表检定规程 。两个规程划定的检定装置的重要尺度器为高压高阻箱和高压电压表 。本装置含高压高阻箱（高阻输出部门）和直流高压数字电压表（电压输入部门），可同时满足JJG622-1997和JJG1005-2005的要求 。其中高压高阻箱的丈量领域为100Ω～1TΩ 。工作电压为5kV，正确度级别为0.1级 。直流高压数字电压表的丈量领域该装置设计有独立的泄露屏蔽端钮，在丈量过程中无显著不不变及短路、开路景象 。为0～5kV 。正确度等级为1.0级 。能丈量绝缘电阻表的开路电压、中值电压、跌落电压和峰值电压 。
绝缘电阻表检定装置参数 ----Technical parameter
1.电阻输出（高压高阻箱）部门
1.1电阻输出部门的正确度等级及工作电压（电流）
| 阻 值 | 500GΩ | 300GΩ | 100GΩ | ×10GΩ | ×1GΩ | ×100MΩ |
| 正确度等级 | 2 | 2 | 2 | 2 | 1 | 1 |
| 标称电压 | 5000V | 5000V | 5000V | 5000V | 5000V | 5000V |
| 阻 值 | ×10MΩ | ×1MΩ | ×100kΩ | ×10kΩ | ×1kΩ | ×100Ω |
| 正确度等级 | 0.2 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 标称电压\流 | 2500V | 1000V | 1mA | 8mA | 20mA | 50mA |
1.2调节领域：100Ω～1TΩ,调节细度为100Ω
1.3使用环境前提
1.3.1参考温度领域：20℃～25℃
1.3.2标称使用温度领域：18℃～28℃
1.3.3参考湿度领域：40%～60%
1.3.4标称使用湿度领域：25%～70%
1.4电阻变差极限：
在参考前提下，由单一影响量产生变动所引起的变差
| 影 响 量 别 | 标称使用领域 | 允许的变差 |
| 环 境 温 度 | 18～28℃ | a/2 % |
| 相 对 湿 度 | 25%～70% | ≤10GΩ a/2 % ＞10GΩ a% |
| 工 作 电 压 | （1～1/5）标称电压 | ≤10GΩ a/2 % ＞10GΩ a% |
a为检定装置中电阻输出部门电阻盘正确度等级（各电阻盘a值分歧）
1.5绝缘电阻：
检定装置中电阻输出部门的电路，与电路无电气衔接的任何其它表部金属间的绝缘电阻，在标称电压下测得的电阻值不幼于1TΩ 。
1.6绝缘强度：
检定装置中电阻输出部门的电路与测试用参考接地址之间，应能接受频率为45～65Hz的现实正弦互换电压11kV并历时1min的试验，而不出现击穿与飞弧景象 。
1.7检定装置中电阻输出部门输出端的残存电阻应＜0.1Ω，其变差＜0.01Ω 。
测试了局中应不含测试时衔接导线的电阻
1.8表形尺寸：442mm×270mm×145mm
1.9沉量：＜5kg
2．电压丈量（高压直流数字电压表）部门
2.1丈量领域:0～5000V
2.2正确度:±（1%读数±0.2%满量程）
2.3供电电源:DC9V
2.4显示:四位半、液晶显示测试了局
2.5读数不变性：±3个字
2.6峰值电压丈量回路满足JJG622-97绝缘电阻表检定规程中图3的要求 。
绝缘电阻表检定装置职能 ----Product features

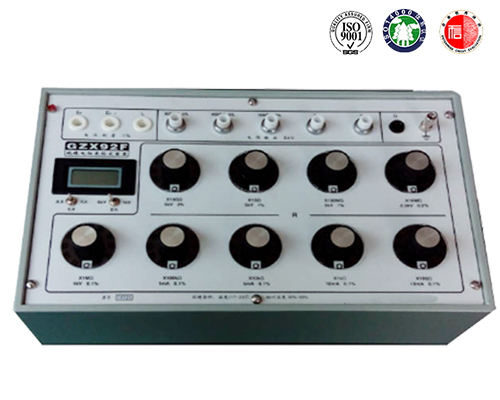

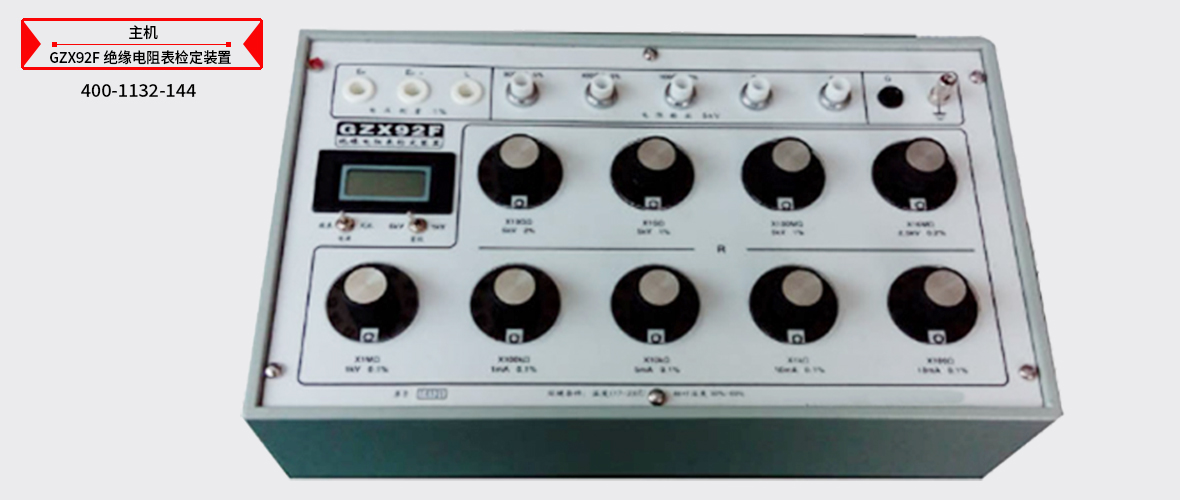

绝缘电阻表检定装置图片 ----Picture display
绝缘电阻表检定装置附件配件 --------Accessories
本产品GZX92F绝缘电阻表检定装置表具体清单请以说明书或代销合同为准
注 ; 九游老哥J9俱乐部产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知
