调感式串联谐振耐压装置简介 ----Product introduction
调感式串联谐振耐压装置参数 ----Technical parameter
1. 使用环境温度:-20℃～+55℃
2 相对湿度: ≤90%（25℃）
3 工作频率: 50Hz±0.5Hz
4. 相对湿度：≤90%RH;
5. 海拔高度: ≤1000米；
6 电源波形畸变系数幼于5%
二、装置重要技术参数及职能
1、额定容量：40kVA；
2、输入电源：220V，频率为50Hz；
3、额定电压：80KV；
4、额定电流：0.5A；
5、工作频率：50Hz；
6、波形畸变率：输出电压波形畸变率≤1%；
7、工作功夫：额定负载下允许陆续1min；过压1.2倍1分钟；
8、温 升：额定负载下陆续运行1min后温升≤65K；
9、品质成分：装置自身Q≥10(f=50Hz)；
10、丈量精度：系统有效值1.5级；
11、环境电磁场滋扰所引起尺度器的误差变动，幼于被检互感器根基误差限值的1/20；由检定接线引起被检互感器误差的变动，幼于被检互感器误差限值的1/10
三、设备遵循尺度
GB10229-88 《电抗器》
GB1094 《电力变压器》
GB50150-91 《电气装置装置工程电气设备交代试验尺度》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《表壳防护等级》
GB2900 《电工名词术语》
GB/T16927.1~2-1997 《高电压试验技术》
JB3570-1991
四、系统配置及其参数
1. 激励变压器HZJLB-3kVA/4/8kV/0.2kV 1台
额定容量：3kVA；
输入电压：220V，单相；
输出电压：4/8kV；
结 构：干式；
沉 量：约22 kg；

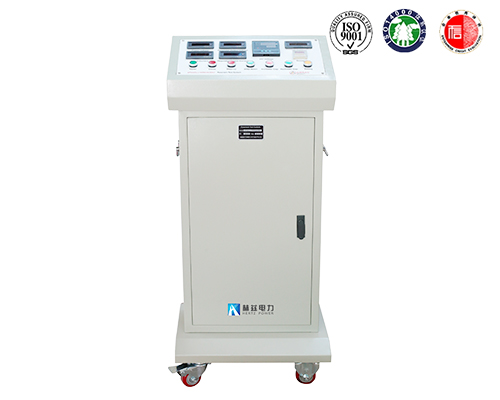

2. 节造电源HZBP-3KVA/220V 1台
a) 额定输出容量：3KVA
b) 工作电源：220±10%V 工频
d) 输出电压：0 - 250V，
g) 额定输入电流：12A
h) 额定输出电流：12A
i) 运 行 时 间：额定容量下陆续1min
j) 额定容量下陆续运行1min元器件最高温度≤65K;
k) 噪 声 水 平：≤50dB
l）沉 量：约13 kg；

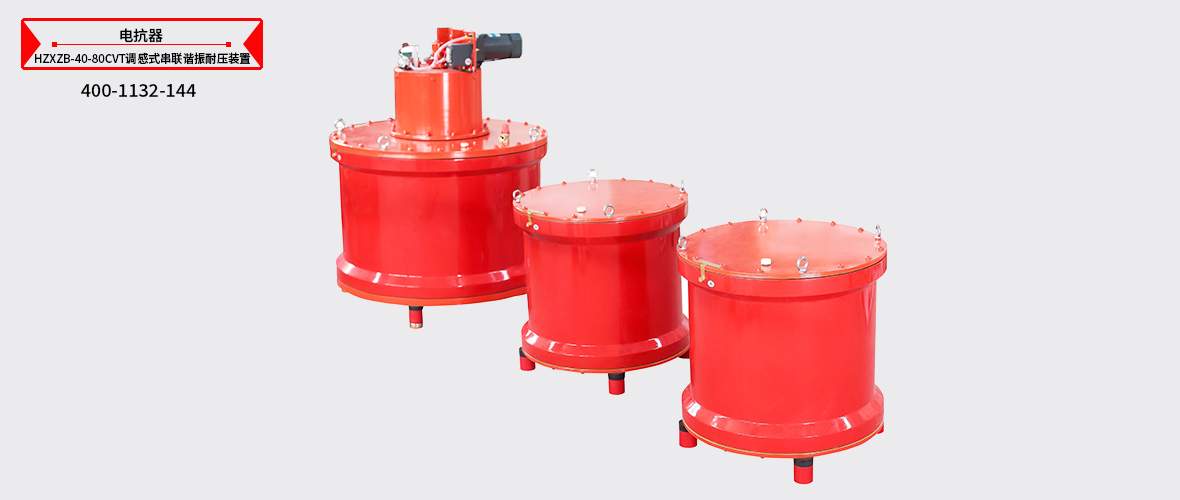

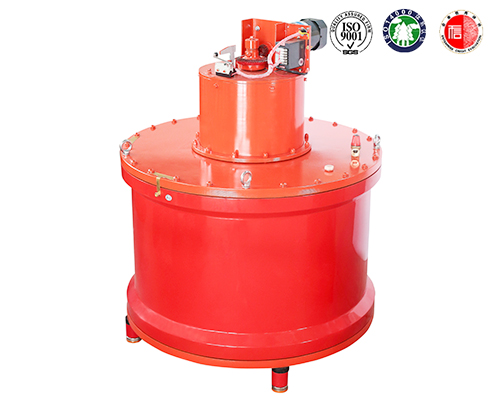

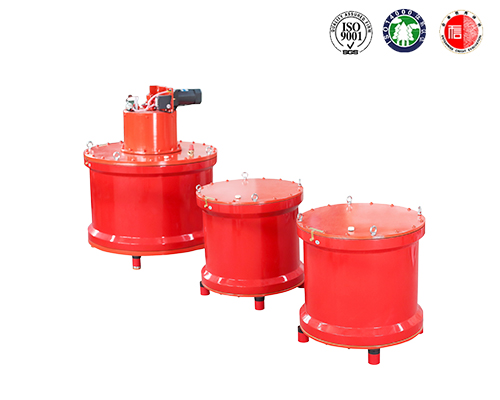

3. 可调电抗器HZDK-20kVA/40kV 2节
额定容量：20kVA;
额定电压：40kV；
额定电流：0.5A；
电 感 量： 150H-300H/单节可调
品质成分：Q≥10 (f=50Hz)；
结 构：干式；
沉 量：约26kg；六、供货清单一览表
（一）配置设备一览表
| 序号 | 设 备 名 称 | 型 号 及 规 格 | 单元 | 数量 | 备注 |
| 1 | 激励变压器 | HZJLB-3kVA/4/8kV/0.2kV | 台 | 1 | |
| 2 | 节造电源 | HZBP-3KVA/0.22kV | 台 | 1 | |
| 3 | 高压电抗器 | HZDK-20kVA/40kV | 台 | 2 |
| 序号 | 资 料 名 称 | 单元 | 数量 | 备 注 |
| 1 | 出厂试验汇报 | 份 | 1 | |
| 2 | 成套装置使用说明书 | 份 | 1 | |
| 3 | 产品合格证和用户定见卡 | 套 | 1 |
调感式串联谐振耐压装置职能 ----Product features
1.1输出电压波形好，回路处于工频谐振状态，对工频基波电流呈低电抗，而对其他谐波电流呈高电抗，有良好的滤波机能。
1.2必要电源容量幼。由于回路呈谐振状态，输出容量是所需电源容量的Q倍，品质因数Q值可达20～80。
1.3当试品产生击穿，回路失谐，电抗器立即起到限度短路电流作用，回路电流只有正常工作电流的1/Q，不会加剧对被试品的粉碎。
1.4该装置为干式组合式串联谐振装置，由干式试验变压器（励磁变压器）和一台干式电抗器组成。
1.5本装置整套设备应为组合式，适合现场使用。
1.6调压节造箱有过流�；ぶ澳�，过流�；ぱ∪〔β胝�。
1.7本装置使用的电抗器应选取陆续可调骨气隙的方式,方便的宽领域的调节其电感值，
2串联谐振升压设备
电抗器与励磁变压器
2.1电抗器的电感值与额定电感值之差不超过额定电感值的-5%～+3%。
2.2电抗器绝缘水平能耐受其额定电压的1.2倍工作频率电压作用lmin不产生闪络、击穿。
2.3电抗器在谐振装置工作时对应的负荷和功夫下，绕组温升不大于45K。
2.4电抗器在额定电压下，5min内进行两次高端对地短路放电，整个装置不产生败坏。
2.5电抗器部门放电试验在装置自身系统下进行，在额定电压下不大于10pC。
2.6调感电抗器操作机能安稳、活络、无卡涩，并可陆续可调，气隙地位批示与电感值有对应关系，批示地位应正确、靠得住。
2.7电抗器操作系统的衔接为软衔接，拥有肯定的调节领域。
2.8电抗器空载损耗耐压后值与耐压前值之比不大于1.02倍。
2.9励磁变压器的直流电阻、变比、绝缘电阻、介损机能要求切合GB1094.1、GB1094.2、GB1094.5的机能要求。
2.10干式励磁变压器温升机能满足额定容量前提下绕组温升不大于45K，绝缘不开裂。
2.11励磁变压器绝缘水平应耐受工作频率下的1.2倍额定输出电压作用5min，不产生闪络、击穿。

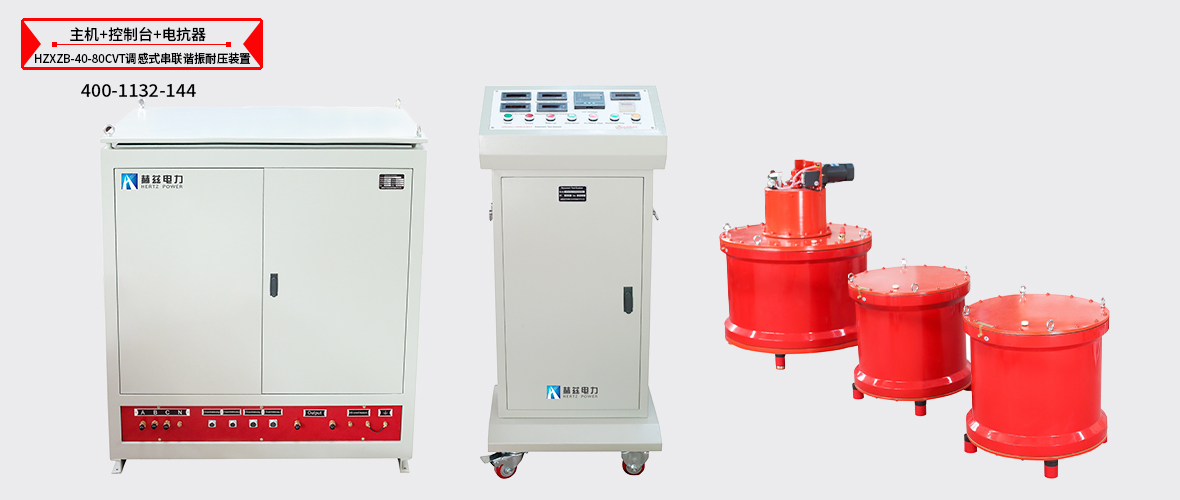

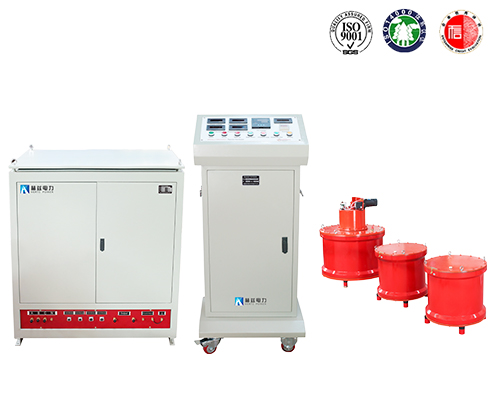

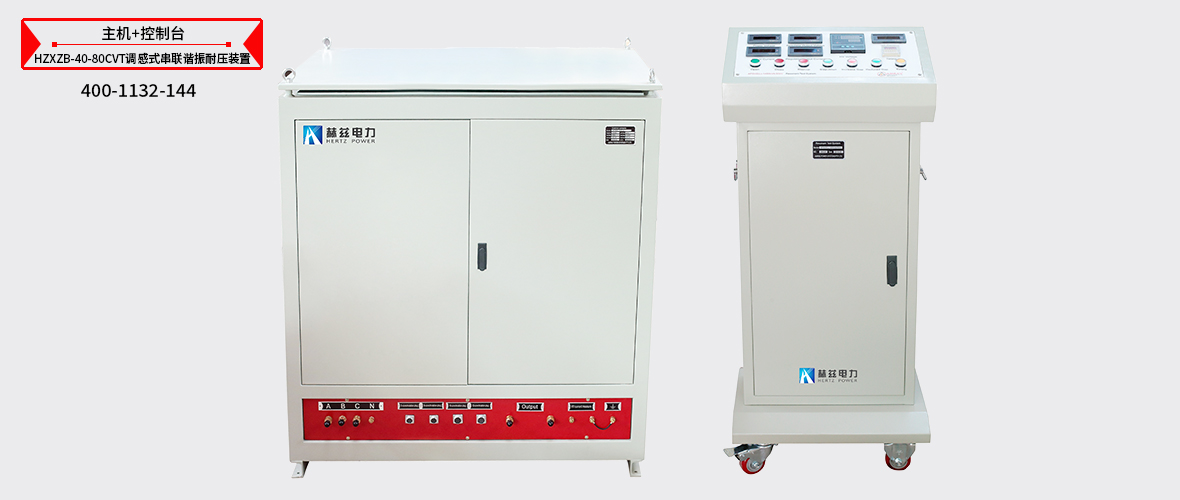

调感式串联谐振耐压装置图片 ----Picture display
调感式串联谐振耐压装置附件配件 --------Accessories
本产品HZXZB-40-80CVT调感式串联谐振耐压装置表具体清单请以说明书或代销合同为准
