全自动变压器综合测试系统简介 ----Product introduction
全自动变压器综合测试系统参数 ----Technical parameter
一、变压器功率分析仪 ，满足单相、三相丈量 ，其机能指标要求如下：
1、电压丈量领域30V—800V,电流丈量领域0.1A—5A,精度0.2级；
2、功率U*I,精度0.5级；
3、功率因数0.020--1.000 ，精度0.1级；
4、频率40—70Hz ，精度0.1级；
5、三相总功率P；
6、空载电流I0%；
7、空载损耗P0；
8、负载损耗PK；
9、阻抗电压UK；
10、三相功率值Pa(Pab)、Pb、Pc(Pbc)；
11、三相均匀线电压Un；
12、三相均匀电流In.
二、精密电流互感器应满足如下指标：
1、额定工作电压：1kV
2、耐压电压：3.5kV
3、容量：1VA
4、丈量领域0.1A～220A
5、精度为0.05级
6、其变比200、100、50、20、10、5、2.5/1A共7档
三、中频发电机组应满足如下指标
1、额定容量:30kVA；
2、输出电压领域:30V～800V；
3、输出电流：21A
4、输出频率：150Hz±2% 。
5、输入电压:380V；
四、油浸式互换试验变压器满足如下指标
1、额定容量：20kVA；
2、额定凹凸压电压：50 kV/0.6kV；
3、输出电流：0～0.4A；
4、输入电压：0V～500V；
5、输入电流：0～34A；
6、额定工作频率：50Hz
五、TSJA-100kVA三相调压器技术指标
1、输入电压三相380V ，输出电压10-650V ，
2、最大负荷电流89A 。
3、调压器拥有无触点调压的特点 ，使用方便
4、能持久靠得住运行 。宽泛用于工矿企业、
5、农业及科研等单元 ，作为调节电压的通用设备 。
6、当输入电压恒按时 ，它能在带负载的情况下 ，
7、无级滑润地调节输出电压 。调压器与TWK节造共同使用 ，可实现自动调压稳压 。按额定频率50Hz设计的调压器 。
1、电压丈量领域30V—800V,电流丈量领域0.1A—5A,精度0.2级；
2、功率U*I,精度0.5级；
3、功率因数0.020--1.000 ，精度0.1级；
4、频率40—70Hz ，精度0.1级；
5、三相总功率P；
6、空载电流I0%；
7、空载损耗P0；
8、负载损耗PK；
9、阻抗电压UK；
10、三相功率值Pa(Pab)、Pb、Pc(Pbc)；
11、三相均匀线电压Un；
12、三相均匀电流In.
二、精密电流互感器应满足如下指标：
1、额定工作电压：1kV
2、耐压电压：3.5kV
3、容量：1VA
4、丈量领域0.1A～220A
5、精度为0.05级
6、其变比200、100、50、20、10、5、2.5/1A共7档
三、中频发电机组应满足如下指标
1、额定容量:30kVA；
2、输出电压领域:30V～800V；
3、输出电流：21A
4、输出频率：150Hz±2% 。
5、输入电压:380V；
四、油浸式互换试验变压器满足如下指标
1、额定容量：20kVA；
2、额定凹凸压电压：50 kV/0.6kV；
3、输出电流：0～0.4A；
4、输入电压：0V～500V；
5、输入电流：0～34A；
6、额定工作频率：50Hz
五、TSJA-100kVA三相调压器技术指标
1、输入电压三相380V ，输出电压10-650V ，
2、最大负荷电流89A 。
3、调压器拥有无触点调压的特点 ，使用方便
4、能持久靠得住运行 。宽泛用于工矿企业、
5、农业及科研等单元 ，作为调节电压的通用设备 。
6、当输入电压恒按时 ，它能在带负载的情况下 ，
7、无级滑润地调节输出电压 。调压器与TWK节造共同使用 ，可实现自动调压稳压 。按额定频率50Hz设计的调压器 。
全自动变压器综合测试系统职能 ----Product features
1．本系统选取全电脑操作 ，同时保留手动操作的职能 ，可在鼠标上或触摸屏上实现试验 ，试验后数据自动上传到试验汇报 ，原始数据查问时只需输入数据编号 ，即可自动调出数据 。
A、键盘输入变压器根基参数（容量、凹凸压侧电压） ，即可全自动选择投切凹凸压电流互感器、电压互感器档位；
B、全自动投切互感器档位（无需按钮手动）、并自动投切；
C、全自动起落调压器、并进行自动调速 ，到额定电流或电压自动终场；并锁定试验数据,自动上传到试验汇报.
D、全自动进行异常电流、电压�；� ，并发出警报批示；
E、全自动采集数据 ，并自动保留数据 ，自动复原整机初始状态；
F、全自动打印出厂试验汇报 。
2．数据监测选取国际尺度的全数据（同屏显示所有参数、向量图）监测 ，选取高精度功率分析仪丈量 ，保障了数据的正确性 ，该功率分析仪为我公司自主研发 ，自行出产 ，已经成功运行在国度变压器质量检测中心二年 。
3．系统�；ぱ∪∪砑坝布约跋低郴ニ榷喑帘；� ，台体选取分体式设计 ，节造部门选取一次线路和二次节造线路分隔设计 ，大大提高了对试验人员、被试产品的安全性 。
4．本系统选取三表法（3P3W）试验道理 ，互感器为三只0.05级的单相独立系统 ，并且共同自动换挡系统 ，实现一二次全数电动自动换挡 ，提高了试验的不变性和试验精度 。
5．在试验升压情况下 ，由于感应式调压器由电机与蜗轮蜗杆传动 ，在调压过程中有很大的惯性 ，出格是在做工频耐压和空载试验时 ，试验电压很难精确节造 。我司选取变频调速的方式 ，电机速度能够报答轻易调节快慢 。大大提高了工作效能以及试验数据的正确性 。
6．本系统也能够进行变压器31次谐波分析试验 。（变压器功率分析仪仪具备此职能） 。
7.选取一体式节造设计规划,即变压器的直流电阻测试、变比测试、空载个性和负载个性以及变压器的凹凸压工频耐压和感应耐压试验在一个台体上 ，各职能部门相互独立并能够自由组合 。均实现自动测试 。
8.选取一体式节造规划的益处是既方便试验人员操作,也便于装置调试,可提高台体的靠得住性 。
A、键盘输入变压器根基参数（容量、凹凸压侧电压） ，即可全自动选择投切凹凸压电流互感器、电压互感器档位；
B、全自动投切互感器档位（无需按钮手动）、并自动投切；
C、全自动起落调压器、并进行自动调速 ，到额定电流或电压自动终场；并锁定试验数据,自动上传到试验汇报.
D、全自动进行异常电流、电压�；� ，并发出警报批示；
E、全自动采集数据 ，并自动保留数据 ，自动复原整机初始状态；
F、全自动打印出厂试验汇报 。
2．数据监测选取国际尺度的全数据（同屏显示所有参数、向量图）监测 ，选取高精度功率分析仪丈量 ，保障了数据的正确性 ，该功率分析仪为我公司自主研发 ，自行出产 ，已经成功运行在国度变压器质量检测中心二年 。
3．系统�；ぱ∪∪砑坝布约跋低郴ニ榷喑帘；� ，台体选取分体式设计 ，节造部门选取一次线路和二次节造线路分隔设计 ，大大提高了对试验人员、被试产品的安全性 。
4．本系统选取三表法（3P3W）试验道理 ，互感器为三只0.05级的单相独立系统 ，并且共同自动换挡系统 ，实现一二次全数电动自动换挡 ，提高了试验的不变性和试验精度 。
5．在试验升压情况下 ，由于感应式调压器由电机与蜗轮蜗杆传动 ，在调压过程中有很大的惯性 ，出格是在做工频耐压和空载试验时 ，试验电压很难精确节造 。我司选取变频调速的方式 ，电机速度能够报答轻易调节快慢 。大大提高了工作效能以及试验数据的正确性 。
6．本系统也能够进行变压器31次谐波分析试验 。（变压器功率分析仪仪具备此职能） 。
7.选取一体式节造设计规划,即变压器的直流电阻测试、变比测试、空载个性和负载个性以及变压器的凹凸压工频耐压和感应耐压试验在一个台体上 ，各职能部门相互独立并能够自由组合 。均实现自动测试 。
8.选取一体式节造规划的益处是既方便试验人员操作,也便于装置调试,可提高台体的靠得住性 。

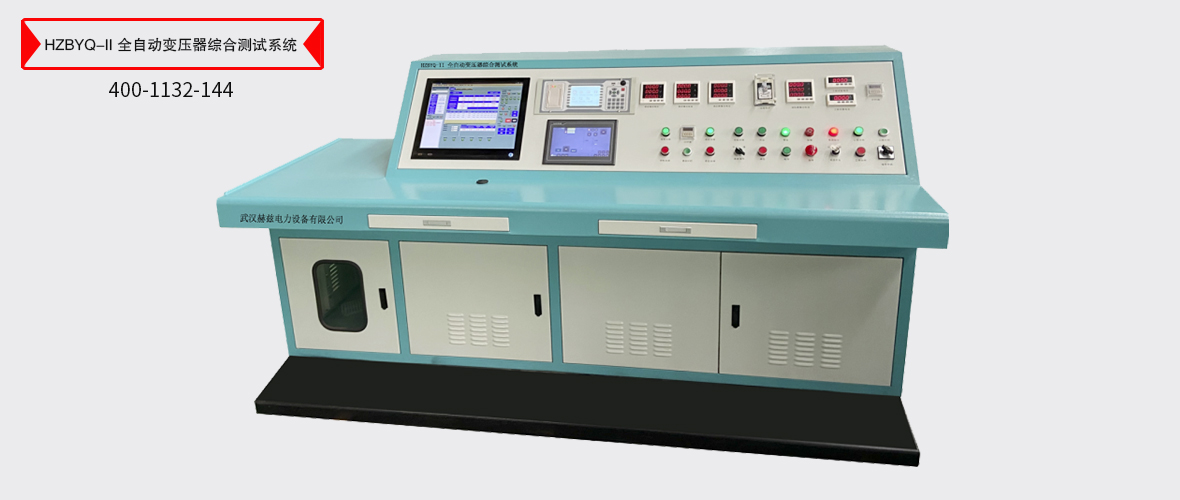

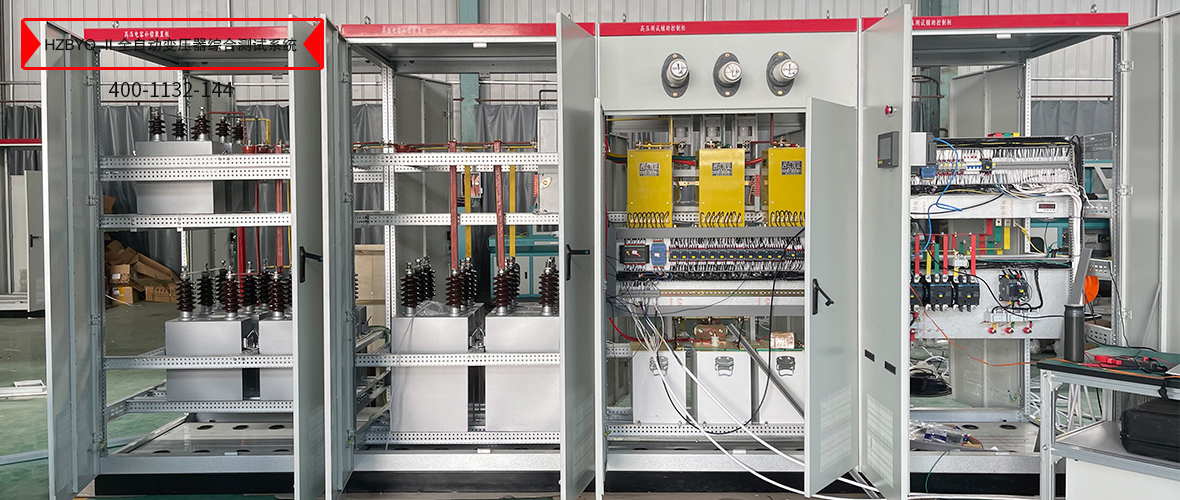

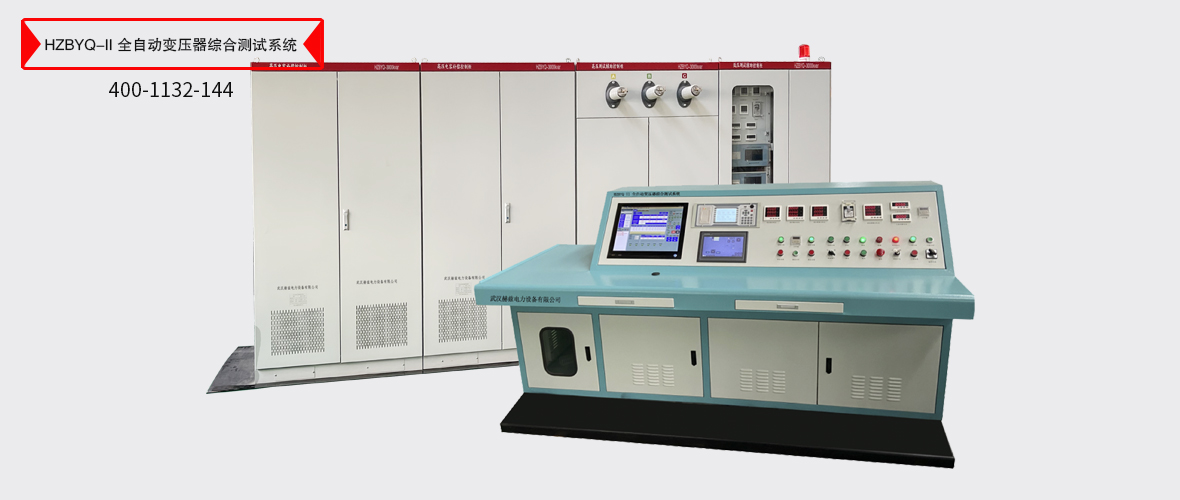

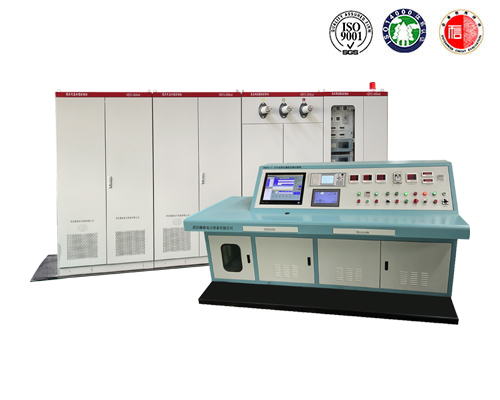

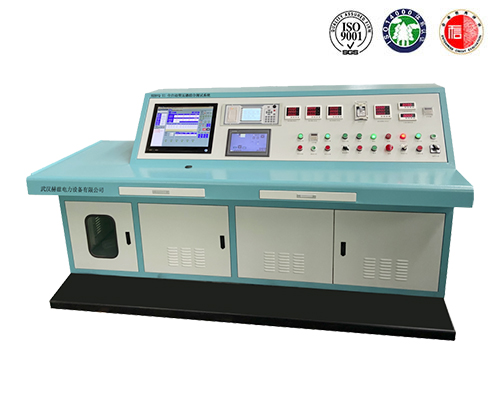

全自动变压器综合测试系统图片 ----Picture display
全自动变压器综合测试系统附件配件 --------Accessories
本产品HZBYQ-II全自动变压器综合测试系统表具体清单请以说明书或代销合同为准
注 ; 九游老哥J9俱乐部产品表观以现实产品为准 ，技术参数和型号如有改观 ，恕不另行通知图片全自动变压器综合测试系统附件...
