变压器油色谱在线监测系统简介 ----Product introduction
HZSP-III变压器油色谱在线监测系统可实现自动定量循环洗濯、进油、油气分离、样品分析，数据处置，实时报警 ；急剧地在线监测变压器蹬淄浸式电力高压设备的油中溶化故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，预防设备变乱，削减沉大损失，提高设备运行的靠得住性。该系统作为油色谱在线监测领域的新一代产品，将为电力变压器实此刻线远程 DGA 分析提供不变靠得住的解决规划，是电力系统状态检建造度执行的有力保险。
HZSP-III系统是结合了本公司在电力色谱自动全脱气装置运行中近二十年的成功经验，并总结国内表油色谱在线监测的优弊端，倾心打造而成。该系统维持了我公司产品历来所拥有的不变性、靠得住性、正确性等方面的优势：
♦ 在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可选)的浓度及增长率 ；
♦ 定量洗濯循环取样方式，真实地反映变压器油中溶化气体状态 ；
♦ 油气分离安全靠得住，不传染，排放和不排放变压器油可由用户自己选择 ；
♦ 选取专用复合色谱柱，提高气体组分的分离度 ；
♦ 选取进口特造的检测器 ，提高烃类气体的检测活络度 ；
♦ 高不变性、高精度气体检测技术，误差领域为 ± 10% ；
♦ 成熟靠得住的通讯方式，选取尺度网络和谈，支持远程数据传输 ；
♦ 数据采集靠得住性高，选取过采样技术Δ－∑模数转换器，24位分辨率，自动校准 ；
♦ 多样的数据显示及查问方式，提供报表和趋向图，汗青数据存储寿命为10年 ；
♦ 环境适应能力强，成功利用于高寒、高温、高湿度、高海拔地域 ；
♦ 抗滋扰机能高，电磁兼容机能满足 GB/T17626 与 IEC61000 尺度 ；
♦ 提供有两级报警职能，报警信号可远传 ；
♦ 盛开的数据库，可接入电力系统局域网 ；
此表，HZSP-III系统选取了�？榛杓�，高机能嵌入式处置器的利用使色谱在线监测系统越发不变靠得住。
HZSP-III系统是结合了本公司在电力色谱自动全脱气装置运行中近二十年的成功经验，并总结国内表油色谱在线监测的优弊端，倾心打造而成。该系统维持了我公司产品历来所拥有的不变性、靠得住性、正确性等方面的优势：
♦ 在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可选)的浓度及增长率 ；
♦ 定量洗濯循环取样方式，真实地反映变压器油中溶化气体状态 ；
♦ 油气分离安全靠得住，不传染，排放和不排放变压器油可由用户自己选择 ；
♦ 选取专用复合色谱柱，提高气体组分的分离度 ；
♦ 选取进口特造的检测器 ，提高烃类气体的检测活络度 ；
♦ 高不变性、高精度气体检测技术，误差领域为 ± 10% ；
♦ 成熟靠得住的通讯方式，选取尺度网络和谈，支持远程数据传输 ；
♦ 数据采集靠得住性高，选取过采样技术Δ－∑模数转换器，24位分辨率，自动校准 ；
♦ 多样的数据显示及查问方式，提供报表和趋向图，汗青数据存储寿命为10年 ；
♦ 环境适应能力强，成功利用于高寒、高温、高湿度、高海拔地域 ；
♦ 抗滋扰机能高，电磁兼容机能满足 GB/T17626 与 IEC61000 尺度 ；
♦ 提供有两级报警职能，报警信号可远传 ；
♦ 盛开的数据库，可接入电力系统局域网 ；
此表，HZSP-III系统选取了�？榛杓�，高机能嵌入式处置器的利用使色谱在线监测系统越发不变靠得住。
变压器油色谱在线监测系统参数 ----Technical parameter
| 序号 | 技术参数名称 | 提供值 | |
| 1 | 系统型号 | HZSP-III | |
| 2 | 工作环境温度 | -40℃～＋70℃ | |
| 3 | 工作环境湿度 | 相对湿度5～95%（装置内部既无凝露，也不应结冰） | |
| 4 | 大气压力 | 70kPa～110kPa | |
| 5 | 工作电源 | AC 220 V±10% ， 50Hz | |
| 6 | 监测组分 | H2、 CO、 CO2、 CH4、 C2H4、 C2H2、 C2H6、H20（可�。┑�7衷禅体组分及微水、相对增长率及绝对增长速度 ； 油中微水监测可选 | |
| 7 | 分析诊断职能 | 通过改进三比值法、大卫三角法及立方体图示法对监测数据进行分析、诊断，并提供原始谱图 | |
| 8 | 最幼检测周期 | 40-60分钟，可由用户自行设定，默认24幼时 | |
| 9 | 取样方式 | 循环取样，安全真实地反映变压器中气体真实情况 | |
| 10 | 油气分离方式 | 真空全脱气方式 | |
| 11 | 数据存储寿命 | ≥ 10 年 | |
| 12 | 建设载气量 | 气源产生器 | |
| 13 | 监测气体 | 丈量领域 | 最低检测 |
| 1） | H2 | 1 ～ 2000 µ l/l | 1µ l/l |
| 2） | CO、 CO2 | 1 ～ 5000 µ l/l | 5 µ l/l |
| 3） | CH4 | 0.1 ～ 2000 µ l/l | 0.1-0.5 µ l/l |
| 4） | C2H4 | 0.1 ～ 2000 µ l/l | 0.1-0.5 µ l/l |
| 5） | C2H6 | 0.1 ～ 2000 µ l/l | 0.1 -0.5µ l/l |
| 6） | C2H2 | 0.1 ～ 500 µ l/l | 0.1-0.5 µ l/l |
| 7） | H2O（可�。� | 1 ～ 800 µ l/l | |
| 8） | 总烃 | 1 ～ 8000 µ l/l | |
| 9） | 总含气量（可�。� | 0.2 ～ 15% | |
| 14 | 不变性（丈量误差） | 统一试验前提下对统一油样的监测了局误差不超过 ±5%（中等浓度） | |
| 15 | 静电放电抗扰度 | 4 级，± 8kV－± 15kV | |
| 16 | 电急剧瞬变脉冲群抗扰度 | 4 级，± 4kV | |
| 17 | 浪涌（冲击）抗扰度 | 4 级，± 4kV | |
| 18 | 耐地震能力：地震波为正弦波 持续功夫：三个周波，安全系数 1.67 |
地震烈度 9 度地域： 地面水平加快度 0.4g ，地面垂直加快度 0.2g |
|
| 地震烈度 8 度地域： 地面水平加快度 0.25g ，地面垂直加快度 0.125g |
|||
| 地震烈度 7 度地域： 地面水平加快度 0.2g ，地面垂直加快度 0.1g |
|||
| 19 | 存储运输极限环境温度 | -40 ℃ ～＋ 80 ℃ | |
| 20 | 表壳的防护机能 | 室表装置部件（本系统和通讯节造单元） IP56 | |
| 21 | 表形尺寸 | 宽 600mm × 深 535mm × 高 1100mm | |
| 22 | 整机沉量 | 130kg | |
| 23 | 基础尺寸 | 长 600mm× 宽500mm× 地面高200mm左右具体施工见基座施工图 | |
变压器油色谱在线监测系统职能 ----Product features

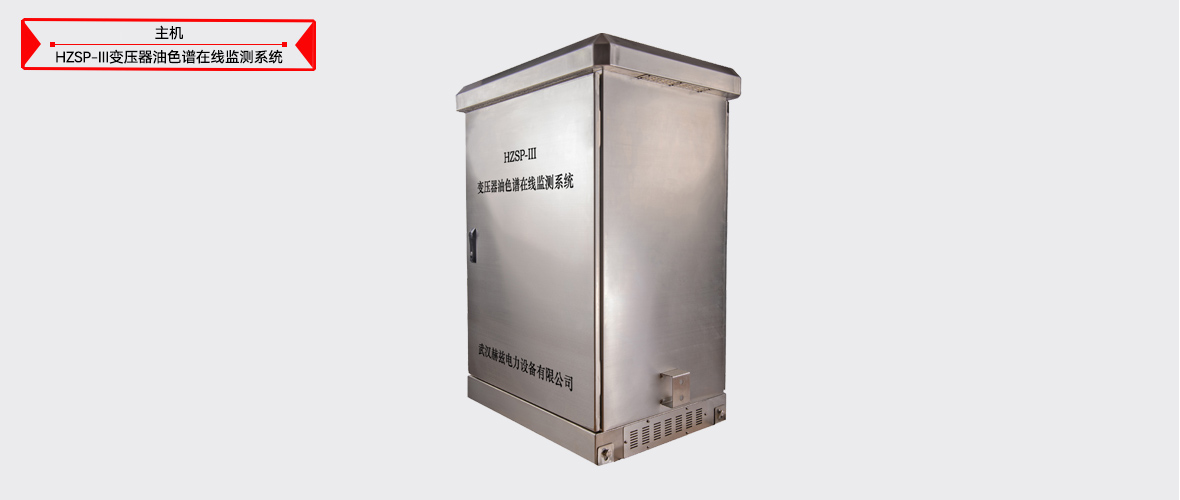

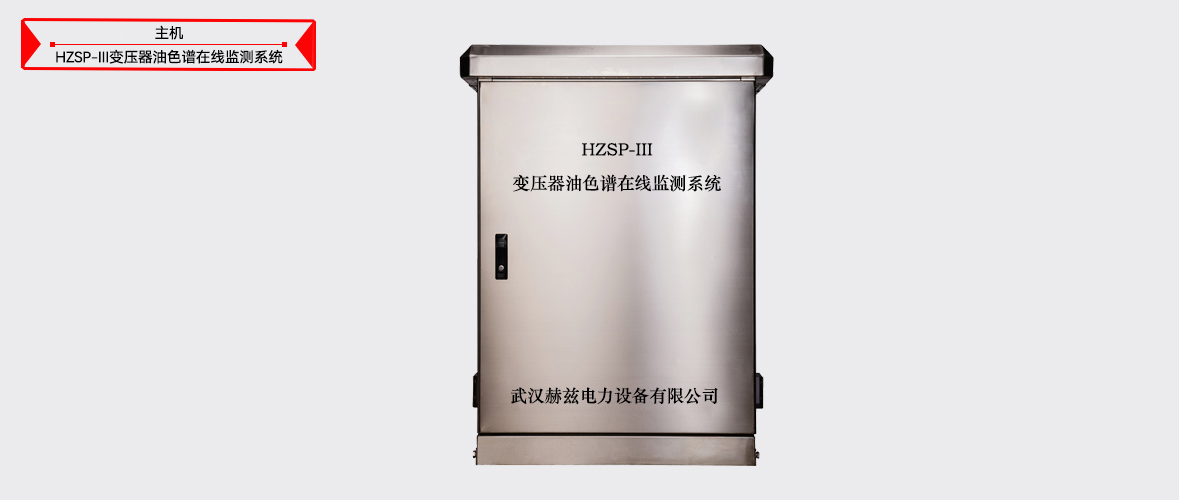

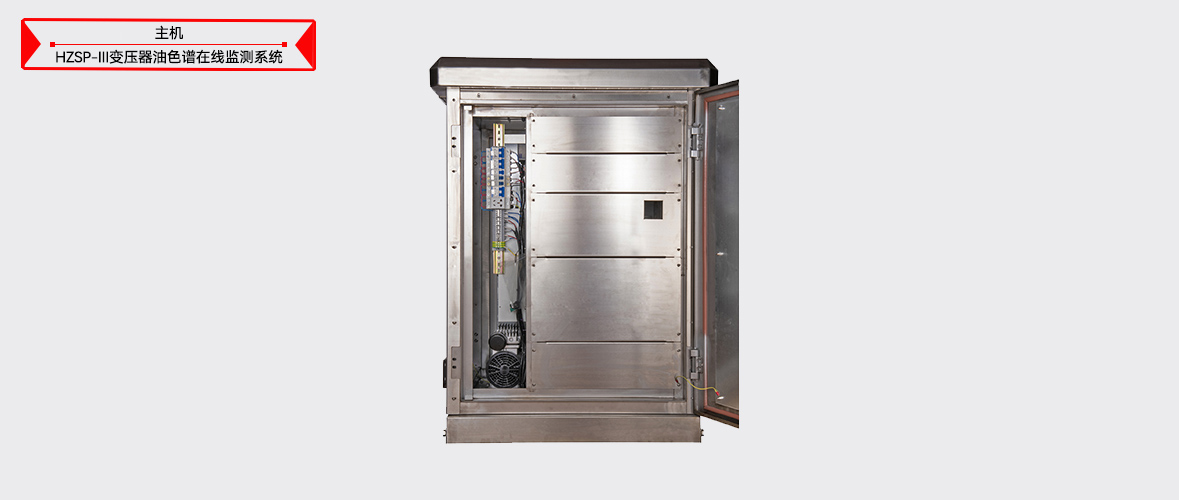

变压器油色谱在线监测系统图片 ----Picture display
变压器油色谱在线监测系统附件配件 --------Accessories
本产品HZSP-III变压器油色谱在线监测系统表具体清单请以说明书或代销合同为准
注 ; 九游老哥J9俱乐部产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知图片变压器油色谱在线监测系统附件...
