注明九游老哥J9俱乐部承诺所售每一台「SF6气体泄漏在线监测报警系统」均为全新正品，
严苛的对每台出厂设备进行质检，保障精度和机能，在品质上， SF6气体泄漏在线监测报警系统整机均享受质保（另约定的之表），
开具13%增值税专用发票，享有24幼时免费技术领导、软件升级、平生维建等服务 。并严格执杏锥电力工业设备购销合同》及《产品服务承诺书》，致意心采办！...
SF6气体泄漏在线监测报警系统简介 ----Product introduction
一、SF6气体泄漏的风险
二、SF6气体的防护
1、SF6气体的物理和化学性质
纯净的SF6气体无色、无味、无臭、不燃，在常温下化学性质不变，属惰性气体 。但在电力行业，由于六氟化硫气体（SF6）重要是作为绝缘和灭弧介质而宽泛利用于高压开关及其设备，在断路器和GIS操作过程中，由于电弧、电晕、火花放电和部门放电、高温等成分影响下，SF6气体味进行分化，它的分化物遇到水分后会造成侵蚀性电解质，尤其是有些高毒性分化物，如SF4、S2F2、S2F10、SOF2、HF和SO2，它们会刺激皮肤、眼睛、粘膜，若是吸入量大，还会引起头晕和肺水肿，甚至致人殒命 。
2、SF6开关室产生泄漏的风险
装置SF6高压设备的室内空间通常都较密关，一旦产生SF6气体泄漏，由于空气流通极其缓慢，毒性分化物在室内沉积，不易排出，从而对进入SF6开关室的工作人员产生极大的危险 。并且，由于SF6气体的比沉较O2大，当产生SF6气体泄漏时，SF6气体将在低层空间积累，造成部门缺氧，使人窒息 。另一方面，由于SF6气体自身无色无味，产生泄漏后不易让人觉察，这就增长了对进入泄漏现场工作人员的潜在危险性，严沉威胁人员的安全和健全，甚至造成恶性变乱 。
3、SF6气体的安全浓度
凭据美国和前苏联的化学防护科学家的钻研，了局批注，人在存在纯净SF6气体环境中工作，皮肤露出在SF6气体中陆续8个幼时，所能接受的最高SF6气体含量为1000*10-6（即1000ppm） 。在这个浓度下，不会对人的性命健全产生危险和持久影响 。我国《国度电网公司电力安全工作规程》援引此项钻研了局，将1000*10-6确定为在SF6开关室允许存在SF6气体的安全警界限，超过此浓度，监测报警装置应自动启动风机并报警 。
纯净的SF6气体无色、无味、无臭、不燃，在常温下化学性质不变，属惰性气体 。但在电力行业，由于六氟化硫气体（SF6）重要是作为绝缘和灭弧介质而宽泛利用于高压开关及其设备，在断路器和GIS操作过程中，由于电弧、电晕、火花放电和部门放电、高温等成分影响下，SF6气体味进行分化，它的分化物遇到水分后会造成侵蚀性电解质，尤其是有些高毒性分化物，如SF4、S2F2、S2F10、SOF2、HF和SO2，它们会刺激皮肤、眼睛、粘膜，若是吸入量大，还会引起头晕和肺水肿，甚至致人殒命 。
2、SF6开关室产生泄漏的风险
装置SF6高压设备的室内空间通常都较密关，一旦产生SF6气体泄漏，由于空气流通极其缓慢，毒性分化物在室内沉积，不易排出，从而对进入SF6开关室的工作人员产生极大的危险 。并且，由于SF6气体的比沉较O2大，当产生SF6气体泄漏时，SF6气体将在低层空间积累，造成部门缺氧，使人窒息 。另一方面，由于SF6气体自身无色无味，产生泄漏后不易让人觉察，这就增长了对进入泄漏现场工作人员的潜在危险性，严沉威胁人员的安全和健全，甚至造成恶性变乱 。
3、SF6气体的安全浓度
凭据美国和前苏联的化学防护科学家的钻研，了局批注，人在存在纯净SF6气体环境中工作，皮肤露出在SF6气体中陆续8个幼时，所能接受的最高SF6气体含量为1000*10-6（即1000ppm） 。在这个浓度下，不会对人的性命健全产生危险和持久影响 。我国《国度电网公司电力安全工作规程》援引此项钻研了局，将1000*10-6确定为在SF6开关室允许存在SF6气体的安全警界限，超过此浓度，监测报警装置应自动启动风机并报警 。
二、SF6气体的防护
1、实时发现SF6气体泄漏
实时发现SF6气体泄漏，是发展SF6气体泄漏防备工作的第一步 。目前，有两种步骤能够发现SF6气体泄漏 。一是装置于SF6开关设备上的密度继电器，二是装置在SF6开关设备左近的SF6气体监测传感器 。由于密度继电器通常均以MPa为计量单元，1000*10-6的SF6气体浓度对于密度继电器来说，底子无法在表上得以显示，因而用密度继电器来监测SF6气体泄漏，重要是从设备安全运行上来思考，预防SF6设备中由于SF6气体泄漏以至压力过低而对设备造成的危险 。SF6气体监测传感器（SQ系列）由于能够发现微量的SF6气体泄漏，不仅满足安规对SF6气体监测浓度的要求，�；は殖」ぷ魅嗽钡陌踩∪�，并且由于能实时发现SF6设备产生泄漏，对设备安全运行也能起到预警作用，提高设备安全运行水平 。
2、装置氧气体监测传感器，预防窒息
产生SF6气体泄漏时，由于SF6气体较空气沉，通常往室内空间低层积累，造成部门缺氧 。尤其是有地下电缆层、地下电缆沟的情况下，由于空气流通更缓慢，窒息危险就更大 。装置氧气体传感器，能实时发现危险，实时报警 。
3、加强透风，实时报警
产生SF6气体泄漏时，加强透风一是能稀释环境中SF6气体浓度，二是进行换气后，能增长氧含量 。另表，实时发SF6气体泄漏报警信号，能使工作人员实时采取有效措施排除故障，预防盲目、甚至无防备地进入变乱现场，保险人员安全 。
实时发现SF6气体泄漏，是发展SF6气体泄漏防备工作的第一步 。目前，有两种步骤能够发现SF6气体泄漏 。一是装置于SF6开关设备上的密度继电器，二是装置在SF6开关设备左近的SF6气体监测传感器 。由于密度继电器通常均以MPa为计量单元，1000*10-6的SF6气体浓度对于密度继电器来说，底子无法在表上得以显示，因而用密度继电器来监测SF6气体泄漏，重要是从设备安全运行上来思考，预防SF6设备中由于SF6气体泄漏以至压力过低而对设备造成的危险 。SF6气体监测传感器（SQ系列）由于能够发现微量的SF6气体泄漏，不仅满足安规对SF6气体监测浓度的要求，�；は殖」ぷ魅嗽钡陌踩∪�，并且由于能实时发现SF6设备产生泄漏，对设备安全运行也能起到预警作用，提高设备安全运行水平 。
2、装置氧气体监测传感器，预防窒息
产生SF6气体泄漏时，由于SF6气体较空气沉，通常往室内空间低层积累，造成部门缺氧 。尤其是有地下电缆层、地下电缆沟的情况下，由于空气流通更缓慢，窒息危险就更大 。装置氧气体传感器，能实时发现危险，实时报警 。
3、加强透风，实时报警
产生SF6气体泄漏时，加强透风一是能稀释环境中SF6气体浓度，二是进行换气后，能增长氧含量 。另表，实时发SF6气体泄漏报警信号，能使工作人员实时采取有效措施排除故障，预防盲目、甚至无防备地进入变乱现场，保险人员安全 。
SF6气体泄漏在线监测报警系统参数 ----Technical parameter
一、主机
1、SF6气体泄漏监测报警装置
1）技术个性：具备SF6气体、氧气体、温湿度检测、报警职能；10.1寸LED液晶屏显示；具备�？サ愫屯ü齊S485/232数据上传职能 。
2）表形尺寸：410*350*70（长*宽*厚）
3）选型建议：能适应监测面积较大、装置变送器数量较多的场所；利用数据远传职能，即便变电站无人值守，也同样能够相识现场情况 。适合各类电压变电站使用 。
4）参数规格建设表
二、四合一变送器
1、HZ-40 SF6，O2，温湿度四合一气体监测变送器
1）技术个性：内含SF6气体、氧气体，温湿度传感器，实时在线检测环境中SF6、氧气含量、温湿度，采集数据后凭据主机指令上传至主机，并由主机进行显示、分析和处置 。
2）表形尺寸：160*91*50（长*宽*厚）
附件
1、HZC-3风机节造器
1）技术个性：凭据主机节造信号，节造三相风机启动和终场 。
2）节造功率：380V，25A
3）表形尺寸：250*200*150（长*宽*厚）
2、HZXP-10SF6气体监测报警显示屏
1）技术个性：凭据主机节造信号，LED显示现场监测情况，并能与人体感应结合后自动进行语音提醒 。
2）装置方式：壁挂式装置，通常装置在各监测区域入口处 。
3）表形尺寸：680*150*45（长*宽*厚） 。
1、SF6气体泄漏监测报警装置
1）技术个性：具备SF6气体、氧气体、温湿度检测、报警职能；10.1寸LED液晶屏显示；具备�？サ愫屯ü齊S485/232数据上传职能 。
2）表形尺寸：410*350*70（长*宽*厚）
3）选型建议：能适应监测面积较大、装置变送器数量较多的场所；利用数据远传职能，即便变电站无人值守，也同样能够相识现场情况 。适合各类电压变电站使用 。
4）参数规格建设表
| 建设 | |
| 重要技术参数 | |
| 电源 | AC/DC185~265V |
| SF6气体泄漏监测报警限 | 1-1500ppm，误差<0.1% |
| 氧气浓度检测领域 | 1.0~25.0%，误差<0.5% |
| 缺氧报警限 | 18% |
| 温度检测和显示领域 | －20~99℃ |
| 湿度检测和显示领域 | 0~99%RH |
| 报警输出电压 | 24V |
| 风机输出电压 | 24V |
| 风机节造器触点功率 | 380V，25A（默认） |
| 最多衔接变送器数 | 不限 |
| 装置方式 | 壁挂式 |
| 智能人道化职能 | |
| SF6气体泄漏报警点用户设置 | 有 |
| 缺氧报警点用户设置 | 有 |
| 单色LCD显示屏 | 有 |
| 10.1寸LED液晶屏 | 有 |
| 人体感应后自动进行语音提醒 | 有 |
| 报警时自动启动风机 | 有 |
| 按时排风职能（N次） | 有 |
| 强造排风职能 | 有 |
| 远动排风职能 | 有 |
| 数据通讯 | |
| 汗青纪录存储及查问 | 有 |
| 报警触点输出（�？� | 有 |
| RS485接口数据上传 | 有 |
| RS232接口数据上传 | 有 |
二、四合一变送器
1、HZ-40 SF6，O2，温湿度四合一气体监测变送器
1）技术个性：内含SF6气体、氧气体，温湿度传感器，实时在线检测环境中SF6、氧气含量、温湿度，采集数据后凭据主机指令上传至主机，并由主机进行显示、分析和处置 。
2）表形尺寸：160*91*50（长*宽*厚）
附件
1、HZC-3风机节造器
1）技术个性：凭据主机节造信号，节造三相风机启动和终场 。
2）节造功率：380V，25A
3）表形尺寸：250*200*150（长*宽*厚）
2、HZXP-10SF6气体监测报警显示屏
1）技术个性：凭据主机节造信号，LED显示现场监测情况，并能与人体感应结合后自动进行语音提醒 。
2）装置方式：壁挂式装置，通常装置在各监测区域入口处 。
3）表形尺寸：680*150*45（长*宽*厚） 。
SF6气体泄漏在线监测报警系统职能 ----Product features
一、先进技术
1、高机能处置器
选取A33四核CortexTM-A7处置器，实时高速的进行数据及报警处置 。
2、10.1寸彩色触摸屏同步显示
10.1寸彩色触摸屏，敦睦的人机界面，美观风雅，实时显示数据、运行状态了如指掌 。智能化操作界面，操作单一 。
3、早期现场报警
产品拥有微量监测技术，能发出早期现场警报，批示气体泄漏地位，实时通知危险地址内人员分散，并自动启动风机透风，寻找及解除泄漏源，�；ぴ诵猩璞� 。
4、多沉检测职能齐全
拥有同时对SF6气体、氧气、温湿度含量检测职能，集四种数据为一体，齐全切合《国度电网公司电力安全工作规程》和《国度电网公司十八项电网沉大反变乱措施》的要求 。
5、SF6气体泄漏监测报警点可由用户自行设定
SF6气体泄漏监测报警点可由用户凭据必要自行在1~1500ppm之间设定 。
6、现场总线设计
一根电缆衔接所有变送器和主机，可分立可组合，拥有很高的现场适应性 。
7、多点组网检测
不限监测点同时检测，满足大工程项目必要，提高检测靠得住性 。
8、远程通讯
能够通过RS485总线，尺度通讯和谈，将数据远传送到远动节造中心，节造中心也能够直接远距离查问、节造监控系统 。
9、海量汗青数据纪录
二、质量靠得住
1、先进的气体传感器
选取瑞士进口红表气体传感器光源，最幼能检测到环境中10ppm的SF6气体，报警误差＜1%，氧气报警误差＜0.5% 。
2、精选优质元器件
关键元器件和集成电路均选取工业级、甚至军级产品，大大提高产品在分歧环境前提下的适应能力，提高了产品质量 。
3、系统寿命升级
技术优化，升级最新工业级元器件，及进口传感器，大大增长系统及传感器使用寿命，并提高了SF6传感器的精准度，齐全实现客户实时在线监测的需要，保险人员安全
4、多沉检测，严格测试
每一款产品，均经过长功夫老化后，再由车间、测试、检验多沉检测，严格测试，保障产品悠久使用质量 。
三、人道化设计
1、大屏液晶显示同步显示监测数据
10.1寸液晶显示屏，敦睦的人机界面，美观风雅，实时显示数据、运行状态了如指掌 。
2、宽电压设计，方便现场使用
AC185~265V、DC110V/220V电压适应，满足现场分歧电源要求 。
3、人体感应设计
人体感应设计，能自动显示、语音提醒和报警，加强了现场工作人员的直观感触 。
1、高机能处置器
选取A33四核CortexTM-A7处置器，实时高速的进行数据及报警处置 。
2、10.1寸彩色触摸屏同步显示
10.1寸彩色触摸屏，敦睦的人机界面，美观风雅，实时显示数据、运行状态了如指掌 。智能化操作界面，操作单一 。
3、早期现场报警
产品拥有微量监测技术，能发出早期现场警报，批示气体泄漏地位，实时通知危险地址内人员分散，并自动启动风机透风，寻找及解除泄漏源，�；ぴ诵猩璞� 。
4、多沉检测职能齐全
拥有同时对SF6气体、氧气、温湿度含量检测职能，集四种数据为一体，齐全切合《国度电网公司电力安全工作规程》和《国度电网公司十八项电网沉大反变乱措施》的要求 。
5、SF6气体泄漏监测报警点可由用户自行设定
SF6气体泄漏监测报警点可由用户凭据必要自行在1~1500ppm之间设定 。
6、现场总线设计
一根电缆衔接所有变送器和主机，可分立可组合，拥有很高的现场适应性 。
7、多点组网检测
不限监测点同时检测，满足大工程项目必要，提高检测靠得住性 。
8、远程通讯
能够通过RS485总线，尺度通讯和谈，将数据远传送到远动节造中心，节造中心也能够直接远距离查问、节造监控系统 。
9、海量汗青数据纪录
二、质量靠得住
1、先进的气体传感器
选取瑞士进口红表气体传感器光源，最幼能检测到环境中10ppm的SF6气体，报警误差＜1%，氧气报警误差＜0.5% 。
2、精选优质元器件
关键元器件和集成电路均选取工业级、甚至军级产品，大大提高产品在分歧环境前提下的适应能力，提高了产品质量 。
3、系统寿命升级
技术优化，升级最新工业级元器件，及进口传感器，大大增长系统及传感器使用寿命，并提高了SF6传感器的精准度，齐全实现客户实时在线监测的需要，保险人员安全
4、多沉检测，严格测试
每一款产品，均经过长功夫老化后，再由车间、测试、检验多沉检测，严格测试，保障产品悠久使用质量 。
三、人道化设计
1、大屏液晶显示同步显示监测数据
10.1寸液晶显示屏，敦睦的人机界面，美观风雅，实时显示数据、运行状态了如指掌 。
2、宽电压设计，方便现场使用
AC185~265V、DC110V/220V电压适应，满足现场分歧电源要求 。
3、人体感应设计
人体感应设计，能自动显示、语音提醒和报警，加强了现场工作人员的直观感触 。

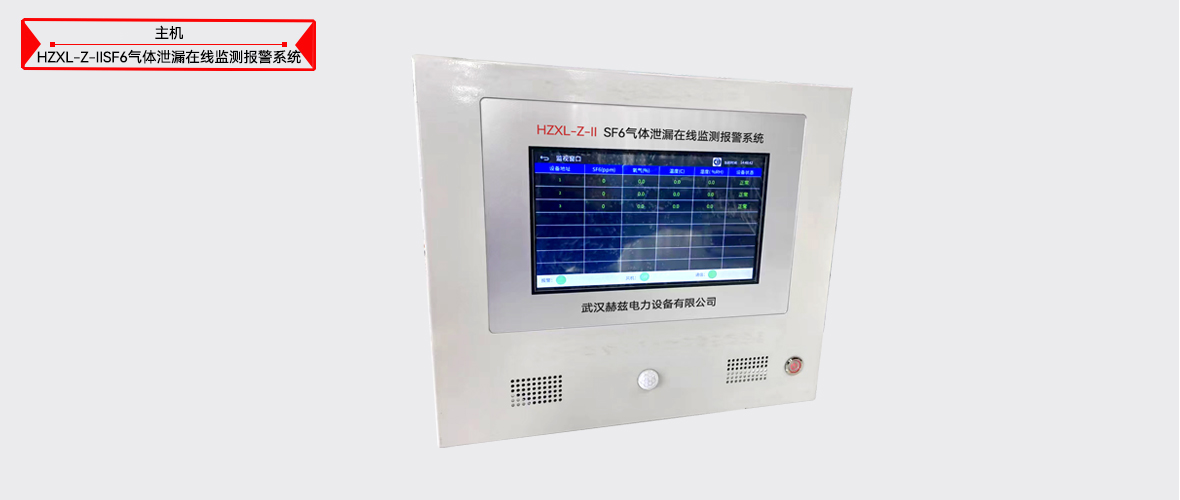

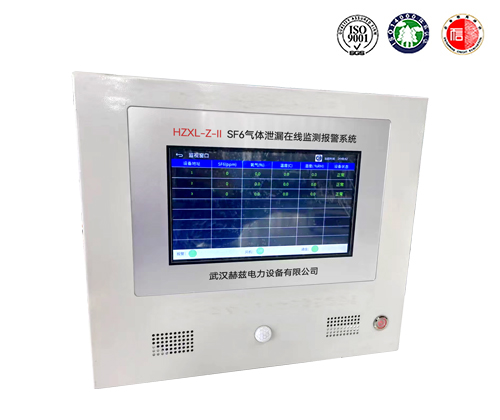

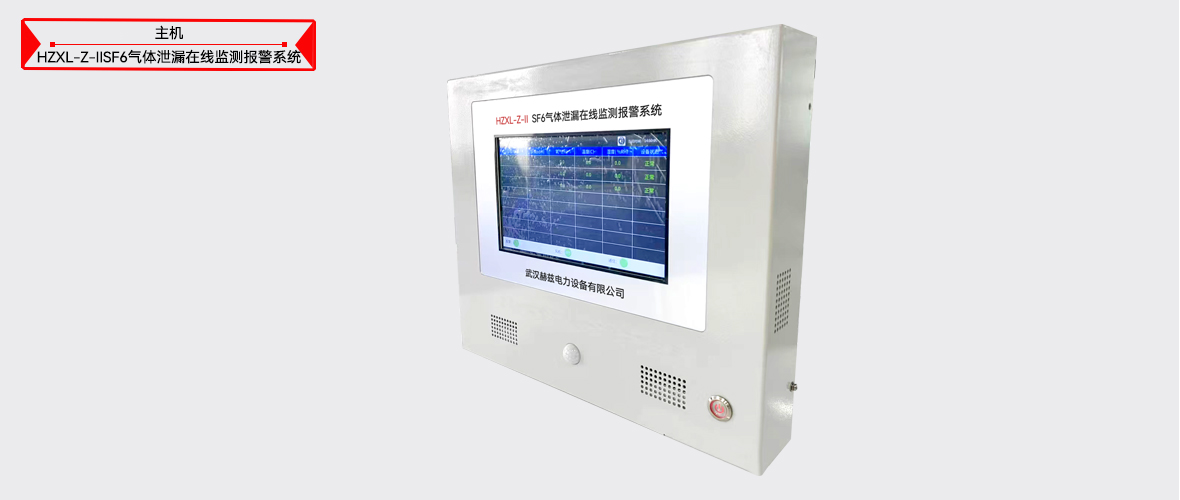

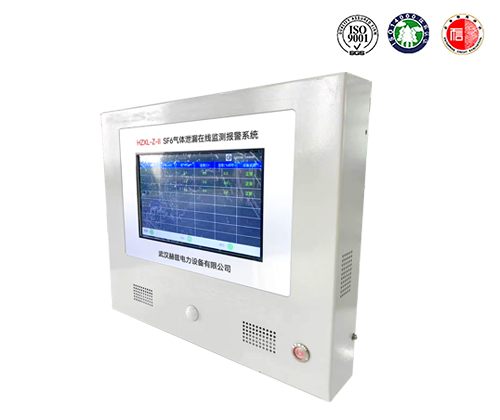

SF6气体泄漏在线监测报警系统图片 ----Picture display
SF6气体泄漏在线监测报警系统附件配件 --------Accessories
本产品HZXL-Z-IISF6气体泄漏在线监测报警系统表具体清单请以说明书或代销合同为准
注 ; 九游老哥J9俱乐部产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知图片SF6气体泄漏在线监测报警系统附件...
