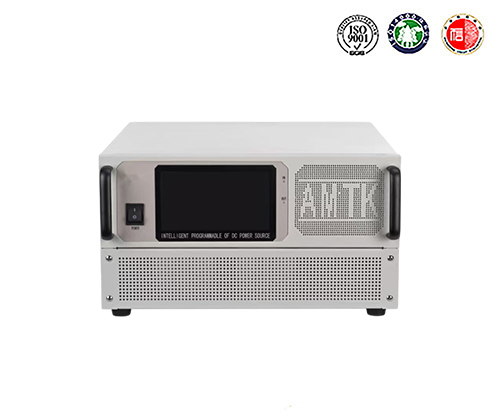

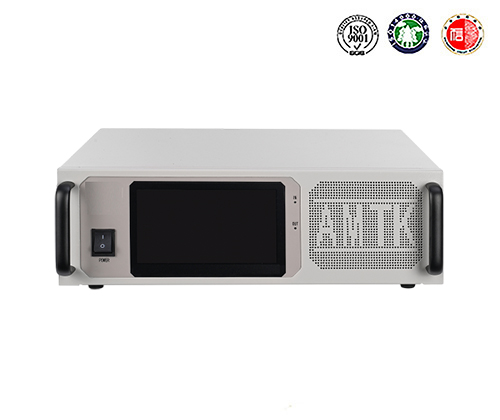

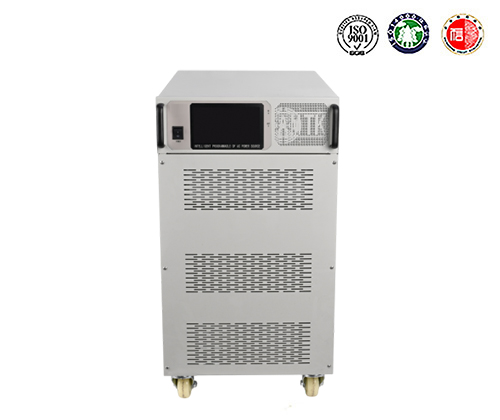

HZDY-250V/6A高精度可编程互换测试电源系列

用处：
提醒：凡采办本产品的用户享受免费技术领导，二个月包换软件升级，平生维建服务。
在线征询
招投标合作:15802760502
产品介绍
选型支持!
招投标合作:15802760502
注明九游老哥J9俱乐部承诺所售每一台「高精度可编程互换测试电源系劣坠均为全新正品， 严苛的对每台出厂设备进行质检，保障精度和机能，在品质上， 高精度可编程互换测试电源系列整机均享受质保（另约定的之表）， 开具13%增值税专用发票，享有24幼时免费技术领导、软件升级、平生维建等服务。并严格执杏锥电力工业设备购销合同》及《产品服务承诺书》，致意心采办！...

高精度可编程互换测试电源系列简介   ----Product introduction

       HZDY系列高精度可编程互换测试电源可输出世界列国电网电压，并凭据有关尺度律例模拟列国电网正常及异常情况，合用于尝试室、产线、认证机构、高校、科研院所等高精密，复杂可编程的利用场所，满足新能源、家电、军工、航空等行业IEC尺度测试，实现产品的设计开发、认证检测要求。

       该系列产品输出品质优越，电压精度高(0.4%)，电压失真度低(≤0.3%)，具备多种输出模式，可实现AC，DC，或AC+DC输出，为逆变器、开关电源等设备提供精密的电源输入，并测试对含有直流分量的电网适应性。产品可能输出6倍峰值电流，实现浪涌测试，并能设置波形启停角度、电压及频率的变动率。

       该系列产品可能实现复杂可编程职能，实现 IEC61000-4-11/-4-13/-4-14/-4-28 的律例免疫性测�？杀喑淌涑鲎杩怪澳芄餐β史治鲆�， 可实现IEC61000-3-2/-3-3 谐波电流限度和闪动的律例测试，是IEC律例测试的最佳选择。


高精度可编程互换测试电源系列参数   ----Technical parameter

产品名称 高精度可编程互换测试电源
产品型号 HZDY1000P HZDY1001P HZDY1002P HZDY1000 HZDY1001 HZDY1002
测试职能
输出模式 AC、DC、AC+DC
编程职能 9组8步渐变、阶梯、序列测试
波形造式 尺度波形、谐波合成、脉冲波形、启停角度设定波形 尺度波形、脉冲波形、启停角度设定波形
互换输出指标
输出相数 单相二线+PE
额定功率 500VA 1kVA 2kVA 500VA 1kVA 2kVA
输出
电压		 低档 0.0～150.0V(L-N)  额定电压：125V
高档 0.0～300.0V(L-N)  额定电压：250V
电压设置精度 精度：≤0.4%      解析度：0.1V
额定
电流		 低档 4A 8A 16A 4A 8A 16A
高档 2A 4A 8A 2A 4A 8A
峰值电流 低档 24A 48A 96A 24A 48A 96A
高档 12A 24A 48A 12A 24A 48A
输出频率 15.0～1000.0Hz
频率设置精度 精度：≤0.15%      解析度：0.1Hz
电压失真度 ≤0.3%@50Hz/60Hz       ≤1.0%@15-1kHz
可编程输出阻抗幅值 0Ω+200μH～1Ω+1mH
谐波幅值 2-40次 无
间谐波幅值 15-2400Hz 无
互换丈量指标
电压丈量精度 精度：0.2%FS+0.2%显示值      解析度：0.1V
有效值电流丈量精度 精度：0.3%FS+0.4%显示值      解析度：0.1A
峰值电流丈量精度 精度：0.6%FS+0.4%显示值      解析度：0.1A
功率丈量精度 精度：0.4%FS+0.4%显示值      解析度：0.1W
谐波丈量幅值 2-40次 无
直流输出指标
额定功率 250W 500W 1kW 250W 500W 1kW
输出
电压		 低档 0.0～212.0V
高档 0.0～424.0V
电压设置精度 精度：±1V      解析度：0.1V
额定
电流		 低档 2A 4A 8A 2A 4A 8A
高档 1A 2A 4A 1A 2A 4A
远程接口
通讯接口 标配：RS232   选配：GPIB
输入参数
输入相数 单相两线+PE
输入电压领域 90～250V
输入频率领域 47～63Hz
输入功率因数 ≥0.97
工作环境
工作温度 0～40℃
存储温度 -40～85℃
工作湿度 30～90%RH(非凝露)
体积沉量
尺寸(W×H×Dmm) 483×134×610
沉量(Kg) 25

产品名称 高精度可编程互换测试电源
产品型号 HZDY3001 HZDY3003 HZDY3006
测试职能
输出模式 AC
编程职能 9组8步渐变、阶梯、序列测试
波形造式 尺度波形、脉冲波形、启停角度设定波形
互换输出指标
输出相数 三相四线+PE
额定功率 1.5kVA 3kVA 6kVA
输出
电压		 低档 0.0～150.0V(L-N)  额定电压：125V
高档 0.0～300.0V(L-N)  额定电压：250V
电压设置精度 精度：≤0.4%      解析度：0.1V
额定
电流		 低档 4A 8A 16A
高档 2A 4A 8A
峰值电流 低档 24A 48A 96A
高档 12A 24A 48A
输出频率 15.0～1000.0Hz
频率设置精度 精度：≤0.15%      解析度：0.1Hz
电压失真度 ≤0.3%@50Hz/60Hz       ≤1.0%@15-1kHz
互换丈量指标
电压丈量精度 精度：0.2%FS+0.2%显示值      解析度：0.1V
有效值电流丈量精度 精度：0.3%FS+0.4%显示值      解析度：0.1A
峰值电流丈量精度 精度：0.6%FS+0.4%显示值      解析度：0.1A
功率丈量精度 精度：0.4%FS+0.4%显示值      解析度：0.1W
远程接口
通讯接口 标配：RS232   选配：GPIB
输入参数
输入相数 三相四线+PE
输入电压领域 90～250V
输入频率领域 47～63Hz
输入功率因数 ≥0.97
工作环境
工作温度 0～40℃
存储温度 -40～85℃
工作湿度 30～90%RH(非凝露)
体积沉量
尺寸(W×H×Dmm) 515×650×710
沉量(Kg) 125



高精度可编程互换测试电源系列职能   ----Product features

(1)具备AD，DC，AC+DC等输出模式；
(2)可编程测试满足IEC61000-4-11、IEC61000-4-14、IEC61000-4-28 电压频率变动测试要求；
(3)谐波、间谐波模式可在50Hz/60Hz基础上叠加2-40次谐波分量，也可叠加15-2400Hz的间谐波分量，满足IEC61000-4-13谐波、次谐波波形合成测试要求(单相通例型、三相输出型之表)；
(4)可编程输出阻抗测试满足IEC61000-3-3测试要求(三相输出型之表)；
(5)输出顶峰值电流，提供梦想的浪涌测试环境；
(6)脉冲输出职能，实现电压暂降测试和模拟现实电网中的滋扰；
(7)阶梯、序列测试职能满足电压、频率复杂变动测试需要；
(8)提供表部模拟信号输入接口，实现对表部输入信号的功率放大；

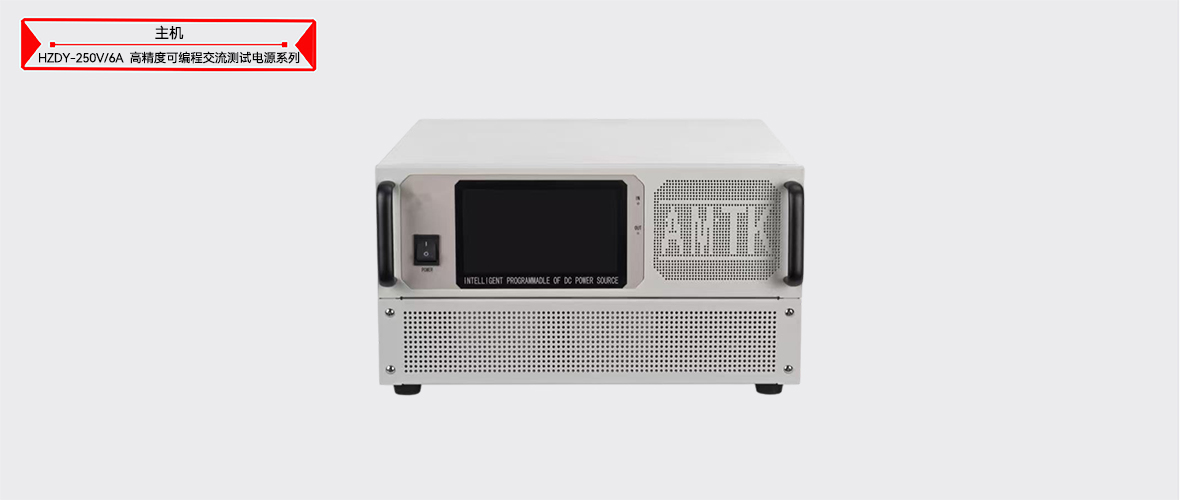

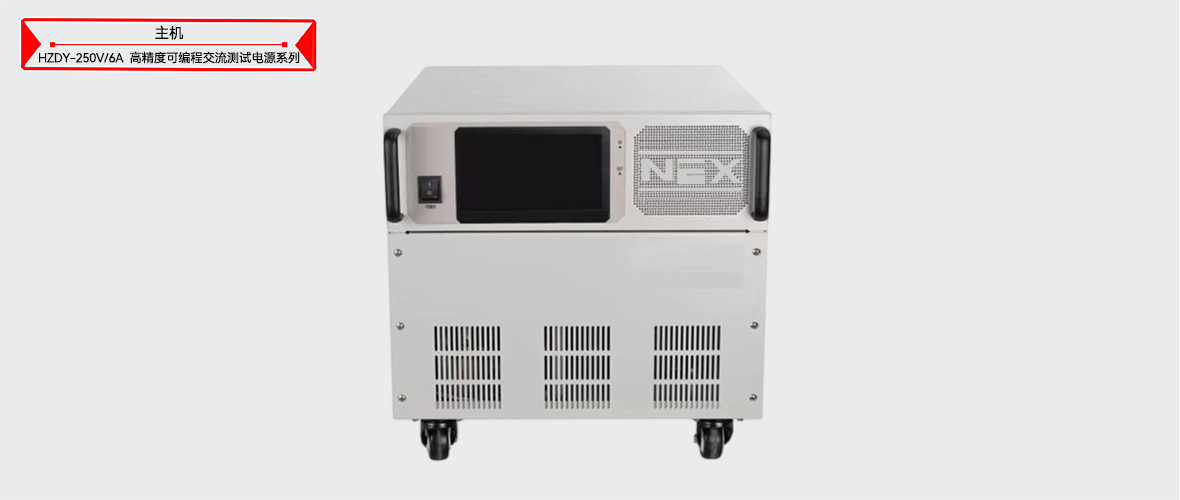

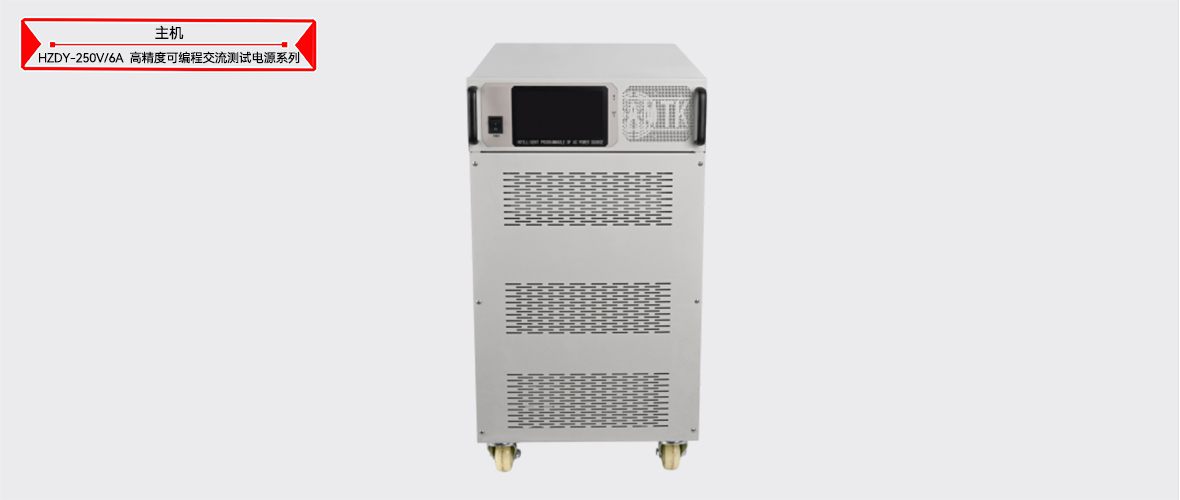

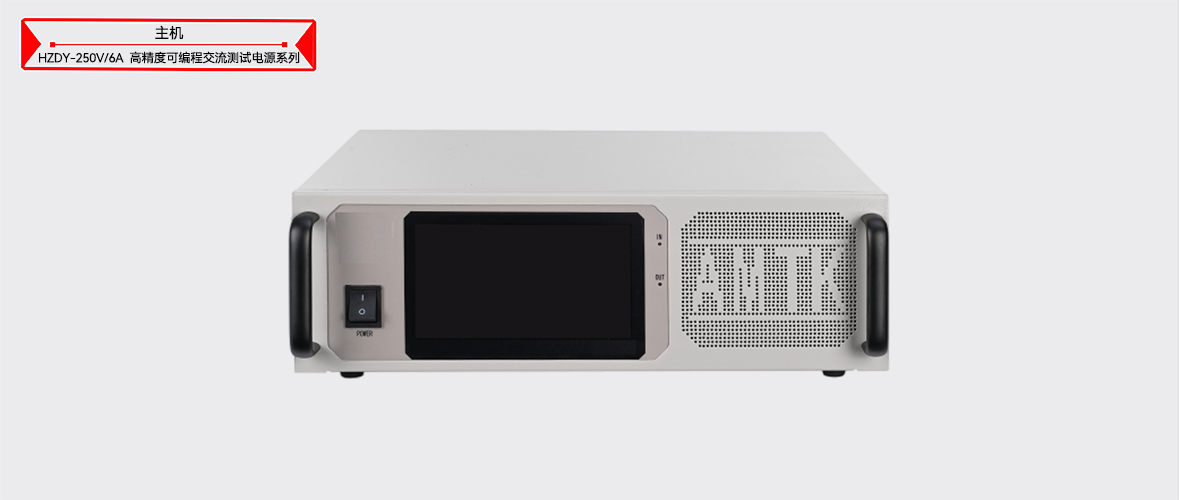

高精度可编程互换测试电源系列图片   ----Picture display

九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区
九游老哥J9俱乐部官网 - J9俱乐部老哥互换社区

高精度可编程互换测试电源系列附件配件   --------Accessories

本产品HZDY-250V/6A高精度可编程互换测试电源系列表具体清单请以说明书或代销合同为准

注 ; 九游老哥J9俱乐部产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知
图片高精度可编程互换测试电源系列附件...
