电压互感器现场测试仪简介 ----Product introduction
HZFA-2Y电压互感器现场测试仪是我公司为了降低在现场电磁式电压互感器检定工作量大的情况下而设计的现场测试仪器 。仪器拥有在低电压情况下校验出电压互感器在高电压工作情况下的现实误差 �Ｄ芄桓哺�10kV/100V、10kV/√3/100V/、√335kV/100V、35kV/√3/100V/√3、110kV/√3/100V/√3、220kV/√3/100V/√3变比电力电磁式电压互感器的丈量 。仪器在设计时引入了一些新的思想，选取了一些新的技术 。例如：通有平台技术、电压仿真负荷、内部带有高正确度电压互感器和自升压电源等 。使用户在使用该仪器时感应越发方便、快捷、高效 。
电压互感器现场测试仪参数 ----Technical parameter
1）环境前提
温 度：（5~40）°C 相对湿度：<80%（25°C）
海拨高度：<2500m 电源频率：50Hz ±0.5Hz
2）仪器综合误差：0.05%
3）被测电压互感器正确度等级领域：0.2、0.5、1
4）被测电压互感器类型：电磁式电压互感器
5）内部尺度电压互感器部门：
a.变比领域：
10kV/100V 10kV/√3/100V/√3
35kV/100V 35kV/√3/100V/√3
110kV /√3/100V/√3
220kV /√3/100V/√3
b.正确度等级：0.05%
c.工作电压： 0V~2400V
d.输出容量：50VA
6）内部互感器校验仪部门
a.传统方式丈量领域：
同相分量 （%）：0.0001~3.0 分辨率：0.0001
正交分量 （分）：0.001~99.9 分辨率：0.001
b.低校高方式丈量领域：
同相分量 （%）：0.0001~200.0 分辨率：0.0001
正交分量 （分）：0.001~999.9 分辨率：0.001
导纳 （ms）：0.0001~59.9 分辨率：0.0001
c.根基误差：
同相分量： DX=±（X×2%+Y×2%±2个字）
正交分量： DY=±（X×2%+Y×2%±5个字）
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表：1级
d.工作领域：
电压：（5%~149%）Un （Un=100V，150V，100V/√3）
e.工作负荷：
电压：a对x<0.25VA (100V)
f.极性批示
使用低校高方式第一步丈量，工作电压2V以上，测试时将被试电压互感器a短接测试仪x，被试电压互感器x短接测试仪a，此时误差为200%，应有极性批示；
把稳：试验时，若是超过10V电压时，仍未有极性谬误批示，注明仪器自身有故障，请终场试验，以免败坏仪器 。
7）内部电压负荷箱部门：
容量领域： 0.0VA~500VA
功率因数： 0.1~1.0
正确度等级： 3.0%
工作电压领域： 0.5V~40.0V
8）耐压试验及注明：
端子A、X和（地线）端子相通 。
K、D、a及x端子均与（地线）端子不通 。
9）仪器亏损功率：100VA
10）仪器输出功率：500VA
温 度：（5~40）°C 相对湿度：<80%（25°C）
海拨高度：<2500m 电源频率：50Hz ±0.5Hz
2）仪器综合误差：0.05%
3）被测电压互感器正确度等级领域：0.2、0.5、1
4）被测电压互感器类型：电磁式电压互感器
5）内部尺度电压互感器部门：
a.变比领域：
10kV/100V 10kV/√3/100V/√3
35kV/100V 35kV/√3/100V/√3
110kV /√3/100V/√3
220kV /√3/100V/√3
b.正确度等级：0.05%
c.工作电压： 0V~2400V
d.输出容量：50VA
6）内部互感器校验仪部门
a.传统方式丈量领域：
同相分量 （%）：0.0001~3.0 分辨率：0.0001
正交分量 （分）：0.001~99.9 分辨率：0.001
b.低校高方式丈量领域：
同相分量 （%）：0.0001~200.0 分辨率：0.0001
正交分量 （分）：0.001~999.9 分辨率：0.001
导纳 （ms）：0.0001~59.9 分辨率：0.0001
c.根基误差：
同相分量： DX=±（X×2%+Y×2%±2个字）
正交分量： DY=±（X×2%+Y×2%±5个字）
“X”、“Y”——仪器的显示值
“5个字”——仪器的量化误差
百分表：1级
d.工作领域：
电压：（5%~149%）Un （Un=100V，150V，100V/√3）
e.工作负荷：
电压：a对x<0.25VA (100V)
f.极性批示
使用低校高方式第一步丈量，工作电压2V以上，测试时将被试电压互感器a短接测试仪x，被试电压互感器x短接测试仪a，此时误差为200%，应有极性批示；
把稳：试验时，若是超过10V电压时，仍未有极性谬误批示，注明仪器自身有故障，请终场试验，以免败坏仪器 。
7）内部电压负荷箱部门：
容量领域： 0.0VA~500VA
功率因数： 0.1~1.0
正确度等级： 3.0%
工作电压领域： 0.5V~40.0V
8）耐压试验及注明：
端子A、X和（地线）端子相通 。
K、D、a及x端子均与（地线）端子不通 。
9）仪器亏损功率：100VA
10）仪器输出功率：500VA
电压互感器现场测试仪职能 ----Product features
1) 该仪器新增双绕组PT互感器测试职能，测试时无需表接负荷箱，选取触摸屏操作 。
2) 仪器内部拥有多变比的自升压电压互感器尺度，正确度等级达到0.05级，能够在1200V和2400V的电压下正确检定电力电压互感器的误差 。
3) 仪器在电磁式电压互感器丈量时选取仿真负载技术，该技术能够推算出电压互感器在额定负载以及下限负载情况下的负载误差，因而在进行电磁式电压互感器校验时可不使用电压负载箱 。
4) 仪器内部互感器校验仪部门的正确度等级为2级 。
5) 该仪器拥有规程点自动采样的职能，使用户在进行规程丈量时极度方便快捷 。
6) 该仪器内部拥有功率源输出，自动升压，�；せ苡旁� 。
7) 该仪器选取了我公司新近开发的通用平台技术，在通用平台中用户能够极度方便地查阅一些有效的资料如：早年的丈量数据，各类丈量对象的接线图等 。直接提供各点的丈量值、化整值、误差曲线等 。对丈量了局自动判断 。使仪器的智能化程杜仔了进一步的提高 。
2) 仪器内部拥有多变比的自升压电压互感器尺度，正确度等级达到0.05级，能够在1200V和2400V的电压下正确检定电力电压互感器的误差 。
3) 仪器在电磁式电压互感器丈量时选取仿真负载技术，该技术能够推算出电压互感器在额定负载以及下限负载情况下的负载误差，因而在进行电磁式电压互感器校验时可不使用电压负载箱 。
4) 仪器内部互感器校验仪部门的正确度等级为2级 。
5) 该仪器拥有规程点自动采样的职能，使用户在进行规程丈量时极度方便快捷 。
6) 该仪器内部拥有功率源输出，自动升压，�；せ苡旁� 。
7) 该仪器选取了我公司新近开发的通用平台技术，在通用平台中用户能够极度方便地查阅一些有效的资料如：早年的丈量数据，各类丈量对象的接线图等 。直接提供各点的丈量值、化整值、误差曲线等 。对丈量了局自动判断 。使仪器的智能化程杜仔了进一步的提高 。

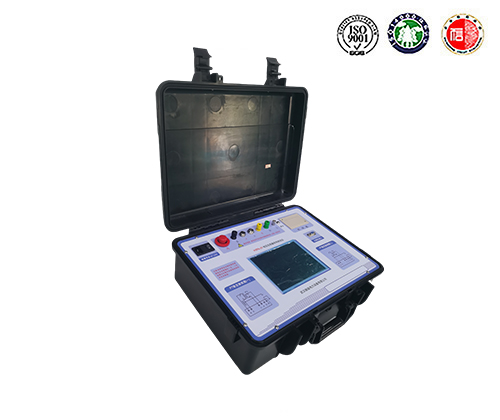

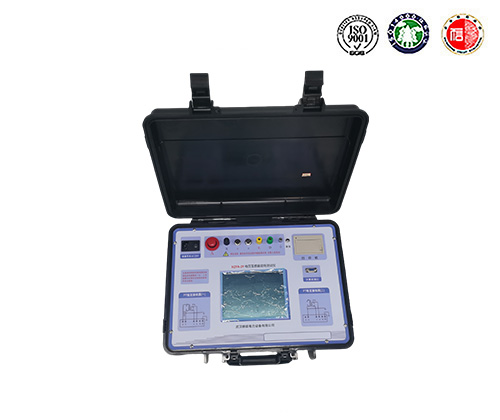

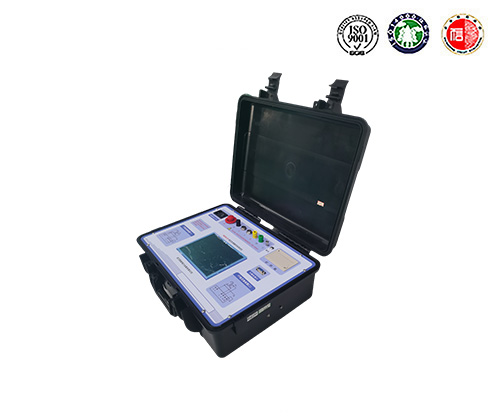

电压互感器现场测试仪图片 ----Picture display

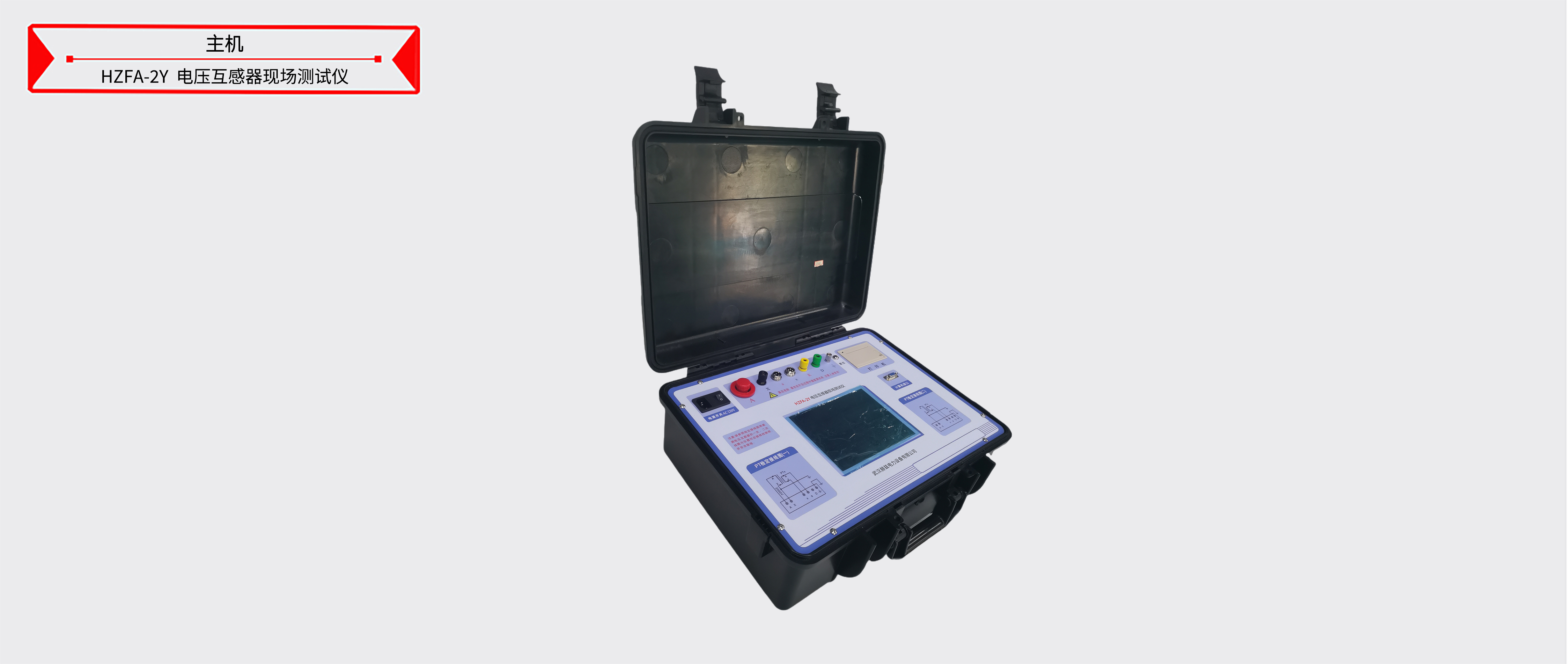

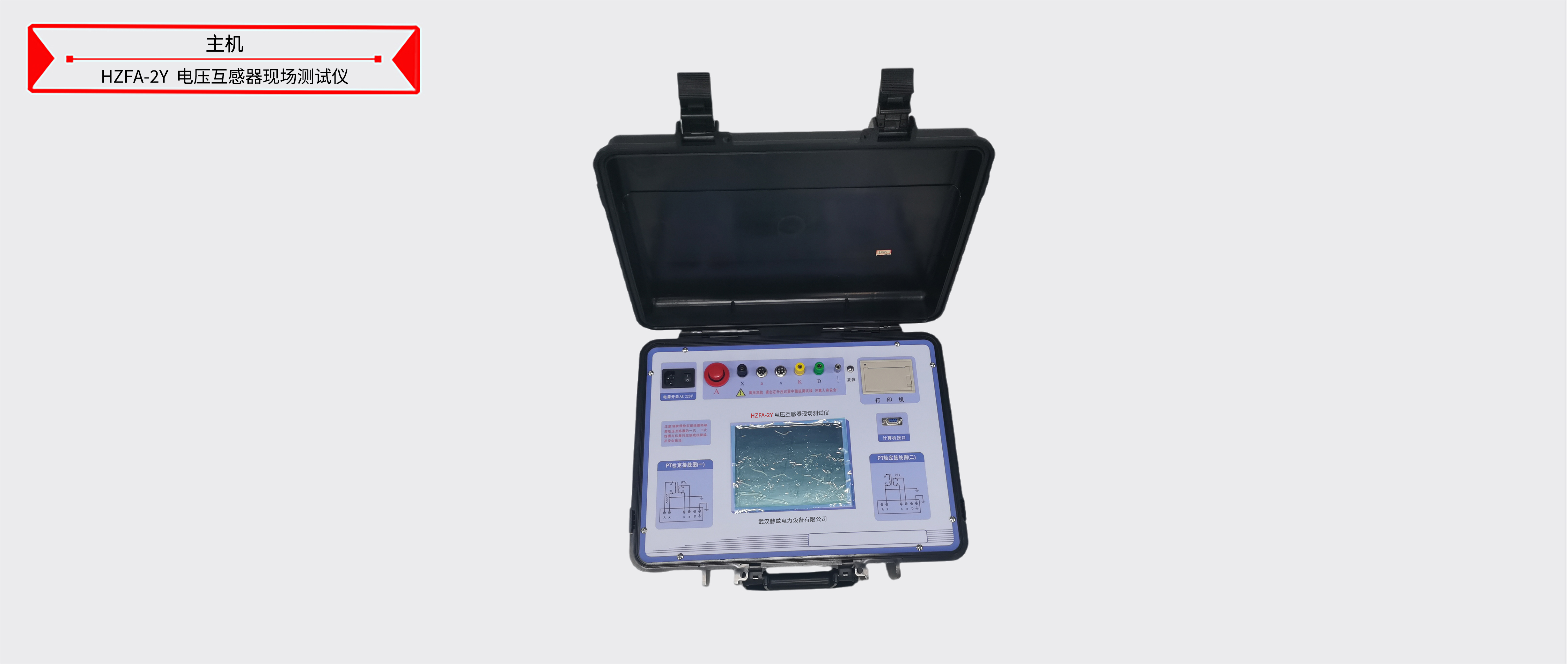

电压互感器现场测试仪附件配件 --------Accessories
本产品HZFA-2Y 电压互感器现场测试仪表具体清单请以说明书或代销合同为准
