大型地网接地电阻测试仪简介 ----Product introduction
目前在电力系统中，大地网的接地电阻的测试目前重要选取工频大电流三极法丈量 。为了预防电网运行时产生的工频滋扰，提高丈量了局的正确性，绝缘预防性试验规程划定：工频大电流法的试验电流不得幼于30A 。由此，就出现了试验设备笨沉，试验过程复杂，试验人员工作强度大，试验功夫长等诸多问题 。
大地网接地电阻测试仪，选取了新型变频互换电源，并选取了微机处置节造HZDW-F大地网接地阻抗测试仪和信号处置等措施，很好的解决了测试过程中的抗滋扰问题，简化了试验操作过程，提高了测试了局的精度和正确性，大大降低了试验人员的劳动强度和试验成本 。
HZDW-F大地网接地阻抗测试仪是丈量地网接地电阻和接地址之间的接地导通的专用仪器 。仪器选取变频抗滋扰技术，不需大电流丈量，能在变电站强滋扰环境下测得50Hz的正确数据，丈量了局由大屏幕液晶显示，自带微型打印机可打印输出 。仪器能同时丈量接地阻抗和接地电阻，更能真实反映地网的现实个性 。
大型地网接地电阻测试仪参数 ----Technical parameter
1、主机技术参数
1.1、阻抗丈量领域：0～5000Ω分辨率：0.001mΩ丈量误差：±（读数×2％+0.005Ω）
1.2、测试电流波形：正弦波
1.3、测试电流频率：45、50、55、60、65Hz单频45/55Hz、55/65Hz、47.5/52.5Hz自动双变频
1.4、输出电流：1、2、3、4、5A最大输出电压：450V
1.5、丈量线要求：电流线铜芯截面积≥1.5mm2电压线铜芯截面积≥1.0mm2
1.6、供电电源：AC180～270V，50/60Hz
1.7、表形尺寸：355×335×340mm仪器沉量：18kg
2、选频表技术参数
选频表只能共同大地网接地电阻仪，用于地表电位梯度、跨步电压和接触电位差的抗滋扰丈量 。
丈量时，大地网接地电阻仪向接地装置输出一个恒定的变频电流，选频表针对该频率进行检测，从而滤除工频滋扰 。拥有电压丈量职能，用于地表电位梯度丈量 。内置人体模拟电阻，用于跨步电压和接触电压丈量 。配有可充电电池.
2.1、重要职能特点
2.1.1、依照《DL/T475-2006接地装置个性参数丈量导则》的要求，为了减幼地网工频电流滋扰的影响，用工频电流丈量时，测试电流应达到50A以上，这样的大电流电源和电缆极度笨沉，给试验造成很大的不变 。而变频丈量的利益是，利用变频技术对工频滋扰的抑造能力，使用较幼的试验电流便能够达到或超过工频大电流的抗滋扰成效 。因而导则划定，用变频方式测试电流能够减幼到3A 。使用选频电压表和我们出产的大地网接地电阻仪就能够满足导则划定的全数试验要求 。仪器极度轻便，能大大减轻现场丈量的工作强度 。
2.1.2、实现抗滋扰丈量的关键是要抑造滋扰信号 。选频电压表选取的高精度自适应数字陷波技术，可能自动跟踪并抑造滋扰频率 。该算法的理论抑造能力靠近百万分之一 。与一些进口选频电压表几百分之一的抑造能力相比，选频电压表根基能够忽略滋扰的存在 。
2.2、重要技术指标
2.2.1、丈量领域：0~600V正确度：±
读数×1%+0.1mV
最大分辨率：0.001mV
2.2.2、输入阻抗：>500kΩ人体模拟电阻:1500Ω±5%
2.2.3、丈量频率：与大地网接地电阻仪对应滋扰抑造比：≥80dB
2.2.4、电池工作功夫：约8幼时充电功夫：约3幼时
充电电源：220V±10%，50Hz/60Hz 2.2.5、沉量：0.5kg
大型地网接地电阻测试仪职能 ----Product features
1、丈量的工频等效性好 。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两衷斓率进行丈量 。
2、抗滋扰能力强 。本仪器选取异频法丈量，共同现代软硬件滤波技术，使得仪器拥有很高的抗滋扰机能，测试数据不变靠得住 。
3、精度高 �８蟛罱�0.005Ω，可用来丈量接地阻抗很幼的大型地网 。
4、职能壮大 �？烧闪康缌髯�，电压桩的接地电阻，地网的接地电阻，导通电阻,泥土电阻率 。表配专用选频表丈量跨步电压、转移电位和接触电压，抗滋扰能力更强，精度更高 。
5、操作单一 。全中文菜单式操作，直接显示出丈量了局 。
6、布线劳动量幼，无需大电流线 。

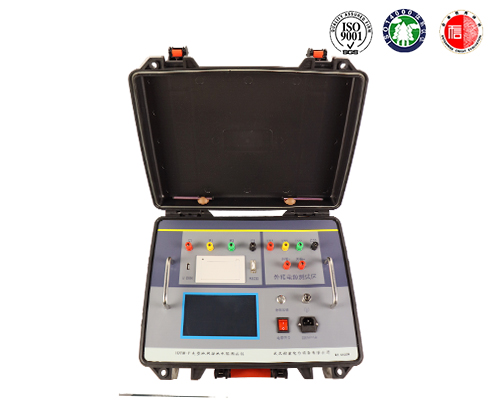

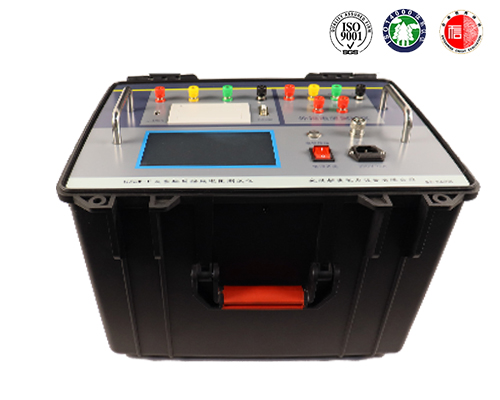

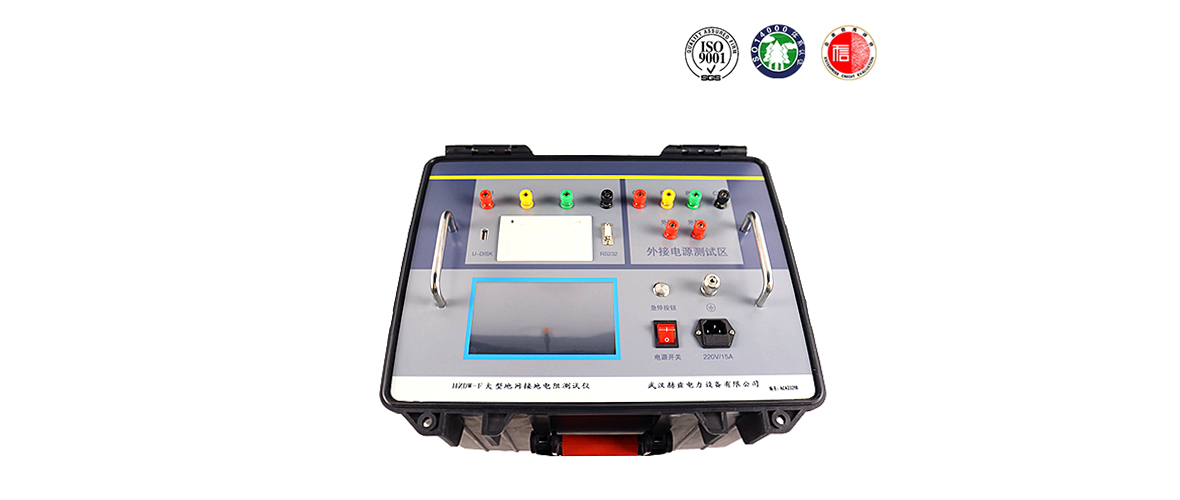

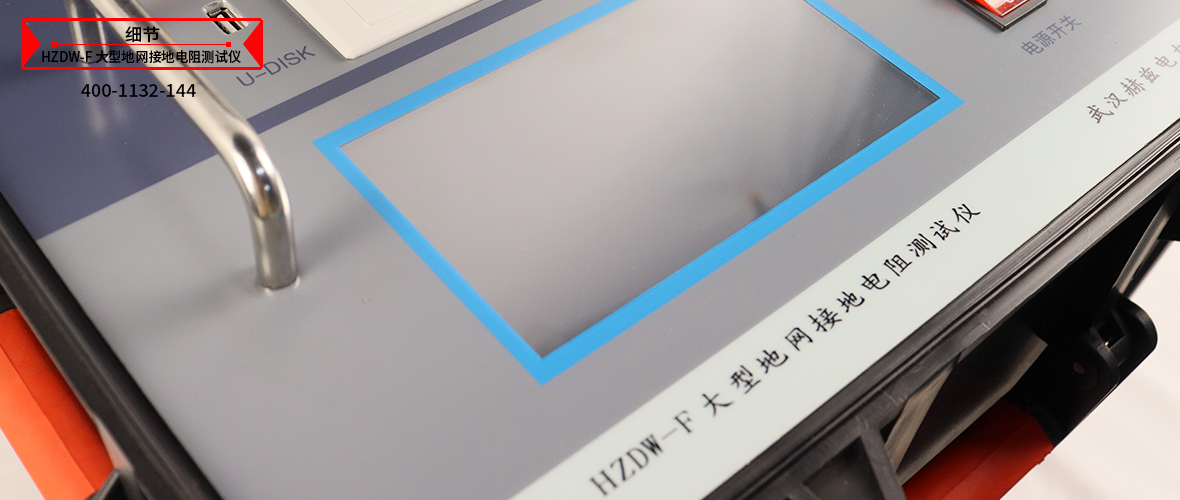

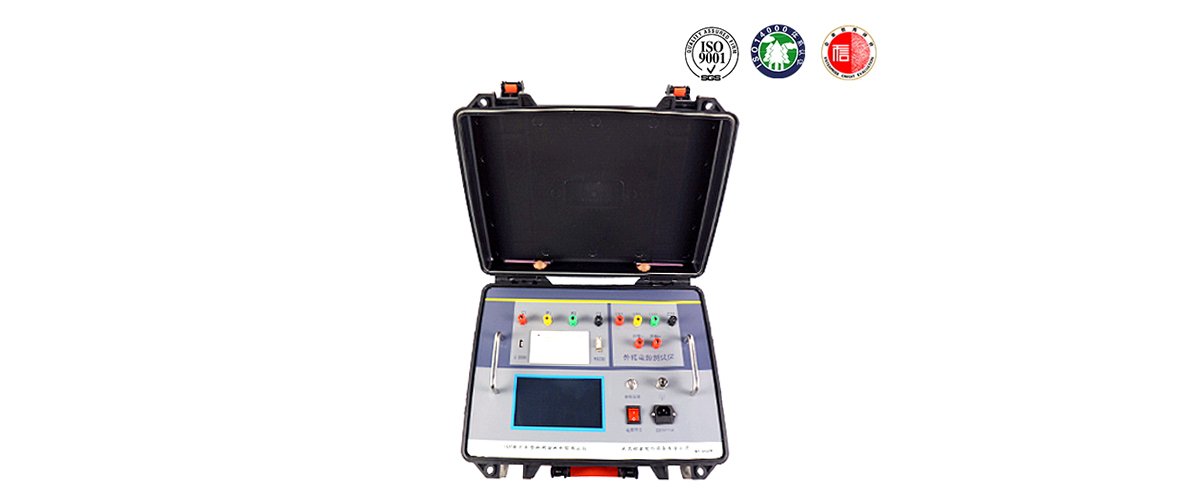

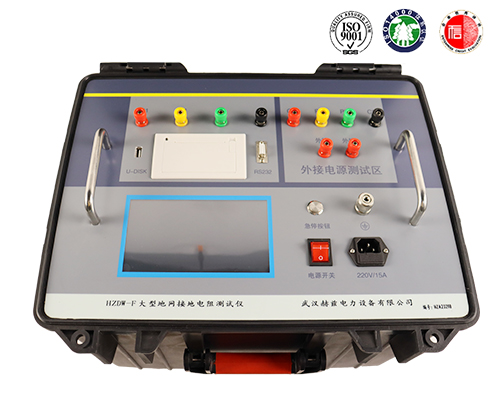

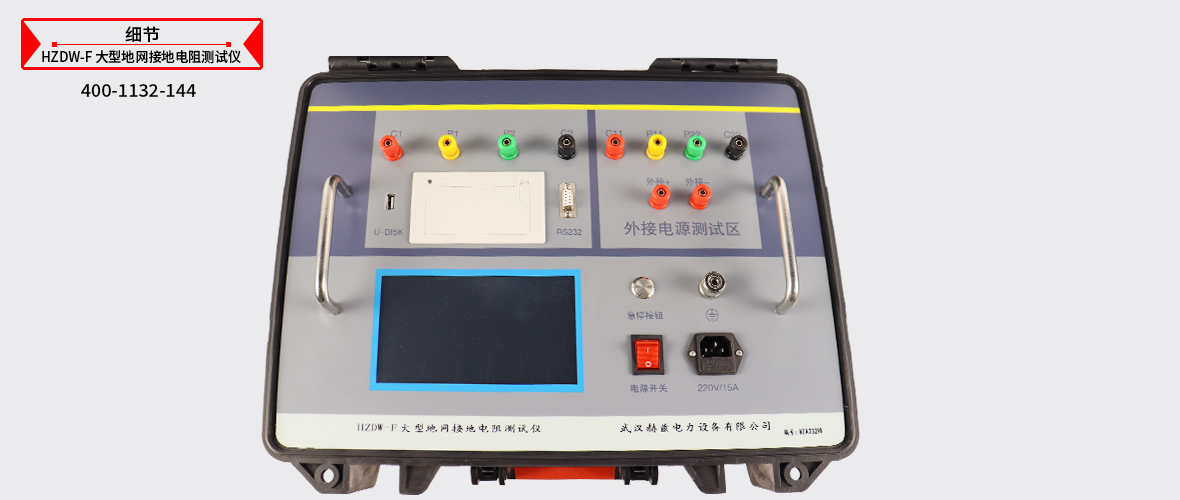

大型地网接地电阻测试仪图片 ----Picture display
大型地网接地电阻测试仪附件配件 --------Accessories
本产品HZDW-F 大型地网接地电阻测试仪表具体清单请以说明书或代销合同为准
注 ; 九游老哥J9俱乐部产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知
