部门放电测试仪简介 ----Product introduction
HZJF+9008部门放电巡检仪产品介绍：部门放电产生时 ，产生超声波、热、光、磁等物理景象 ，其中超声波会以声源为中心 ，以球面波大局向周围传布。手持式部门放电巡检定位仪用接管局放产生超声波的信号来判断部门放电的存在和地位 ，并结合实时显示的图像和数据 ，急剧诊断部门放电情况。该定位仪集成了暂态对地电压、超声波两种检测方式。
部门放电测试仪参数 ----Technical parameter
3.1 TEV机能参数
传感器：电容性；
丈量领域：-5～60dB ，步长1dB；
辩白率：1dB。
3.2超声波丈量参数
丈量领域：-11dB～68 dB ，步长1dB；
辩白率：1dB；
传感器中心频率：40kHz±1kHz；
传感器直径：16mm。
3.3仪器硬件指标
批示器：彩色背光LCD；
显示分辨率：320X240；
横向活络度：50us/Div~2m s/Div；
垂直活络度：4uv/Div~400uv/Div
超声波
400uv/Div~40mv/Div（TEV）；
触发模式：Auto,Norm,Sign；
PC衔接接口：USB衔接；
充电方式：专用充电器；
数据存储：支持SD卡存储；
操作功夫：齐全充电后每套可使用4至5幼时；
节造器：薄膜键盘；
衔接器：2.1mm低压直流充电器输入；
3.5mm立体声耳机插座；
表部超声波传感器输入；
耳机：最幼8欧姆。
3.4工作环境
工作温度：-10～45℃；
湿度：0-90%RH无凝露；
3.5尺寸
尺寸：主机245*132*45 mm；抛物面直径：275mm；
沉量：1kg（主机）0.5kg（传感器）；
3.6电池充电器
额定电压：90~264V AC；
频率:47-63Hz；
充电电压：12V DC；
充电电流：500 mA；
齐全充电所需功夫:5幼时。

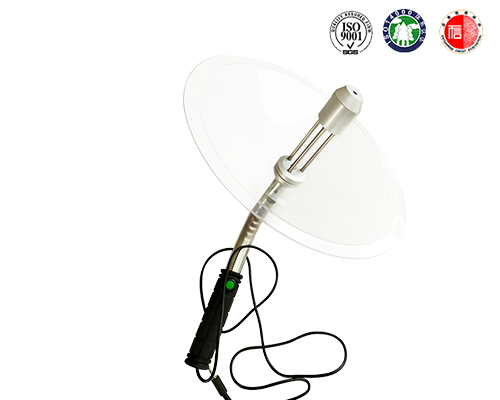

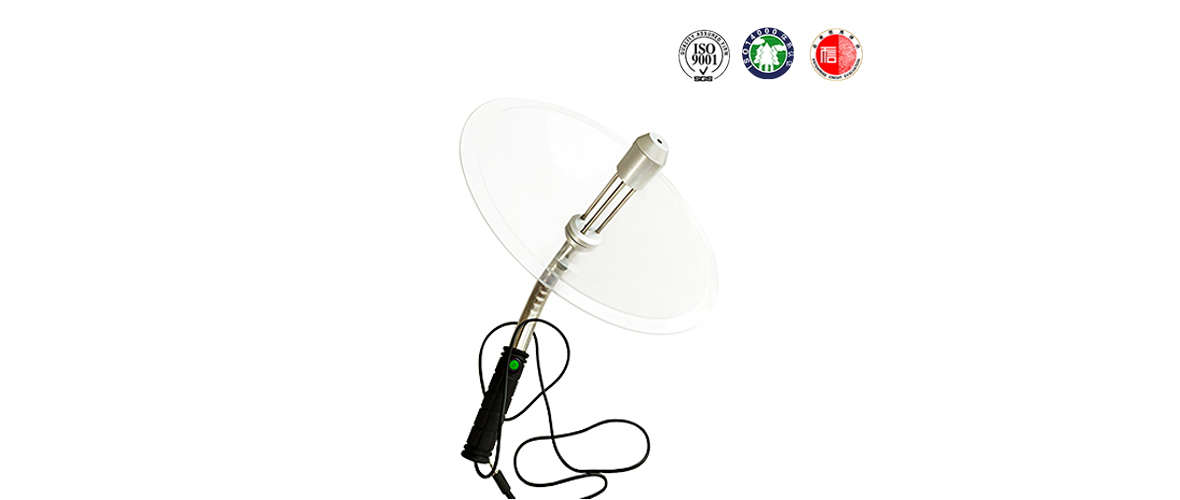

3.7表接抛物线超声波传感器参数
传感器中心频率：40 kHz；
传感器直径：16mm；
抛物面反射器表直径:275mm；
抛物面反射器尺度直径:250mm；
沉量：0.6 kg；
工作温度：-10-50℃；
湿度：0-90%相对湿度 ，无凝露。
部门放电测试仪职能 ----Product features
●超声、TEV局放波形与黄、绿、红三段警示值处于统一界面 ，国内初创。
●以dBmV为单元 ，选取暂态地电压（TEV）和超声波检测部门放电的大��；
●选取彩色的液晶屏 ，显示成效更直观 ，更敦睦；

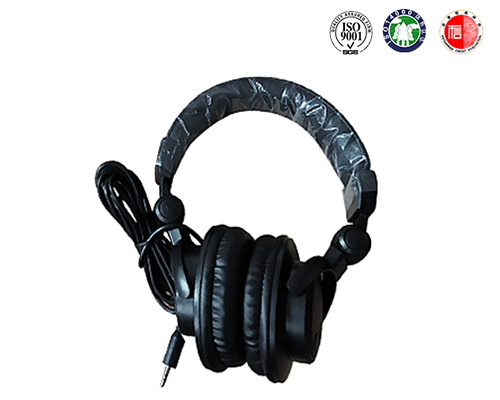

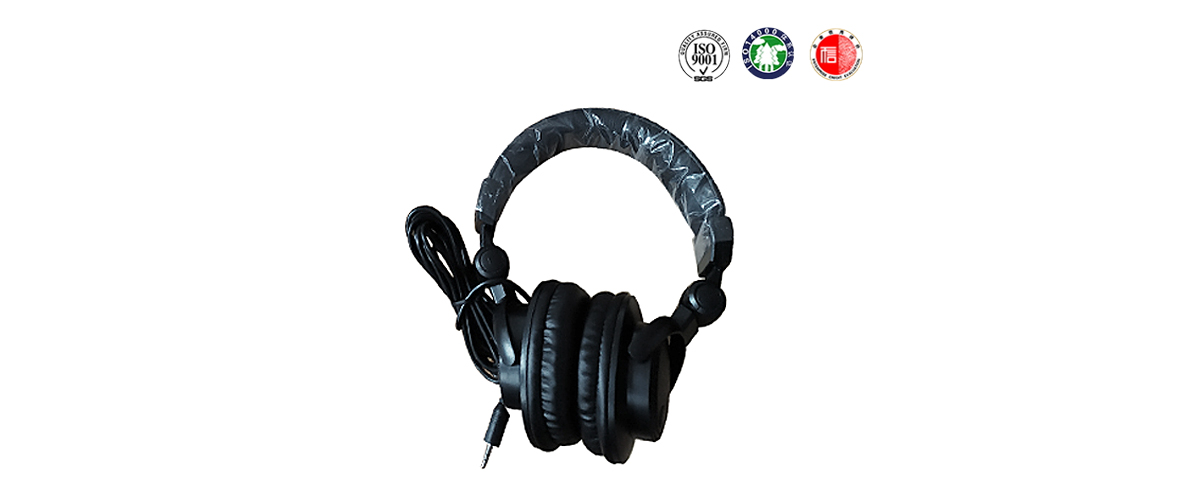

●增设耳机监听方式 ，在超声波模式下 ，可通过耳机实现对局放信号的实时监听；
●显示器可不断显示波形 ，并可存储有价值的波形 ，测试数据自动存储 ，有利于测试纪录查阅以及测试数据后续分析；
●信号放大倍数大、活络度高；信号接管领域：有效距离15m；
●强度适中的红色激光描准 ，聚焦能力强 ，定位正确 ，安全靠得住 ，单一实用；
●发现并定位铁塔上的绝缘子放电 ，露天电缆头的爬电；
●重要以检测高压开关柜的部门放电为主；
●使用方便 ，体积幼 ，沉量轻 ，便于携带。

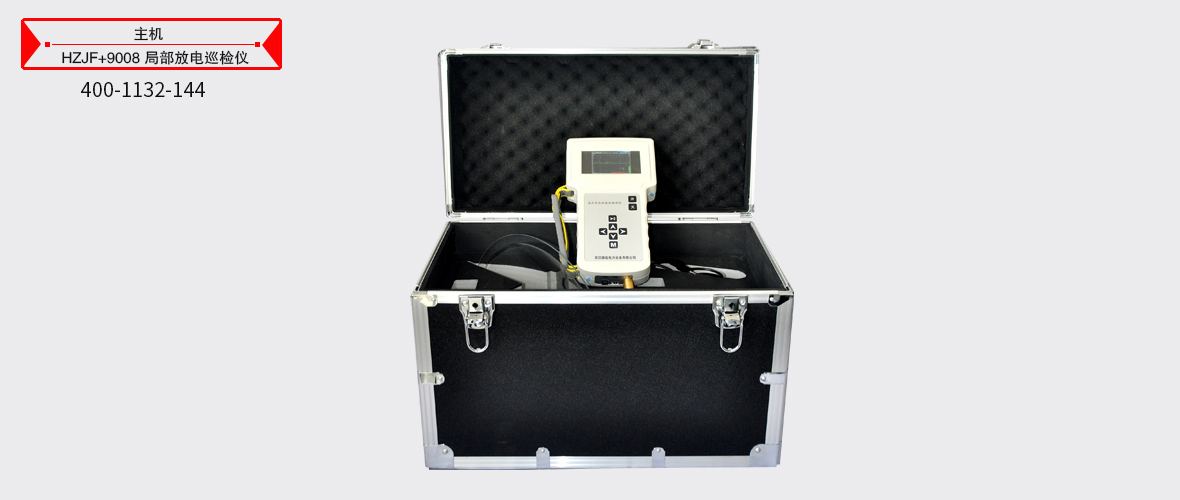

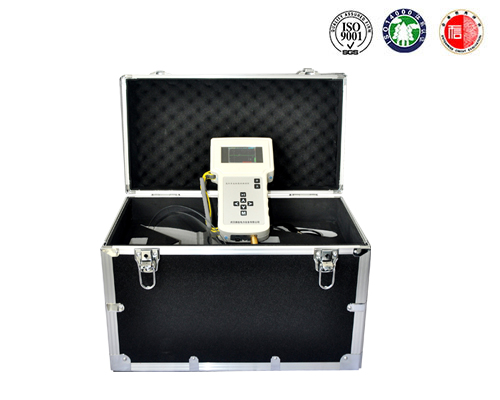

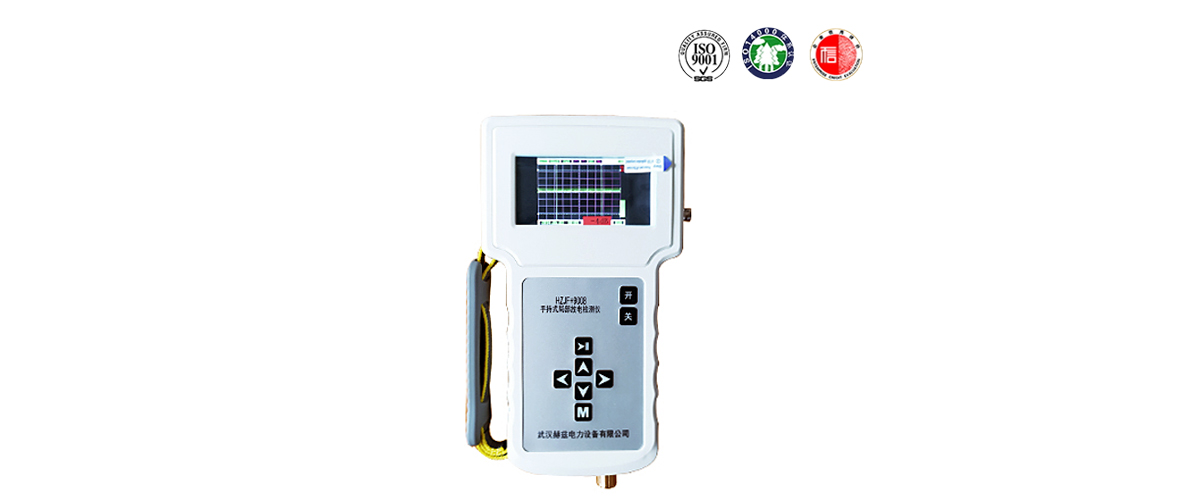

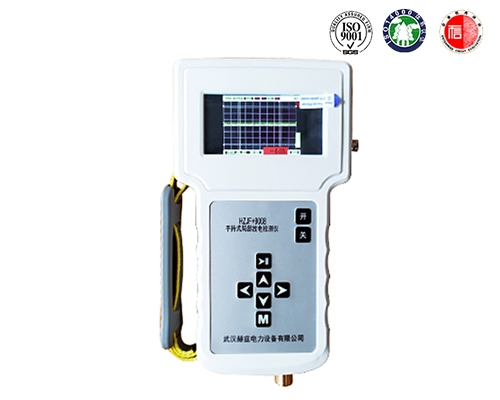

部门放电测试仪图片 ----Picture display
部门放电测试仪附件配件 --------Accessories
本产品HZJF+9008部门放电测试仪表具体清单请以说明书或代销合同为准
