变压器绝缘、直流电阻试验及步骤 --【九游老哥J9俱乐部】
颁布功夫：2024-10-17 09:23:07人气：
一、工程施工交代试验现场对变压器的试验项目
(1) 变压器线圈直流电阻测试；
(2) 变压器变比测试；
(3) 变压器接线组别试验；
(4) 变压器线圈绝缘电阻及吸收比试验；
(5) 变压器油耐压试验；

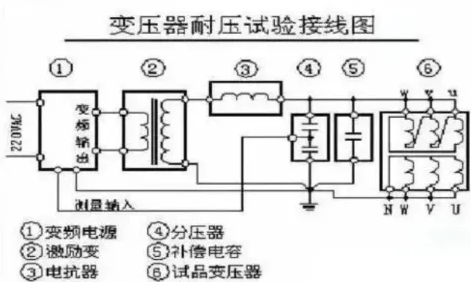

(6) 变压器互换耐压试验；
(7) 变压器吊芯查抄试验；
把稳：
在变压器初次投运时要做全压冲击合闸试验，对电缆变压器共进行五次冲击，而后进行24幼时的变压器空载 。
对于大容量的变压器还要做绝缘套管及油的介质损失角试验 。如有特种变压器和对变压器有特殊要求时，按交代验收规范尺度划定项目进行变压器试验 。
二、变压器现场交代的试验

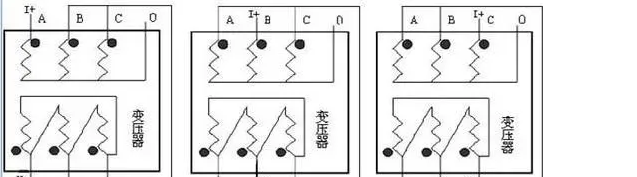

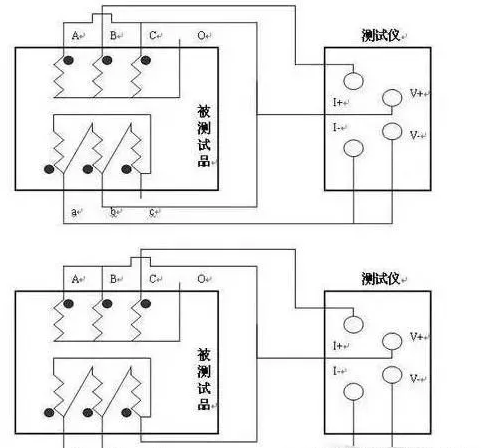

1、变压器线圈直流电阻测试
（简称为直流电阻测试）
作用：
判断线圈内部接头、引线与线圈接头、分接开关与引线的焊接质量，分接开关各个分接地位及载流部门有无开路和短路情况 。
测试变压器线圈直流电阻选取电桥法，对于幼于100电阻的多选取双臂电桥，也称为凯尔文桥；大于100电阻的选取单臂电桥，又称惠斯登电桥 。
丈量步骤：
丈量线圈的直流电阻应在引线端上接线，测出分接开关上所有地位上的直流电阻，如有中性点引出端测线直流电阻，无中性点引出端测线直流电阻 。
把稳：
① 使用电桥时首先要接好桥臂的四根接线，两根电流接线端要接在变压器靠线圈侧即内侧，两根电压接线端要接靠线圈表侧，这样能够提高丈量正确性 。
② 由于线圈是一个较大的电感性元器件，丈量时电桥中电源向它充电，经肯定的功夫后才会不变，所以要读取稳按时批示的电阻值 。
③ 在使用电桥时要先打开电源开关，经过一段功夫后再接通电桥的检流计，而后凭据检流计偏转的方历来平衡电桥，不然电桥很难调平衡 。若是把握检流计正、负偏转的速度、方向与测试正确值大幼变动的关系，就能很快调节倍率开关或调节数值旋钮将检流计调到平衡 。
④ 当电桥指针向正方向打得快时，倍率开关要向幼调整，调整后电桥指针向正方打的速度降慢时再将数值旋钮向幼调整，先调高位数后调低位数，直到电桥调整平衡 。
⑤ 当电桥指针向正负方向打得快时，倍率开关要向大调整，调整后电桥指针向正方打得慢时再将数值旋钮向大调整，直到电桥平衡 。平衡后读出数值，用读出的数值再乘上倍率，就是所测得的该相该分接开关上的直流电阻 。
⑥ 电桥平衡后的读数即是所测直流电阻值，读值为按高位数向低位数分列起来的数值再乘上倍率 。
丈量了局判定：
（1）将丈量时的温度纪录下来，把测得的了局一律换算成20℃时的直流电阻值进行比力，不能忽略温度变动对测试的影响，不成将分歧温度下测的数值进行比力，不然将产生出谬误的比力了局 。当直流电阻较大时，选取单臂电桥测试的了局要减去接线电阻，双臂电桥则无接线的影响 。
（2）对1600kVA以上的变压器，各相线圈间同档分接开关的直流电阻相互间差距不大于三相均匀值的2％；各线间同档分接开关的直流电阻相互间差距不大于三相均匀值的1％ 。
（3）对1600kVA以下的变压器，各相线圈间同档分接开关的直流电阻相互间差距不大于三相均匀值的4％；各线间同档分接开关的直流电阻相互间差距不大于三相均匀值的2％ 。
（4）当测得的三相不平衡直流电阻值超过以上标定时，如不是丈量电桥误差，则应试虑分接开关接线不良、线圈间焊接不良、断线、变压器套管中导电管和引线接线不良等成分 。

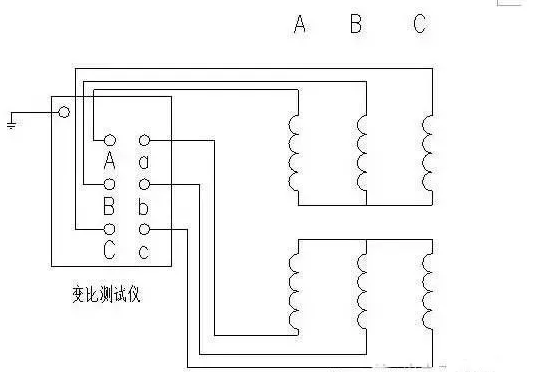

2、变压器变比的丈量
丈量变比的主张：
验证变压器的电压变换是否切合划定值，达到设计值；开关各引出线的接线是否正确，可初步判断变压器是否存在匝间短路景象等 。
电压表比力法、电桥法、新型的、电脑节造式的、多职能的变压器变比数字式电桥 。
丈量步骤：

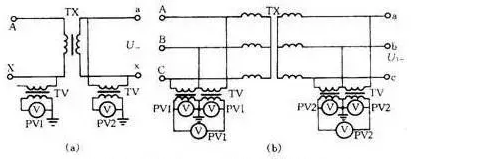

（1）电压表法
① 在变压器一次侧参与380V电源，用三相开关节造，并在某线间接入一电压表测其线电压；在变压器二次侧接入一电压表，测其相对应线电压，合上开关后两块表同时读数，得出的数值需经换算，换算后的数值为变压器的变比 。
② 换算的步骤为以低压侧测试值为尺度值，换算成二次侧相当于400V时一次侧的读值，此时的读值就是变比 。变比的误差为：测试的高压值减去尺度值的差值，再除以尺度值约百分数则为此档变比 。
③ 电压表法要求测试时电压的颠簸要幼，两块电压表的读数要同步，电压表要求精度是0.5级，操作时要把稳安全 。
例如：变压器一次侧丈量值为383.5V，二次侧丈量值为15.3V
则：高压侧电压＝383.5×400／15.3＝10026
变压器变比的误差
＝[(10026—10000)／10000]×100＝0.26
即：10000V档的误差是百分之0.26
注明：与变压器划定的百分之五的要求相比是合格的 。
2）电桥法
用变比电桥丈量变压器变比时，要按电桥的操作说明书进行接线，操作按说明书进行，越现代化的仪器设备操作越单一 。
把稳：
① 接线时一次、二次不要接错；
② 对有极性要求的设备要把稳极性的接法、把稳各操作按钮的置放地位 。
3、变压器的组别试验
步骤一：双电压表法
做法：
将电源接入变压器，通过测一、二次电压来判断变压器的组别 。
要求：
（1）它要求三相电压根基上是平衡的，不平衡度不应超过2％，不然丈量误差太大甚至造成无法判断衔接组别
（2）所选取的电压表要有足够的正确度，通常选取0.5级或1级的电压表 。
步骤二：直流法
通常在现场不进行试验，经大建后的变压器可选取此步骤进行 。
步骤三：
多职能的变压器变比、组别、极性自动数字式电桥 。
4、变压器吊芯查抄试验
筹备工作：
（1）首先要对气象和环境进行思考和铺排；
（2）对人力进行铺排；
（3）对机具、资料进行铺排；
（4）有美满可行的规划、工序的铺排和具体执行措施 。
吊芯查抄工作是在吊芯过程中进行的，如若筹备不充分将会耽搁吊芯的功夫，器身长功夫露出在空气中，将不利于吊芯工作 。
