电力核相知识及高压核相步骤 --【九游老哥J9俱乐部】
颁布功夫：2024-10-18 10:13:02人气：
在什么情况下必要核相？怎么进行核相？
对于新投产的线路或更改后的线路,必须进行相位、相序查对,与并列有关的二次回路检建时扭转过,也须查对相位、相序。若相位或相序分歧的互换电源并列或合环,将产生很大的电流,巨大的电流会造成发电机或电气设备的败坏,因而必要核相。为了正确的并列，不只有一次相序和相位正确，还要求二次相位和相序正确，不然也会产生非同期并列。
变压器大建后为什么要先进行核相后能力投运？
大建的时辰，通常都要打开软衔接或者引线头，为了预防弄错相序。这是必须的，若是相位不合应，将来变压器就可能无法和系统并网，另表，将会造成系统以前存在的并列点，无法并列。由于互换电的三个成分：频率，相位，电压。若是相位不合了并上也会非同期并列，造成变压器败坏。好比以前是，A,B,C 造成了此刻A,C,B 。
高压线路为什么要核相？
核相是针对二路电源而言的。二路电源必要向统一个用电设备供电时，在投入时，要在并列点进行核相。若二路电源必要并列倒电时，若不核相，由于装置接线谬误，可能出现相序（相位）不一致，引起短路变乱，影响正常供电。若二路电源必要停电倒电时，若不核相，可能由于相序不一致，引起三相设备的非正常运行，如电机的回转。因而，在第二路电源投入时，肯定要与第一路电源进行核相。
若何核相？
核相通常吓酌相序表查抄相序正确，而后再丈量两个必要核相的电源的各相间电压值，如两个都是400V,同名相之间的电压应该为0V，分歧名相之间的电压应该为400V。要是查抄厂内的接线桩头和表网衔接表态位的对应，不合应那事就大去了，轻则败坏设备，沉则人身伤亡都有啊，做这个工作得是专门有这方面技术的通常是一次、二次人员共同做的，是电气必不成少的试验。
什么是核相器？
电力系统查对相位使用的一种仪器，可查抄额定电压的存在。电力系统查对相位是时时性的工作。传统的定相步骤无数选取电压互感器或高压验电器。这些步骤前者设备笨沉，后者依附幽微的辉光批示容易出现误判断。核相器使高压定相这项危险性较大的而又必不成少的工作安全靠得住，指针显示了如指掌，沉量只有互感器的1/10－1/20、携带方便。 由于空载电流增大，使电动机功率成分降低。当维持电动机额定电压UN和额定电流IN不变时，则电动机的输出功率因功率因数降低而降低。若是电动机是在额定负载下运行，那么电动机遇因电流过大而发热。

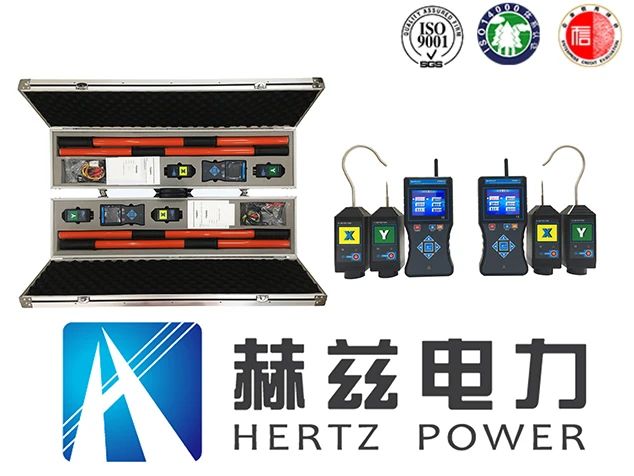

核相仪职能介绍（以HZHX-Y 无线高压卫星授时远程核相仪为例）
HZHX-Y无线高压卫星授时远程核相仪别名无线高压卫星授时远程核相器，由X接管器、Y接管器、X探测器、Y探测器、伸缩绝缘杆等组成，同时拥有通常核相仪的职能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相，授时精度幼于30nS。接管器选取3.5寸真彩液晶屏，内置六合一多模卫星授时�？�，支持多种卫星导航系统，蕴含中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星加强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），蕴含32个跟踪通路，能够同时接管六种卫星授时系统的GNSS信号，并且实现结合授时，确保核相精准。接管器同屏显示实时相位、频率，拥有“X信号正常、Y信号正常、同相、异相”蹬罪音提醒，清澈直观�？绽孛嫱ǔ：讼嗑嗬肟纱�160m，卫星授时核相距离大于500km，能对10V～550kV的电压线路全智能核相，也可用于高压线路和齐全密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器能够直接接触核相，35kV以上的裸导线选取非接触式核相，非接触核相是将探测器逐步靠近被测导线，当感应到电场信号时就能够实现核相，这样无需直接接触高压导线，越发安全！本核相仪还同时拥有高压验电器、高压相位表、高压相序表的职能，能够用于验电、相序测试，变压器组别判断等。
高压核相仪若何工作
1．根基操作
接管器和探测器都是按POWER键开关机。探测器开机后LED批示灯亮，进入测试模式。若开机后LED慢闪，探测器电池电量不及，必要充电，充电时LED快闪�？�15分钟后LED持续慢闪，提醒探测器将自动关机，此时按POWER键探测器能持续工作。接管器开机后，LCD显示，按高低箭头键能够调节LCD背光亮度。接管器开机15分钟后LCD闪动，提醒接管器将自动关机，此时按POWER键接管器能持续工作。
按HOLD键锁定并存储数据，锁定数据时HOLD符号批示，仪表能够存储9999组数据。
按箭头键键移动光标或查阅数据，左右箭头键选择步进值+1、-1、+10、-10、+100，-100，按ENTER键确认查阅所存数据。
按ESC键退出当前目录返回丈量界面。
进入数据删除模式，选择“是”按ENTER键确妊佚存储的所罕见据，数据删除后将不能复原，请审慎操作。
核相距离模式设置： 长按探测器POWER键3秒进入核相距离模式设置，短按探测器POWER键可切换长距离模式和短距离模式，长距离约1600米，短距离约150米，长距离模式LED持续快闪，短距离模式LED持续慢闪，长按探测器POWER键3秒退出设置模式。
2．测试

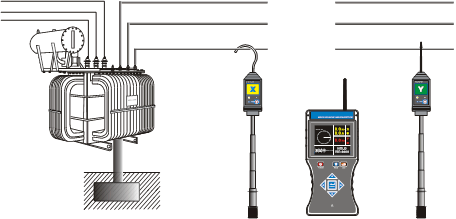

变压器若何核相？
应吓酌运行的变压器校对两母线上电压互感器的相位，而后用新投入的变压器向一级母线充电，再进行核相，通常使用相位表或电压表，如测得了局为，两同相电压蹬宗零，非同相为线电压，则注明两变压器相序一致。
变电所两电源核相的问题
A----A 115V A----B 330V A----C 440V B----A 440VB----B 115V B----C 330V C----A 330V C----B 440V C----C 115V
为什么会出现这种情况呢？
校相应该是在高压侧校，你的数值很象是用电压互感器校相时得到的数值，电压互感器有两个端子，要找对才行�；褂�，你的两台变压器的联结组别、二次侧电压是一样的吗?高压校相单一、靠得住，能够自己做一个高压校相器，找一个400V电压表，测得表内阻，得出表正常使用时的电流，再凭据串联电阻分压道理使表正常工作电流乘以一个相宜的电阻，使其分压，做分压电阻时肯定要思考到用互换电的最大体反算。
高压核相中的疑难
10kv两路供电电源在送电之前能核相吗？怎么核实相序一致。要是不能的话，送电之后怎么核实。
送电前和送电后都要核相，送电前能够看，送电后有核相的仪器。
6KV PT二次核相相差10V，供电方式是一路进线送点，母联投入带全段。
两段PT的一次电压是从一个进线过来的，按理说二次核相压差应该为零，但现实却产生了10V的压差�。。〗酉呙淮�，请高识喙释一下产生压差的原因。再给点现场发现的症状，相电压中相高，线电压正常�。�
1、可能是其中的一个PT有问题。具体是PT自身有问题，另一个是丈量回路有问题。要是PT自身有问题，若是两段此刻还没带负荷，那就将进线停掉，单独对两个PT做试验，能够在一次加一样的电压，在二次丈量值是否一致。但是凭据自己经验，除非在一次加将进6KV的高压，不然很难丈量它们的差距。要是丈量回路有问题，PT是尺度的星星角接法，首先查抄二次接地是否有虚接景象，需查抄所有端子是否有虚接景象（蕴含PT二次出线、与幼母线的衔接）。
2 、中线电压高，首先看进线中线的电压是否偏高，电网电压有时辰颠簸比力大，这是正常的。
对于新投产的线路或更改后的线路,必须进行相位、相序查对,与并列有关的二次回路检建时扭转过,也须查对相位、相序。若相位或相序分歧的互换电源并列或合环,将产生很大的电流,巨大的电流会造成发电机或电气设备的败坏,因而必要核相。为了正确的并列，不只有一次相序和相位正确，还要求二次相位和相序正确，不然也会产生非同期并列。
变压器大建后为什么要先进行核相后能力投运？
大建的时辰，通常都要打开软衔接或者引线头，为了预防弄错相序。这是必须的，若是相位不合应，将来变压器就可能无法和系统并网，另表，将会造成系统以前存在的并列点，无法并列。由于互换电的三个成分：频率，相位，电压。若是相位不合了并上也会非同期并列，造成变压器败坏。好比以前是，A,B,C 造成了此刻A,C,B 。
高压线路为什么要核相？
核相是针对二路电源而言的。二路电源必要向统一个用电设备供电时，在投入时，要在并列点进行核相。若二路电源必要并列倒电时，若不核相，由于装置接线谬误，可能出现相序（相位）不一致，引起短路变乱，影响正常供电。若二路电源必要停电倒电时，若不核相，可能由于相序不一致，引起三相设备的非正常运行，如电机的回转。因而，在第二路电源投入时，肯定要与第一路电源进行核相。
若何核相？
核相通常吓酌相序表查抄相序正确，而后再丈量两个必要核相的电源的各相间电压值，如两个都是400V,同名相之间的电压应该为0V，分歧名相之间的电压应该为400V。要是查抄厂内的接线桩头和表网衔接表态位的对应，不合应那事就大去了，轻则败坏设备，沉则人身伤亡都有啊，做这个工作得是专门有这方面技术的通常是一次、二次人员共同做的，是电气必不成少的试验。
什么是核相器？
电力系统查对相位使用的一种仪器，可查抄额定电压的存在。电力系统查对相位是时时性的工作。传统的定相步骤无数选取电压互感器或高压验电器。这些步骤前者设备笨沉，后者依附幽微的辉光批示容易出现误判断。核相器使高压定相这项危险性较大的而又必不成少的工作安全靠得住，指针显示了如指掌，沉量只有互感器的1/10－1/20、携带方便。 由于空载电流增大，使电动机功率成分降低。当维持电动机额定电压UN和额定电流IN不变时，则电动机的输出功率因功率因数降低而降低。若是电动机是在额定负载下运行，那么电动机遇因电流过大而发热。
核相仪职能介绍（以HZHX-Y 无线高压卫星授时远程核相仪为例）
HZHX-Y无线高压卫星授时远程核相仪别名无线高压卫星授时远程核相器，由X接管器、Y接管器、X探测器、Y探测器、伸缩绝缘杆等组成，同时拥有通常核相仪的职能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相，授时精度幼于30nS。接管器选取3.5寸真彩液晶屏，内置六合一多模卫星授时�？�，支持多种卫星导航系统，蕴含中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星加强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），蕴含32个跟踪通路，能够同时接管六种卫星授时系统的GNSS信号，并且实现结合授时，确保核相精准。接管器同屏显示实时相位、频率，拥有“X信号正常、Y信号正常、同相、异相”蹬罪音提醒，清澈直观�？绽孛嫱ǔ：讼嗑嗬肟纱�160m，卫星授时核相距离大于500km，能对10V～550kV的电压线路全智能核相，也可用于高压线路和齐全密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器能够直接接触核相，35kV以上的裸导线选取非接触式核相，非接触核相是将探测器逐步靠近被测导线，当感应到电场信号时就能够实现核相，这样无需直接接触高压导线，越发安全！本核相仪还同时拥有高压验电器、高压相位表、高压相序表的职能，能够用于验电、相序测试，变压器组别判断等。
高压核相仪若何工作
1．根基操作
接管器和探测器都是按POWER键开关机。探测器开机后LED批示灯亮，进入测试模式。若开机后LED慢闪，探测器电池电量不及，必要充电，充电时LED快闪�？�15分钟后LED持续慢闪，提醒探测器将自动关机，此时按POWER键探测器能持续工作。接管器开机后，LCD显示，按高低箭头键能够调节LCD背光亮度。接管器开机15分钟后LCD闪动，提醒接管器将自动关机，此时按POWER键接管器能持续工作。
按HOLD键锁定并存储数据，锁定数据时HOLD符号批示，仪表能够存储9999组数据。
按箭头键键移动光标或查阅数据，左右箭头键选择步进值+1、-1、+10、-10、+100，-100，按ENTER键确认查阅所存数据。
按ESC键退出当前目录返回丈量界面。
进入数据删除模式，选择“是”按ENTER键确妊佚存储的所罕见据，数据删除后将不能复原，请审慎操作。
核相距离模式设置： 长按探测器POWER键3秒进入核相距离模式设置，短按探测器POWER键可切换长距离模式和短距离模式，长距离约1600米，短距离约150米，长距离模式LED持续快闪，短距离模式LED持续慢闪，长按探测器POWER键3秒退出设置模式。
2．测试

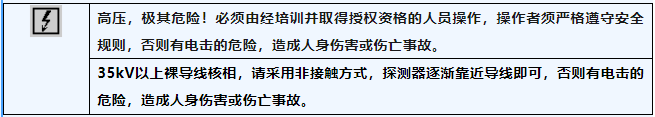

接触核相：当裸导线电压低于35kV时，或110kV以下拥有安全绝缘表皮的导线，能够将探测器探针或探钩接触导线核相。极低电压时，例如低于60V，必须接触核相。核相时，探测器自动调节电场感应强度，凭据电场强弱自动加强和减弱信号放大倍数，便于线路密集的场所核相。
非接触核相：当裸导线电压高于35kV时，探测器逐步靠近导线(不用接触导线)，探测器感应到电场时发出“嘟--嘟--嘟”蜂鸣声，即可实现核相。
自校验核相：去现场核相前可先在尝试室或办公室做自校验，以确认仪表能正常工作。先将自校线插头插入220V电源插座，再将自校线的两个夹子别离接触XY探测器的探针或探钩，在统一条前方上自校验核相，主机批示为同相，若无信号，可能自校线插头插反，拔出沉插即可。
低压核相：若导线电压低于100V，可使用辅助测试线，圆孔端插入子机充电孔，鄂鱼夹端接地；导线电压高于220V不容使用辅助测试线。
非接触核相：当裸导线电压高于35kV时，探测器逐步靠近导线(不用接触导线)，探测器感应到电场时发出“嘟--嘟--嘟”蜂鸣声，即可实现核相。
自校验核相：去现场核相前可先在尝试室或办公室做自校验，以确认仪表能正常工作。先将自校线插头插入220V电源插座，再将自校线的两个夹子别离接触XY探测器的探针或探钩，在统一条前方上自校验核相，主机批示为同相，若无信号，可能自校线插头插反，拔出沉插即可。
低压核相：若导线电压低于100V，可使用辅助测试线，圆孔端插入子机充电孔，鄂鱼夹端接地；导线电压高于220V不容使用辅助测试线。
变压器若何核相？
应吓酌运行的变压器校对两母线上电压互感器的相位，而后用新投入的变压器向一级母线充电，再进行核相，通常使用相位表或电压表，如测得了局为，两同相电压蹬宗零，非同相为线电压，则注明两变压器相序一致。
变电所两电源核相的问题
A----A 115V A----B 330V A----C 440V B----A 440VB----B 115V B----C 330V C----A 330V C----B 440V C----C 115V
为什么会出现这种情况呢？
校相应该是在高压侧校，你的数值很象是用电压互感器校相时得到的数值，电压互感器有两个端子，要找对才行�；褂�，你的两台变压器的联结组别、二次侧电压是一样的吗?高压校相单一、靠得住，能够自己做一个高压校相器，找一个400V电压表，测得表内阻，得出表正常使用时的电流，再凭据串联电阻分压道理使表正常工作电流乘以一个相宜的电阻，使其分压，做分压电阻时肯定要思考到用互换电的最大体反算。
高压核相中的疑难
10kv两路供电电源在送电之前能核相吗？怎么核实相序一致。要是不能的话，送电之后怎么核实。
送电前和送电后都要核相，送电前能够看，送电后有核相的仪器。
6KV PT二次核相相差10V，供电方式是一路进线送点，母联投入带全段。
两段PT的一次电压是从一个进线过来的，按理说二次核相压差应该为零，但现实却产生了10V的压差�。。〗酉呙淮�，请高识喙释一下产生压差的原因。再给点现场发现的症状，相电压中相高，线电压正常�。�
1、可能是其中的一个PT有问题。具体是PT自身有问题，另一个是丈量回路有问题。要是PT自身有问题，若是两段此刻还没带负荷，那就将进线停掉，单独对两个PT做试验，能够在一次加一样的电压，在二次丈量值是否一致。但是凭据自己经验，除非在一次加将进6KV的高压，不然很难丈量它们的差距。要是丈量回路有问题，PT是尺度的星星角接法，首先查抄二次接地是否有虚接景象，需查抄所有端子是否有虚接景象（蕴含PT二次出线、与幼母线的衔接）。
2 、中线电压高，首先看进线中线的电压是否偏高，电网电压有时辰颠簸比力大，这是正常的。
